户外壁挂式塑料防护电壁柜结构设计

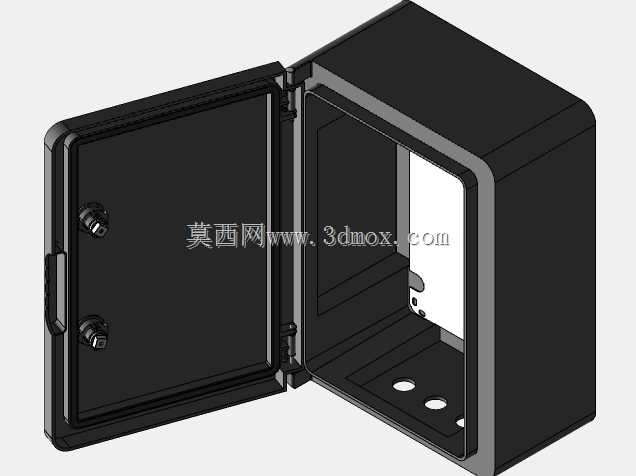

　　在低压配电末端的户外、半户外场景里，这类塑料外壳电壁柜的应用覆盖了民用建筑户外配电、小型工业设备现场供电、通讯基站末端配电、景观照明回路控制等多个场景，核心作用是给内部安装的小型断路器、接线端子、信号模块、小型电源转换器件提供可靠的物理防护，隔绝外界粉尘、溅水、轻微外力触碰对内部电气元件的影响，同时避免非专业人员直接接触带电部件引发安全隐患。从实际使用的工况来看，这类柜体常安装在建筑外墙、设备机架侧面、户外灯杆侧壁等位置，安装面多为垂直立面，因此整体结构设计围绕壁挂安装的受力特性、日常操作的便捷性、长期户外使用的耐候性三个核心方向展开。柜体采用翻盖式侧开结构，门体与箱体主体通过侧边内置铰链连接，铰链位置做了内嵌式处理，

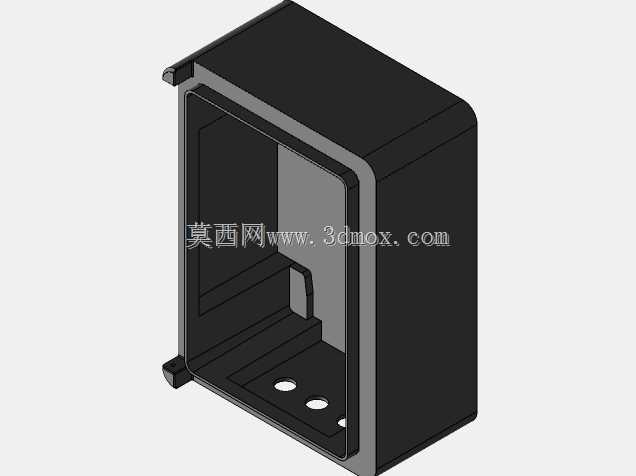

　　避免外露铰链长期受雨水侵蚀出现锈蚀卡滞，门体关闭后与箱体结合面设置整圈密封槽，可配套嵌入橡胶密封条实现IP65级别的防护能力，满足户外溅水、粉尘环境的使用要求。门体上设置了两处锁止点位，采用塑料旋钮式锁结构，无需额外工具即可完成门体的开启与锁闭，日常运维时操作便捷，锁止结构的凸起高度控制在5mm以内，避免户外安装时突出部分被外力磕碰损坏。箱体内部预留了标准化的电气安装板固定位，安装板采用导轨式设计，可直接卡装标准35mm宽度的电气导轨，适配市面上绝大多数小型低压电气元件的安装尺寸，内部腔体的深度预留了40mm的元件安装空间，可容纳厚度不超过35mm的断路器、接线端子、小型开关电源等器件，腔体底部设置了三个标准化的电缆进线孔位，

　　孔位采用预压穿线孔设计，使用时可根据电缆直径敲落对应尺寸的孔位，配套防水格兰头即可完成电缆的密封进线，无需额外开孔加工。从安装边界来看，柜体整体外形为方正的长方体结构，背部设置了四个壁挂安装固定孔，孔位间距按照通用壁挂柜体的标准尺寸设计，横向孔距与纵向孔距适配常规的墙面膨胀螺栓安装位置，安装时无需额外制作转接支架，直接通过四个固定点即可将柜体牢固固定在垂直安装面上，柜体背部与安装面之间预留了2mm的间隙，避免墙面冷凝水直接长期浸泡柜体背部材料，延长户外使用寿命。材料选择上，柜体整体采用耐候性ABS工程塑料注塑成型，材料添加了抗紫外线成分，可长期承受户外日光照射而不出现脆化、变色问题，塑料材质本身具备优秀的绝缘性能，

　　即使内部元件出现绝缘故障，柜体外部也不会出现带电风险，相比金属柜体具备更好的绝缘安全性，同时重量更轻，单人即可完成壁挂安装作业，无需额外的起重辅助。在结构细节设计上，门体内侧设置了一圈加强筋结构，既提升了门体的整体结构强度，避免长期使用出现门体变形导致密封失效，同时加强筋的位置刚好对应箱体密封面的位置，门体关闭时加强筋可均匀压合密封条，保证整圈密封的压力均匀，不会出现局部密封不严的问题。箱体的边角位置全部采用圆角过渡设计，避免尖锐边角在安装、运维过程中划伤操作人员，同时圆角结构可提升注塑成型时的材料流动性，减少注塑应力集中导致的柜体开裂问题。这类柜体的额定使用环境温度覆盖-20℃到60℃，可满足国内绝大多数地区的户外使用环境要求，内部可容纳的电气元件总电流不超过63A，适配末端小功率配电回路的使用需求，在实际项目选型时，可根据内部需要安装的元件数量、进出线回路数确认是否满足腔体空间要求，安装时需注意柜体的进线孔位方向朝下，避免雨水顺着电缆流入柜体内部，固定螺栓需加装平垫与弹垫，避免长期户外使用出现螺栓松动导致柜体脱落。
