生物质颗粒定量给料燃烧送料装置

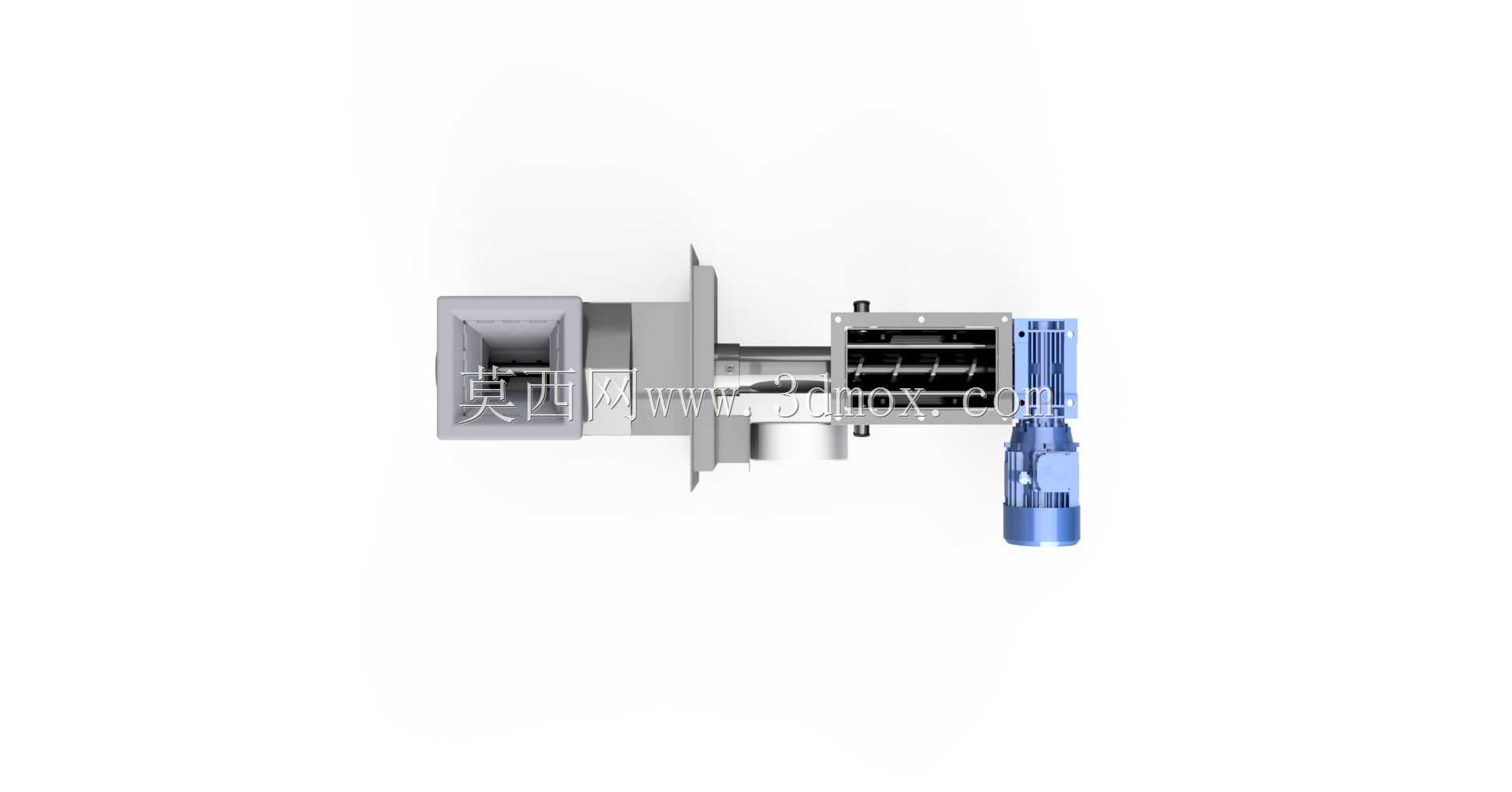

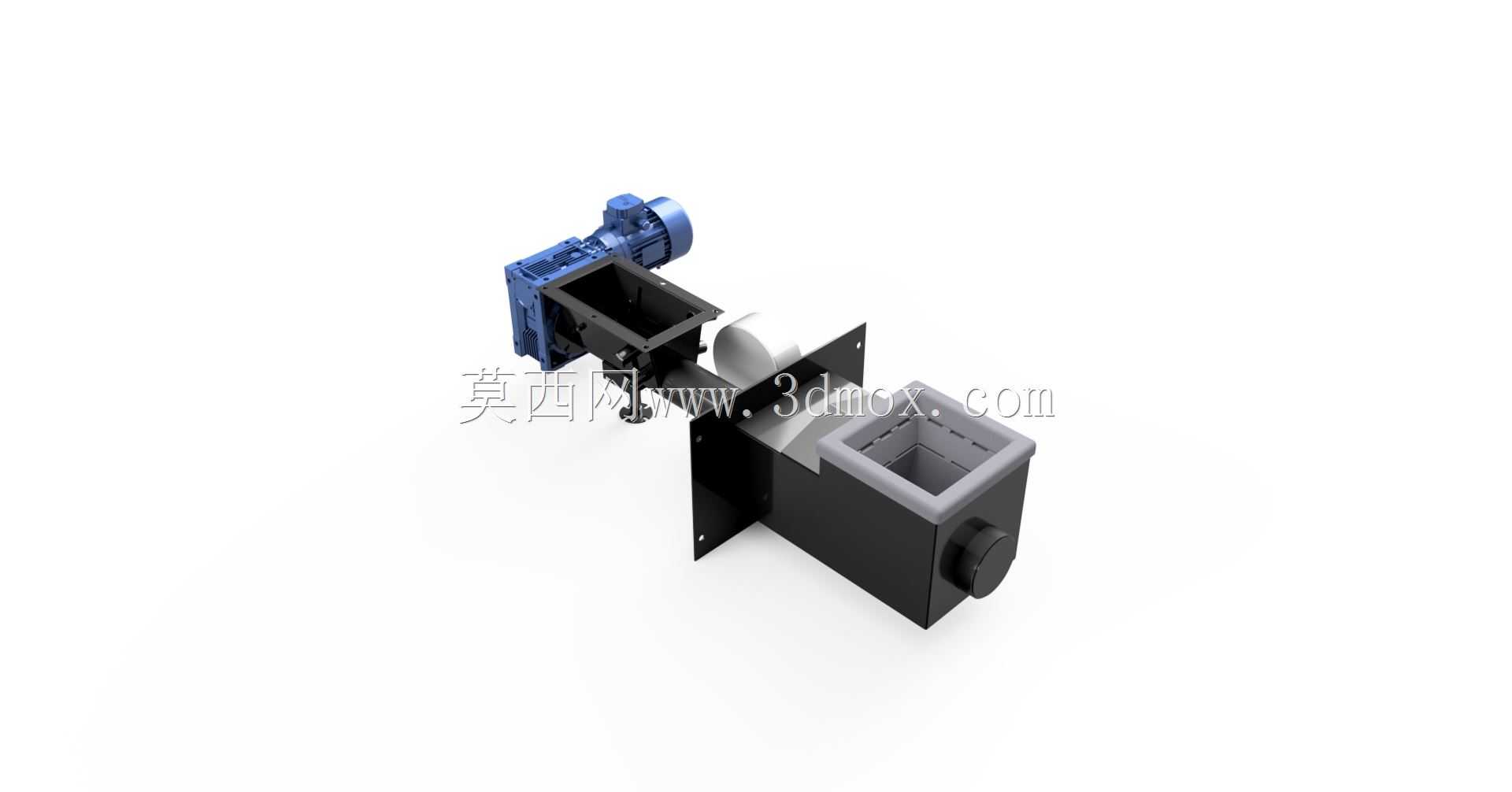

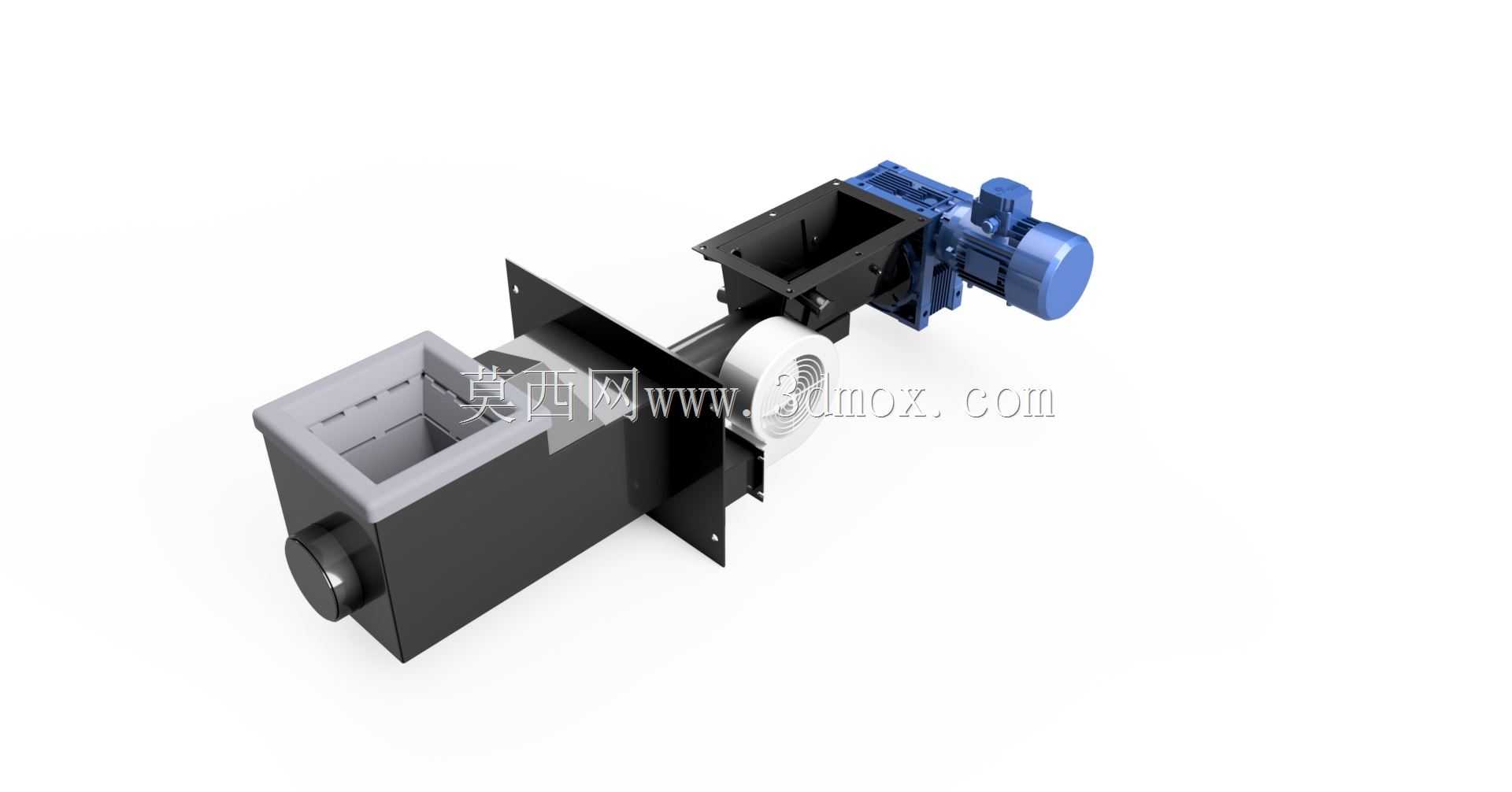

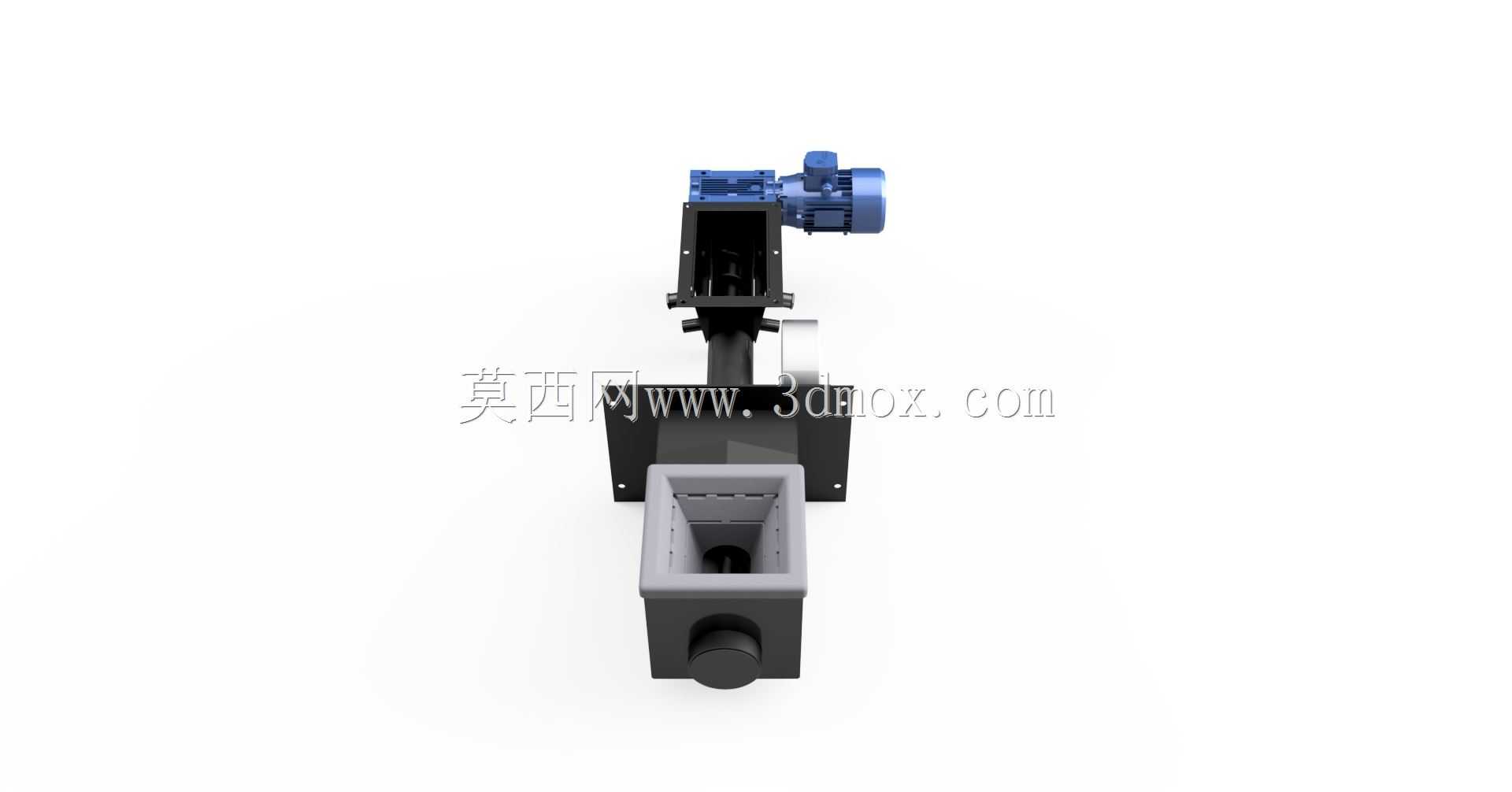

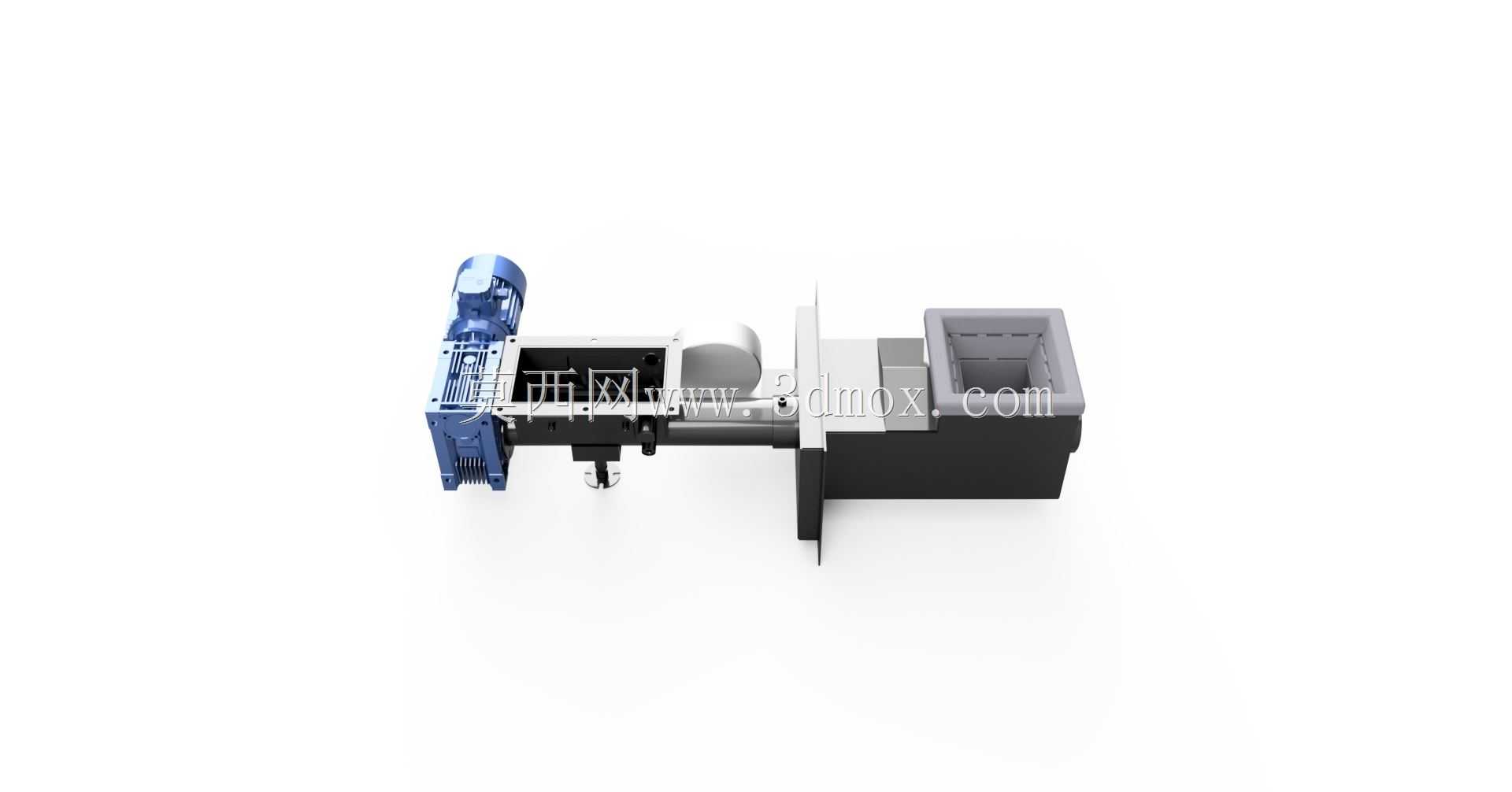

　　这套送料燃烧集成装置主要面向中小型生物质供热、燃煤改造以及小型工业炉窑的自动给料场景，常见于100kW级热风炉、热水锅炉、烘干线配套燃烧段，也可作为干馏炉、小型气化炉的前置定量进料单元使用。现场布置时，装置整体沿水平方向串接在料仓与炉膛之间，左端为敞口接料段，直接承接上游料仓落下的木屑、秸秆颗粒、小块煤炭等燃料，右端通过法兰对接燃烧器或炉体进料口，驱动电机布置在机体尾部上方，整体呈长条形卧式布局，轴向长度可根据现场给料距离调整，径向占用空间紧凑，适合锅炉房、烘干车间这类侧边预留空间有限的场地安装。

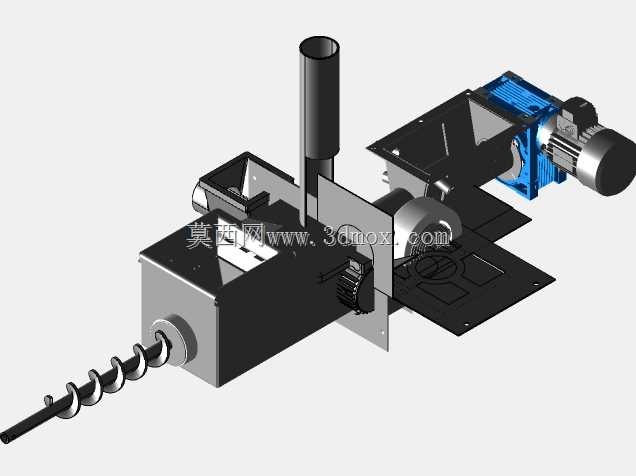

　　从功能实现逻辑来看，装置核心分为进料缓冲、定量输送、防回火密封、动力驱动四个区段。左端敞口的方形接料斗带有外翻边，可与上游料仓出料口通过螺栓贴合对接，斗体内腔做了扩口过渡，避免颗粒燃料架桥起拱，燃料落入后直接进入下方水平布置的螺旋输送腔。螺旋轴采用等距变径结构设计，靠近进料段的叶片螺距偏大，保证松散燃料快速填充，向出料端推进时螺距逐步收窄，让物料在腔体内形成轻微压实的料封段，这一结构是防止炉膛回火窜入进料仓的关键，相比单纯加装翻板阀的防回火方案，物料料封无活动密封件，长期运行不会因为颗粒卡滞出现密封失效。

　　中段机身采用折弯钢板焊接成型，外侧预留的安装法兰盘带有多个螺栓孔，可直接将整机悬挂固定在炉体侧壁上，法兰与炉墙之间预留隔热垫安装位，避免炉膛高温直接传导至驱动端造成电机过热。靠近燃烧端的位置设置了独立的干馏气导流腔，燃料在推进过程中被炉膛辐射热逐步预热，析出的挥发分可通过侧部通道导入燃烧区充分燃烧，避免未燃尽的烃类随烟气排出。尾部驱动段采用减速电机直连螺旋轴的传动方案，电机与减速箱集成布置，传动链短、故障点少，输出转速匹配螺旋输送量，可稳定维持每小时数十公斤级的燃料给进量，适配100kW热功率设备的燃料消耗需求。

　　结构设计过程中优先考虑了燃料适应性与维护便利性：输送腔体的下壳体为可拆式结构，松开侧边紧固螺栓即可向下打开腔体，快速清理缠绕的纤维杂质或者结块燃料，不需要整体拆解整机；螺旋轴与减速箱输出轴采用联轴器对接，磨损后可单独抽出螺旋轴更换叶片，维护成本低。接料斗的敞口尺寸兼顾了人工倒料与自动料仓对接两种使用场景，即使没有配套自动上料系统，也可直接由人工定期补料。整机的安装边界需要重点注意：驱动电机尾部要预留足够的散热与检修空间，轴向抽出螺旋轴的方向不能布置其他管线设备，接料斗上方要留出落差保证燃料靠重力落入，出料端与炉膛对接处要保证同轴度，避免螺旋叶片刮蹭腔体内壁。

　　针对生物质燃料容易回火、卡料的共性问题，这套结构在输送末端额外设置了阻火段，利用持续向前推进的压实物料阻断火焰逆向传播，即使炉膛出现短暂正压，也不会引燃料仓内的松散燃料。装置整体没有复杂的电控元件，仅需控制电机启停即可调节给料量，配套变频控制器后还可以根据炉膛温度实时调整给料速度，匹配不同负荷下的供热需求，非常适合中小型燃煤锅炉改造、生物质烘干供热、小型采暖炉配套这类对设备可靠性要求高、运维条件有限的应用场景。建模时完整还原了各段法兰连接位、电机安装支座、可拆检修盖板的细节，安装孔位、配合边界都按照实际装配关系搭建，可直接用于设备布置校验、结构改型参考以及成套供热系统的方案设计。
