0.6MW伴生石油气火管热水锅炉结构

　　这款火管热水锅炉的三维结构设计，核心围绕伴生石油气燃料的燃烧适配展开，在工业供热场景中，这类设备常应用于油气田场站的生活区供暖、生产工艺伴热环节，也可作为中小型工业厂区的独立热源，适配没有集中市政供热管网、同时具备伴生石油气回收条件的作业区域，能直接利用油气开采过程中产生的伴生气体作为燃料，减少额外燃料采购与储运成本，同时避免伴生气直接放空带来的资源浪费与排放问题。

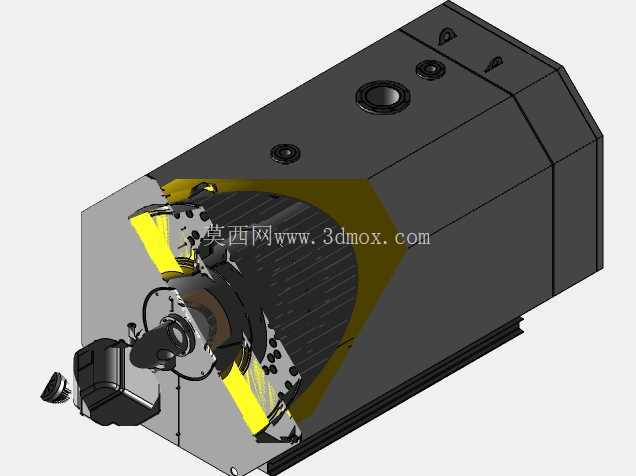

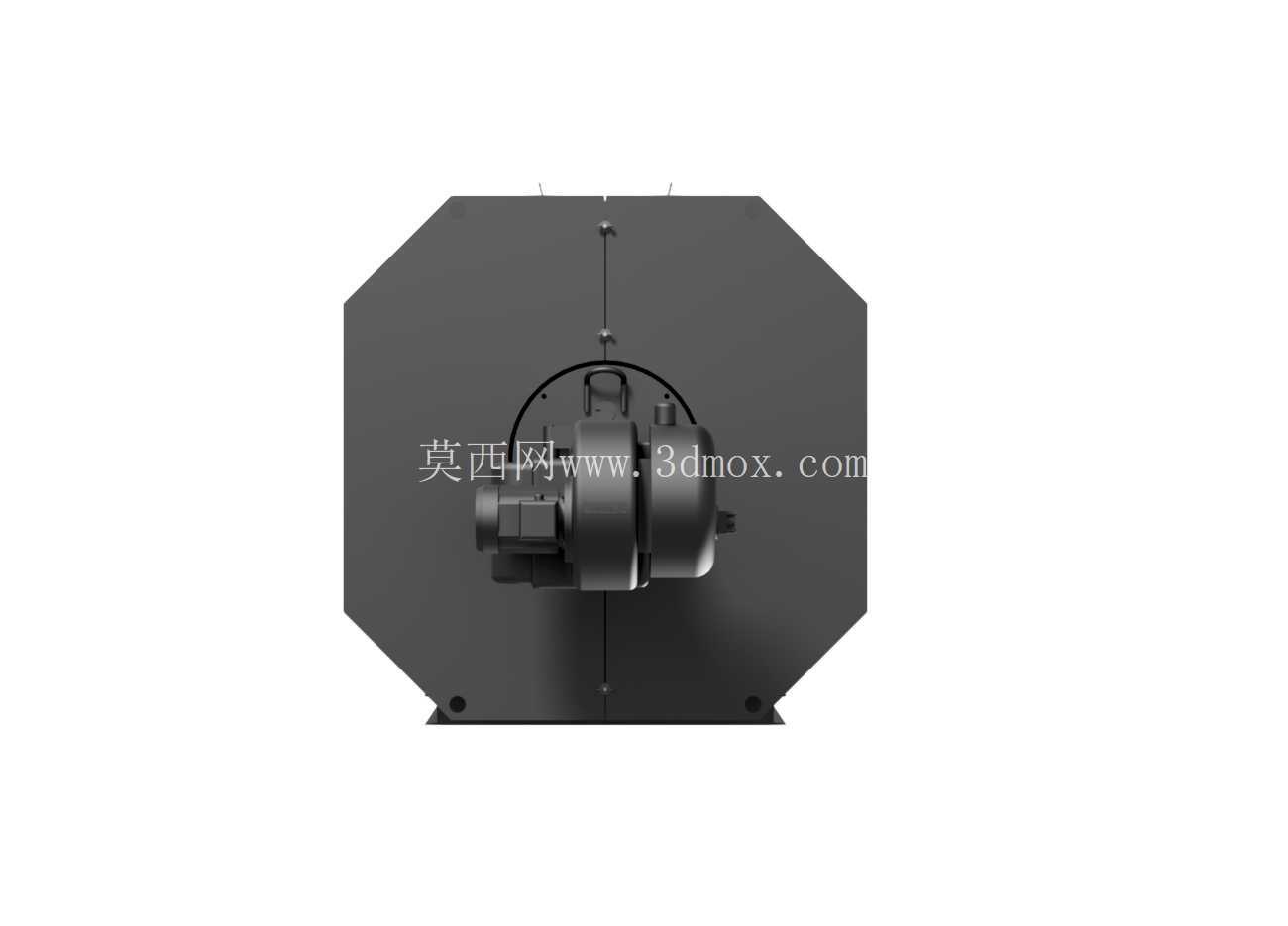

　　从结构设计逻辑来看，整体采用卧式圆筒形承压壳体布局，这种布局的优势在于炉体长度方向的受热面布置更均匀，火管管束沿壳体轴向排布，高温烟气从前端燃烧器出口进入炉胆后，依次折返流经各回程火管，最终从尾部烟箱排出，烟气流程的折返设计充分拉长了高温烟气与壳体内水侧的换热路径，在有限的壳体尺寸内最大化换热面积，保证0.6MW额定热功率下的换热效率。前端的燃烧器安装法兰采用标准化接口尺寸，适配常见的燃气燃烧器安装定位，法兰端面上的螺栓孔位做了均布设计，既保证燃烧器与炉胆入口的同轴度，也能满足不同品牌同功率段燃烧器的互换安装需求，减少现场安装时的适配改造工作量。

　　设备的安装边界设计充分考虑了工业现场的运维空间需求，炉体底部的一体式安装底座采用型钢焊接结构，底座上预留的地脚螺栓孔位间距经过核算，适配常规工业厂房的设备基础浇筑尺寸，安装时不需要额外制作过渡支架，直接将底座与预埋地脚螺栓紧固即可完成主体固定。炉体顶部设置的几个接口分别对应排气、安全阀安装、温度传感器测点位，所有顶部接口的中心距都预留了标准管件的安装操作空间，后期加装阀门、仪表时不会出现工具操作空间不足的问题。炉体侧面的检修口位置设置在水位线以上区域，日常停炉检修时不需要完全排空炉内水体即可打开检修口检查火管管束的结垢、腐蚀情况，降低运维的排水与补水工作量。

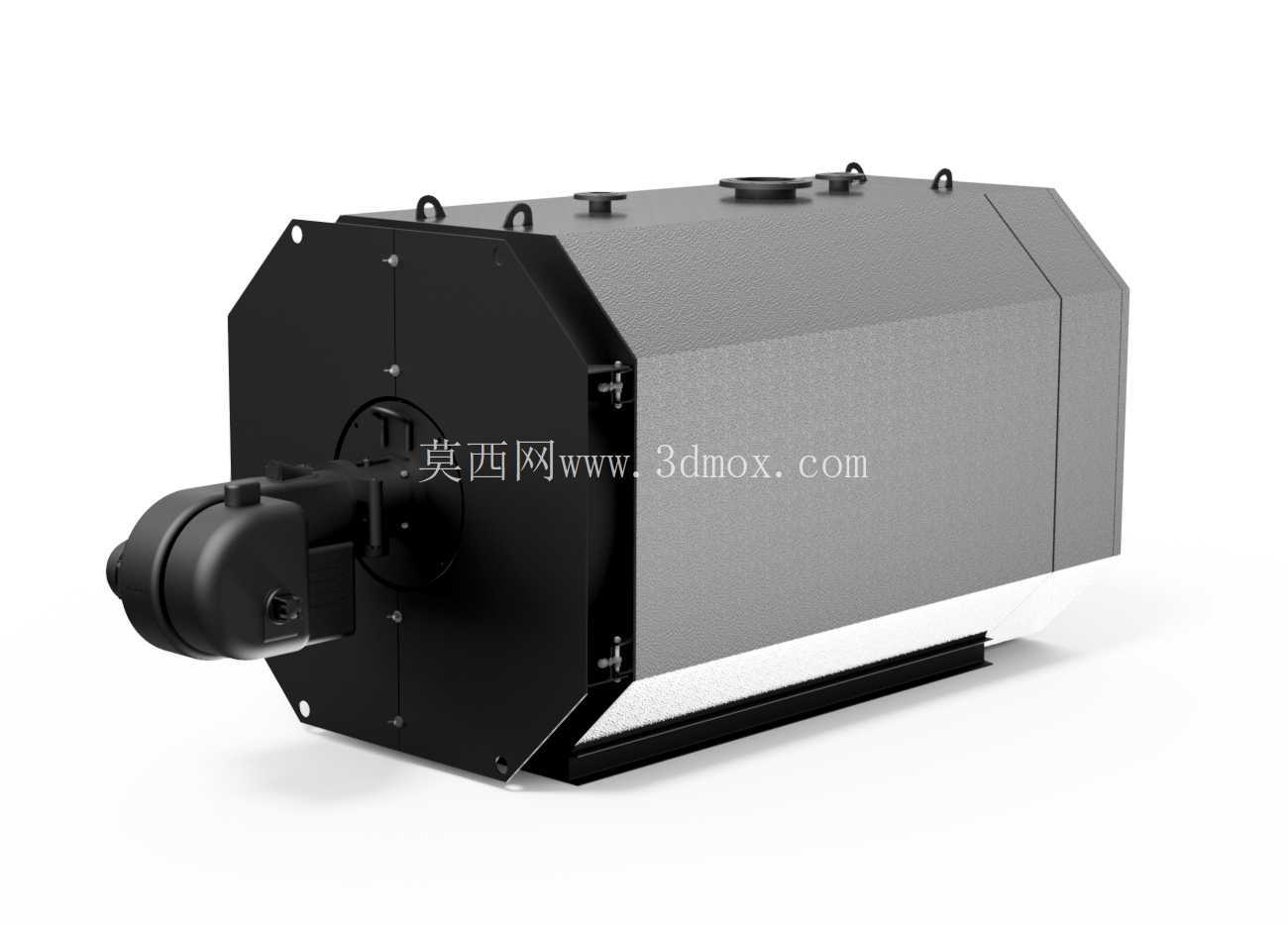

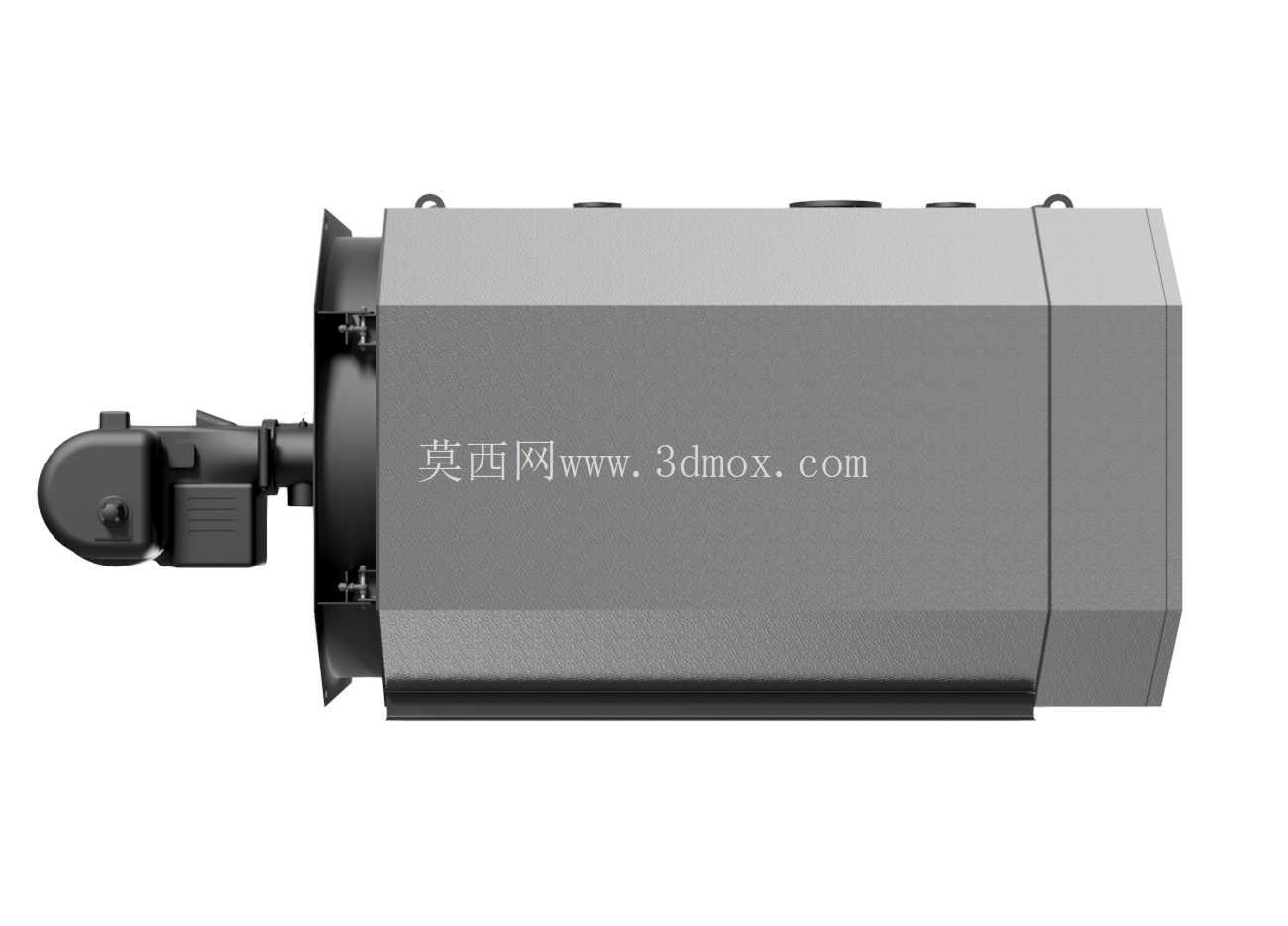

　　从外形尺寸的适配性来看，整体长宽高比例适配标准工业厂房的门洞尺寸，设备整体运输时不需要做额外的拆解，可直接通过常规宽度的厂区通道与设备入口，减少现场二次组装的工序。炉体外壳的保温层厚度经过热损失核算，在额定运行工况下，外壳表面温度控制在安全范围内，既减少运行过程中的热损耗，也避免现场运维人员误触造成烫伤。前端烟箱与尾部烟箱都采用快开式螺栓压接结构，不需要完全拆除烟箱盖板即可完成烟管的清灰作业，适配燃气锅炉长期运行后的烟尘清理需求，尤其是伴生石油气燃烧后可能产生的少量积碳，可通过快开烟箱快速完成清理，不需要动用大型吊装设备拆解炉体。

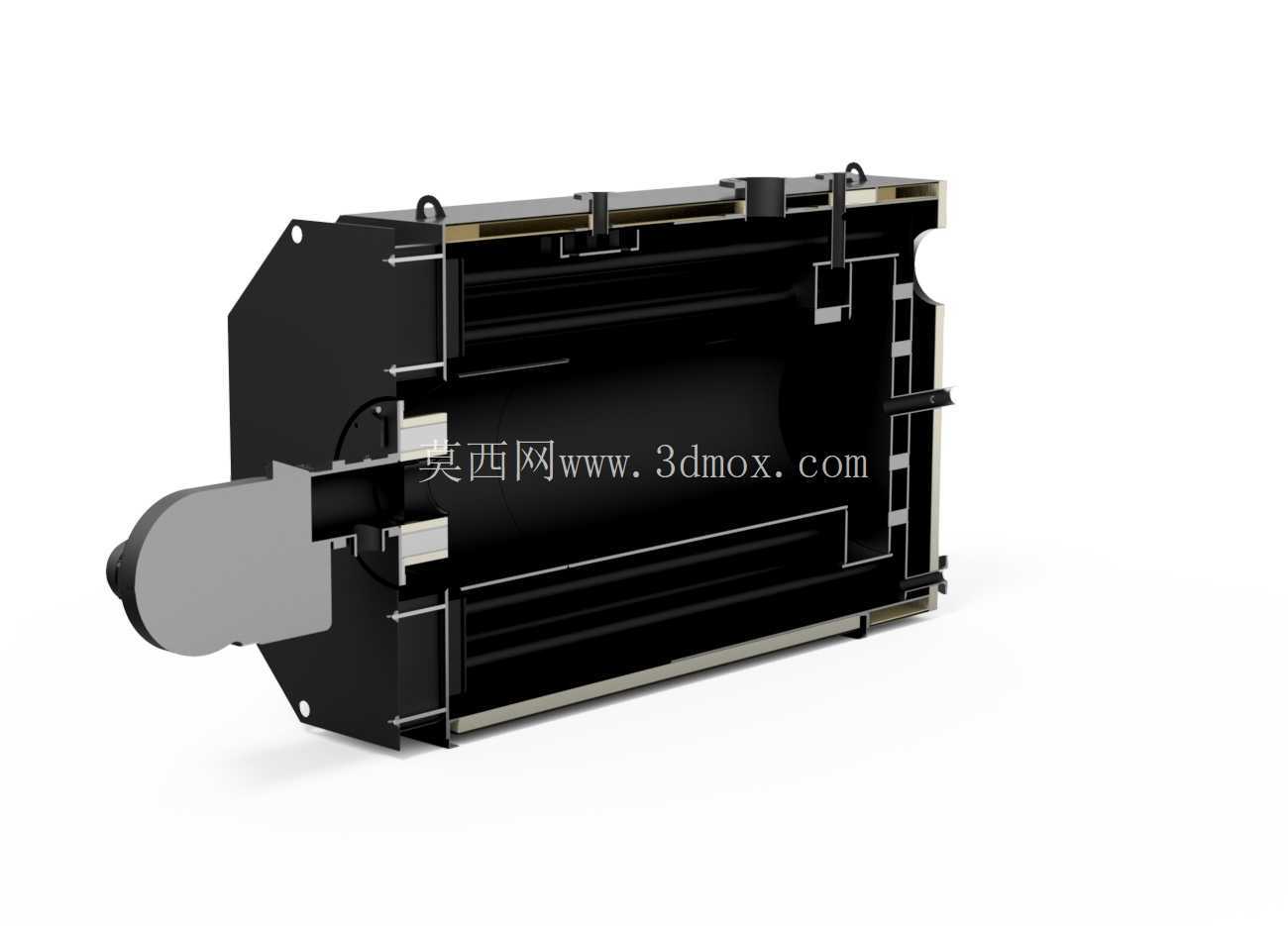

　　在水侧结构设计上，炉胆与火管管束的排布做了水流扰动优化，壳体内的水流在循环过程中不会出现流动死区，避免局部区域因水流停滞导致的结垢堆积，延长设备的连续运行周期。进出水口设置在炉体的同侧下方位置，这种同侧布置的方式方便现场管道的排布连接，减少管道弯头的使用量，降低水循环管路的沿程阻力。炉体上的吊耳位置经过重心核算，整体吊装时能保证炉体保持水平状态，不会出现倾斜导致的内部结构受力变形，吊装作业时不需要额外调整吊点位置，单台设备一次吊装即可就位。

　　针对伴生石油气的燃烧特性，炉胆的容积做了针对性放大，保证燃气在炉胆内有足够的燃烧空间，避免火焰直接冲刷火管入口造成局部过热，延长火管的使用寿命。同时炉胆内壁做了耐热强化处理，能适配伴生气燃烧时可能出现的组分波动导致的温度变化，不会因局部短时高温出现结构变形。设备的整体承压设计对应0.6MPa的额定工作压力，壳体壁厚、焊缝结构都经过强度校核，满足承压设备的结构安全要求，水侧的流道设计也保证了在额定压力下的水循环顺畅，不会出现局部气化导致的气阻问题，保障热水循环系统的稳定运行。
