电阻点焊设备用直型铜合金电极头结构

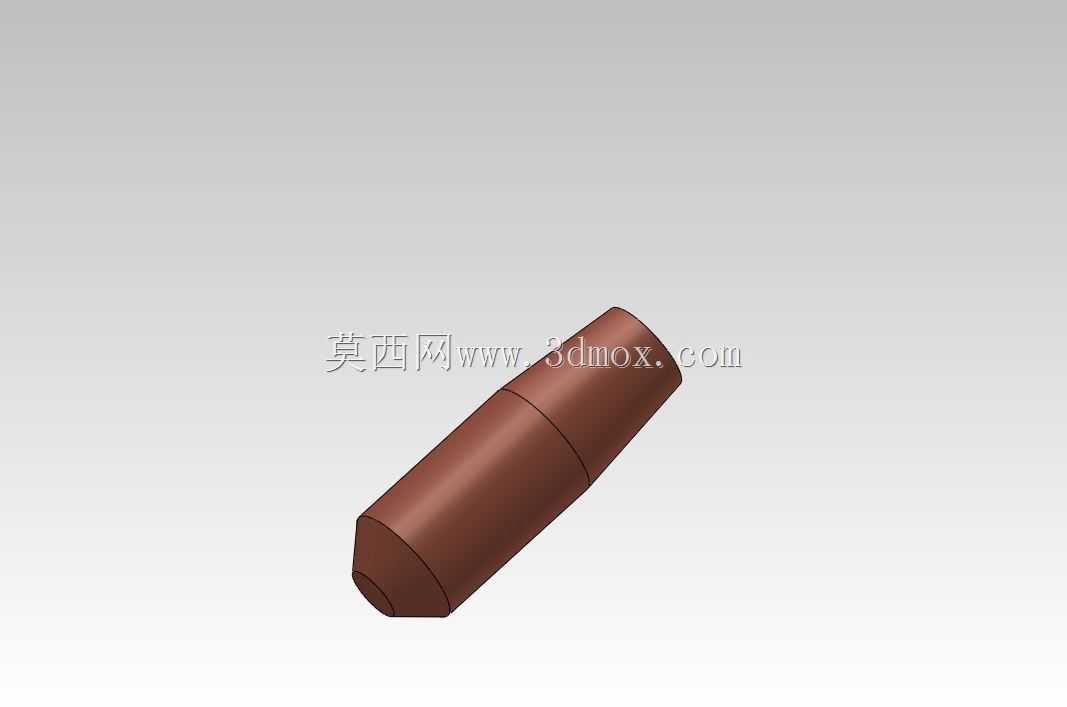

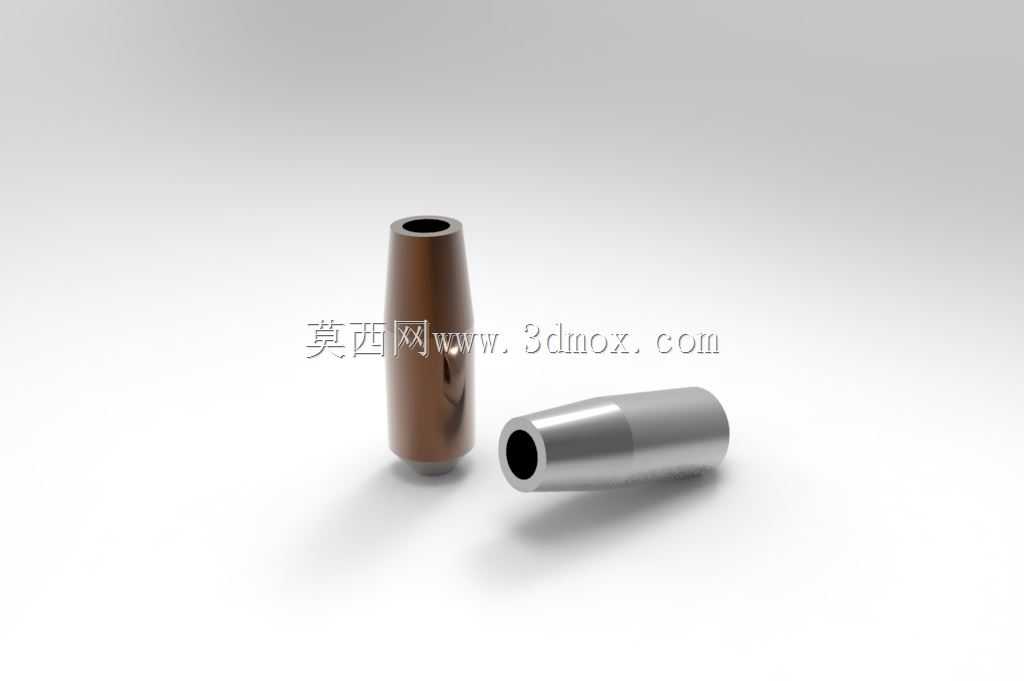

　　在汽车白车身焊装、低压电器元件组装、五金薄板拼接这类电阻点焊作业场景里，电极是直接向工件传导电流、传递压力并快速导出焊接余热的核心易耗部件，其结构合理性直接决定焊点熔核成型质量、单电极连续打点寿命以及焊后工件表面压痕状态。这款直型锥头电极是固定式点焊机、悬挂式点焊钳配套的通用型电极结构，适配绝大多数工频交流、中频直流点焊设备的标准电极握杆安装接口，日常作业中主要承担0.5mm-3mm厚度低碳钢、镀锌钢板、不锈钢薄板的叠焊工序，在车身覆盖件定位点焊、五金壳体拼焊、线束端子压接焊等工位都有极高的使用占比。从结构设计逻辑来看，这款电极采用三段式同轴回转体构型，尾段为等直径圆柱段，加工精度严格匹配电极握杆的内孔安装公差，

　　装配时直接插入握杆内孔后通过侧面顶丝锁紧即可，无需额外加工适配结构，安装后同轴度误差可控制在0.02mm以内，能避免打点过程中电极偏斜导致的焊点扭曲、飞溅过大问题；中段为过渡锥段，锥度按照行业通用的电极安装锥度标准加工，既可以在电极磨损到一定程度后，通过向前调整伸出长度补偿损耗，也能保证电极与握杆的接触面积足够大，减少大电流通过时的接触电阻，避免接触面过热烧蚀握杆；前段为工作端锥段，端面为小直径平面，这个设计是经过多轮现场工艺验证确定的：端面直径过小会导致电流密度过大，容易焊穿薄板且电极损耗速度加快，端面直径过大则会造成电流密度不足，熔核直径达不到强度要求，焊点容易出现虚焊、脱焊问题，当前的端面尺寸适配常规薄板点焊的电流密度要求，

　　能在保证焊点拉剪力达标的前提下，尽可能降低工件表面的压痕深度，减少后续打磨整形的工作量。从安装边界尺寸来看，这款电极的总长控制在常规点焊作业的合理伸出长度范围内，既不会因为伸出过长导致电极刚性不足，打点时出现挠曲变形影响焊点位置精度，也不会因为伸出过短导致握杆距离工件过近，干涉复杂结构工件的装夹定位；尾段圆柱直径适配行业通用的标准电极握杆孔径，无需定制非标握杆即可直接替换使用，降低车间备件的库存种类。实际生产使用中，这类电极的材质一般选用铬锆铜或者氧化铝弥散强化铜，兼顾高温下的硬度保持性与导电导热性能，连续打点作业时能快速将焊接区的热量传导出去，避免电极端面过早出现塑性变形、粘连锌层的问题；日常维护时，

　　只需要定期用电极修磨器将端面修平，去除表面的氧化层与粘连的工件材料，即可恢复使用性能，单支电极的有效修磨次数可达十余次，能有效降低焊接工位的耗材成本。不同于异形电极仅能适配特定工件的专用属性，这款直型电极的通用性极强，不管是平面叠焊、凸焊螺母配套焊接，还是简单结构的型材点焊，都能通过调整焊接电流、电极压力参数匹配工艺要求，是焊接车间备件清单里消耗量最大的通用电极品类之一。建模过程中严格遵循回转体零件的同轴度要求，各段之间的过渡圆角做了合理处理，避免应力集中导致电极在加压过程中从过渡段断裂，工作端的边缘做了微小倒角处理，既不会影响焊接时的电流分布，也能避免电极磕碰工件表面造成额外划伤。
