重型液压龙门吊装运输成套设备结构

项目分类:起重机 发布时间:2022-05-13 ID:634048
  • 重型液压龙门吊装运输成套设备结构
  • 重型液压龙门吊装运输成套设备结构
  • 重型液压龙门吊装运输成套设备结构

  这套三维结构围绕大吨位构件的厂内移位、就位与跨区转运展开,核心是一套双立柱液压龙门顶升系统配合重载平板运输底盘的组合方案。在重型装备制造、风电主机装配、石化模块组对以及大型压机安装现场,动辄数百吨乃至上千吨的工件无法依靠常规桥式起重机覆盖,车间地坪承载力与厂房净空也常常受限,这种可自行走、可拆解运输的液压龙门架就成为替代固定起重设施的关键手段——它不需要预埋基础,能够沿铺设的轨道或在硬化路面上步进移位,把顶升、横移、长距离运输三个工序整合到同一套装备逻辑里。

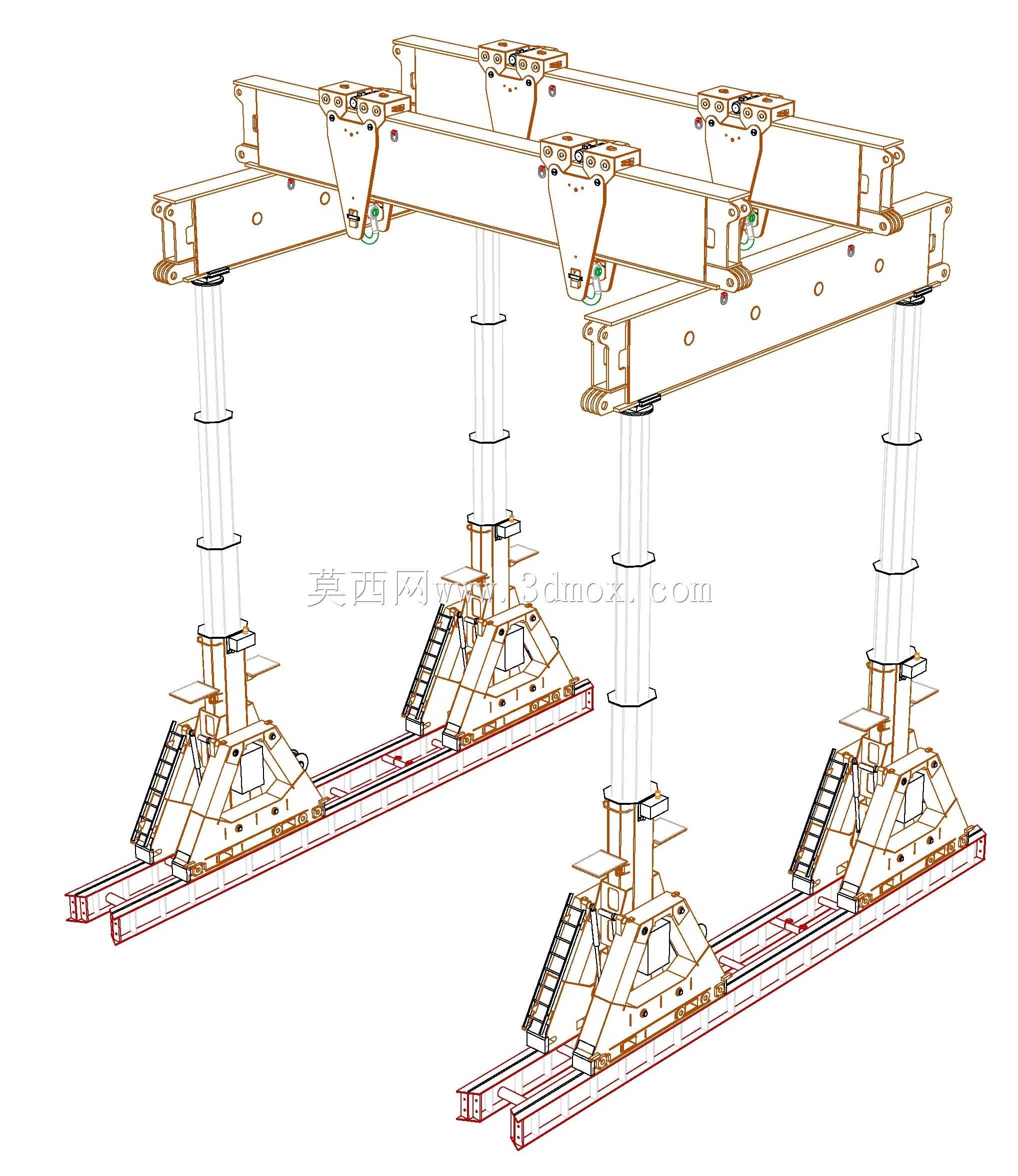

  从结构组成看,两侧各设一根多级伸缩的液压顶升立柱,立柱底部坐落在带回转与滑移功能的底座上,底座再落于重载运输平板车的承载梁面。两根立柱顶端通过可调节跨度的横梁联系,横梁下方配置液压吊点或均衡梁,用于吊挂工件。顶升动作由立柱内部的多级液压缸驱动,行程逐级叠加,能够把工件从地面支撑位抬升到足够越过运输车辆或设备基础的高度;底座内的横移油缸则推动立柱沿横梁方向微调,实现吊装重心的精确对中。双立柱对称布置的意义在于让载荷沿两条竖直传力路径直接下传到平板车的多轴悬挂,避免单侧偏载引发的车架扭转变形。

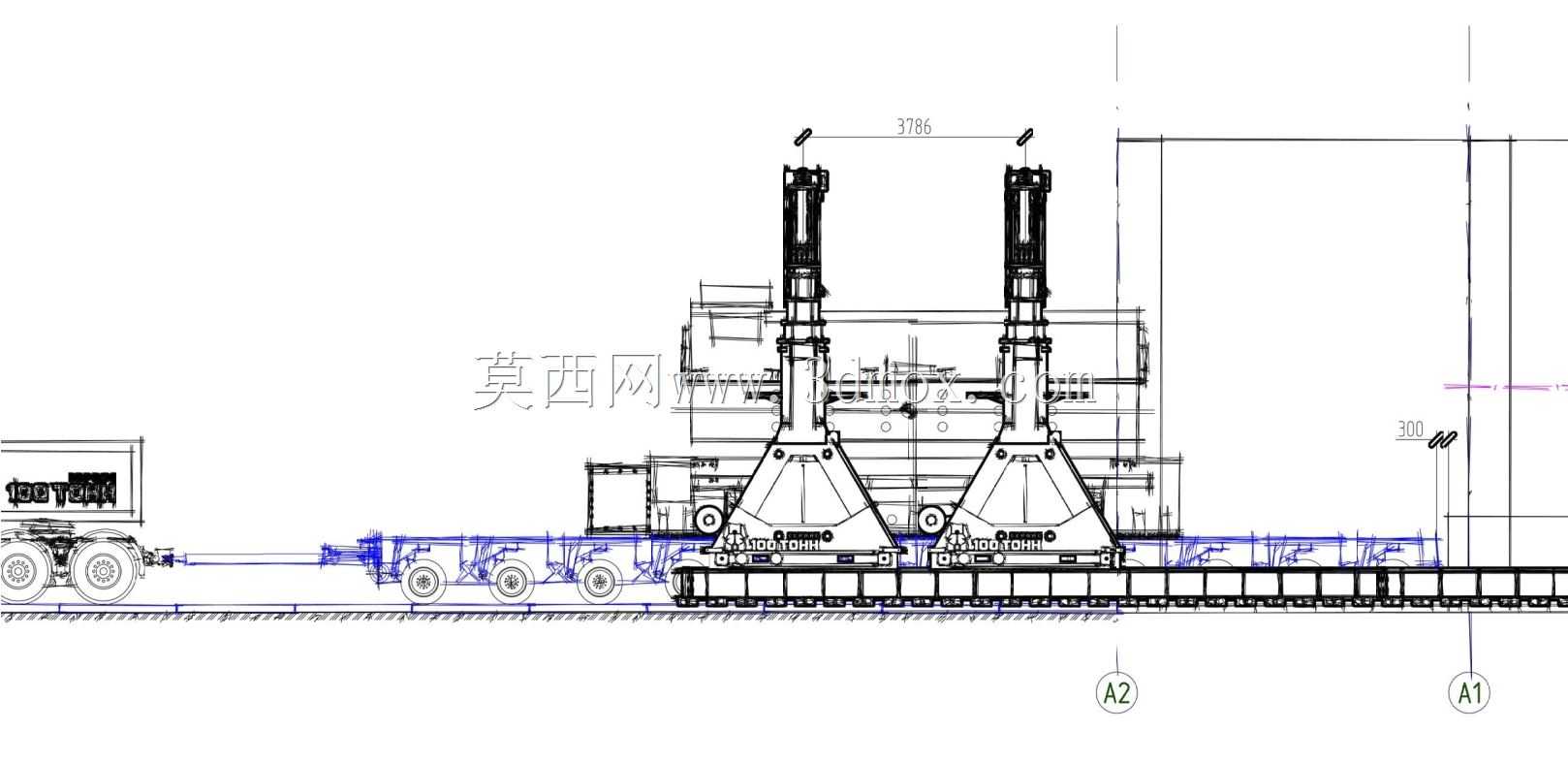

  配套的运输底盘采用多轴线平板拖车形式,图中可见密集的小直径轮胎与转向悬架,这是重载模块化运输车的典型特征——多轴分散轴荷,把上百吨的总重摊到每根车轴允许的接地压力范围内,从而在临时硬化路面上通行;悬架具备液压升降功能,可以在装载时降低货台高度、在行驶时抬升离地间隙,转向轴则支持斜行、横行与原地回转,满足车间内狭窄通道的对位需求。前端的牵引头提供长距离转场动力,而在工位内部短距离调整时,龙门架自身的步进机构也可带动整套系统缓慢移动。

  设计思路上,这套装备强调模块化与运输可行性。立柱采用分段套接结构,拆卸后每段长度控制在常规公路运输限界内;底座、横梁、动力站均为独立模块,现场通过销轴与液压快速接头拼装,无需大型吊装机械辅助即可完成自组装。液压系统集中布置在底座附带的动力柜内,多路阀同步控制两侧顶升油缸,通过位移传感器闭环保证双立柱升降同步,防止工件在起升过程中倾斜。结构件选材以低合金高强钢为主,立柱截面做成箱形以同时承受轴向压力与吊装横向偏摆产生的弯矩,底座则按格构式箱体设计,在控制自重的前提下提高抗弯刚度。

  外形与安装边界方面,立柱完全起升后总高接近三十七米量级,属于高重心设备,因此作业时必须关注风载工况——露天使用需在风速超限后锁停并加装揽风;双立柱的净跨度根据工件宽度调整,底座下方的运输平板宽度与轴线数决定了最小转弯半径与通道要求。就位时需先铺设钢板或路基箱扩散轮压,确认地坪承载力后再对位停车,伸出支撑油缸把车体抬离轮胎,形成刚性支撑平台,随后才能进行顶升作业。整个流程的三维建模把立柱伸缩行程、横梁连接节点、平板车悬架跳动范围以及牵引车头的转向包络都纳入装配校核,便于在方案阶段验证吊装路径上是否存在与厂房梁柱、设备基础的干涉,也为现场支腿布置、运输路线规划提供直接的尺寸依据。对结构工程师而言,这类模型的价值不在于外观展示,而在于把顶升力流、运输轴荷、拼装顺序和边界限界统一在同一个数字样机里反复推演。
