车库用自制液压发动机吊架结构

项目分类:起重机 发布时间:2022-05-13 ID:635174
  • 车库用自制液压发动机吊架结构
  • 车库用自制液压发动机吊架结构
  • 车库用自制液压发动机吊架结构
  • 车库用自制液压发动机吊架结构
  • 车库用自制液压发动机吊架结构
  • 车库用自制液压发动机吊架结构
  • 车库用自制液压发动机吊架结构
  • 车库用自制液压发动机吊架结构
  • 车库用自制液压发动机吊架结构

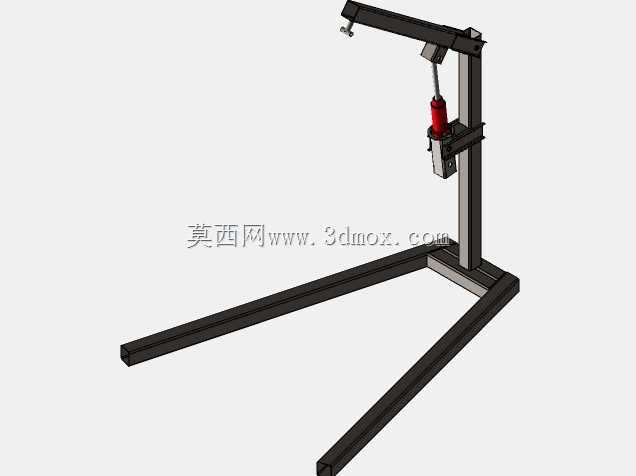

  这款小型起重吊架主要面向个人汽修、小型机修作业场景,适配车库、小型维修作坊这类空间有限、无法部署大型行吊或叉车的作业环境,核心用途是完成汽车发动机、小型变速箱等较重总成件的吊装移位、拆装对位作业,也可兼顾维修场景下其他重型零部件的短距离抬升、转移工作。从结构设计来看,整体采用开式叉型底架布局,两根平行的底架支腿向外延伸,作业时可直接横跨在车辆前部、维修工位平台边缘,让吊架的吊装作业点能够覆盖到发动机舱正上方区域,避免底架与车辆本体、维修台架发生干涉,这种底架设计不需要额外做地面预埋固定,依靠自身结构配重与底架接触面积即可保证作业稳定性,适配普通水泥地面的使用条件,移动时可通过底架端部作为受力点,单人即可完成短距离推移换位。

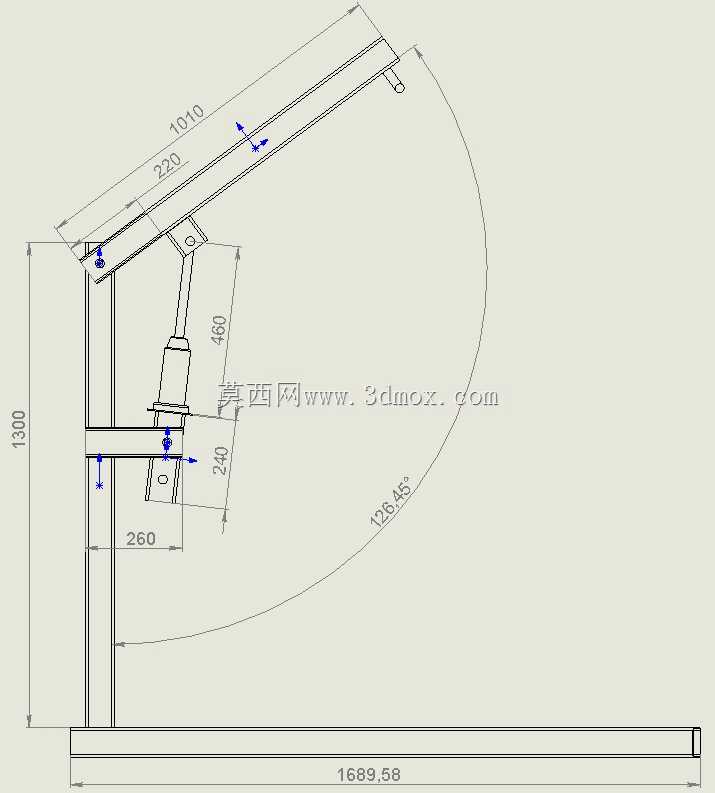

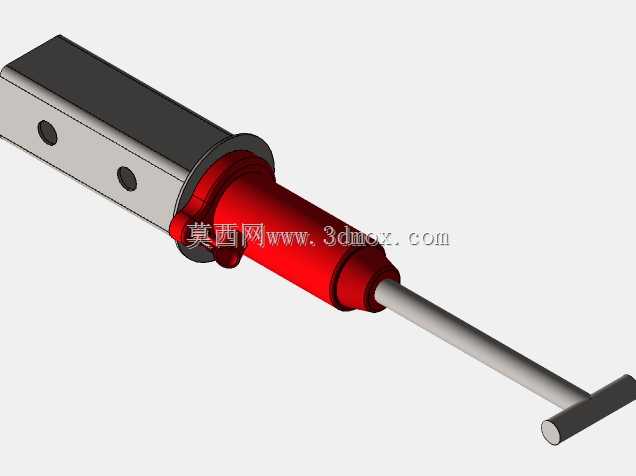

  立柱部分采用矩形截面型钢焊接成型,作为整个吊架的主要承力构件,垂直布置在底架的后侧交汇位置,立柱上设置了可调节的悬臂安装滑套,滑套通过锁紧结构可沿立柱上下调整固定位置,以此适配不同高度的作业需求,比如吊装高位的发动机总成时可上调悬臂位置,低位转移重型部件时可下调悬臂降低整体重心,提升作业稳定性。悬臂采用变截面?不,是等截面矩形型钢斜向布置,一端与滑套上的铰接座连接,中部通过液压油缸与立柱侧方的安装座连接,形成三角受力结构,液压油缸作为核心的动力执行部件,采用手动液压驱动形式,不需要外接电源或气源,通过手动压动油缸的操作杆即可驱动悬臂绕铰接点缓慢抬升,油缸自带液压锁止结构,抬升到指定高度后可自动保持位置,不会出现悬臂下坠的安全隐患,

  下放时通过油缸的卸压阀缓慢控制下降速度,保证吊装对位过程的平稳可控。悬臂的吊装端设置了小型吊点结构,可直接连接吊装带、卸扣等吊具,适配不同规格的发动机吊耳连接需求,吊点位置做了圆弧过渡处理,避免吊装过程中割伤吊装带。从安装边界来看,整体作业覆盖半径可满足普通家用车、小型商用车的发动机拆装需求,底架支腿的间距预留了足够的车辆前部进入空间,最低作业高度可贴合地面完成重型部件的抬升,最高抬升高度可满足发动机从舱内吊出后越过车头前部的移位需求,整体结构没有复杂的电控或传动部件,所有受力节点均采用焊接加销轴铰接的形式,后期维护仅需定期检查液压油缸的密封件、铰接销轴的磨损情况即可,维护成本极低。设计过程中充分考虑了个人维修场景的使用痛点,

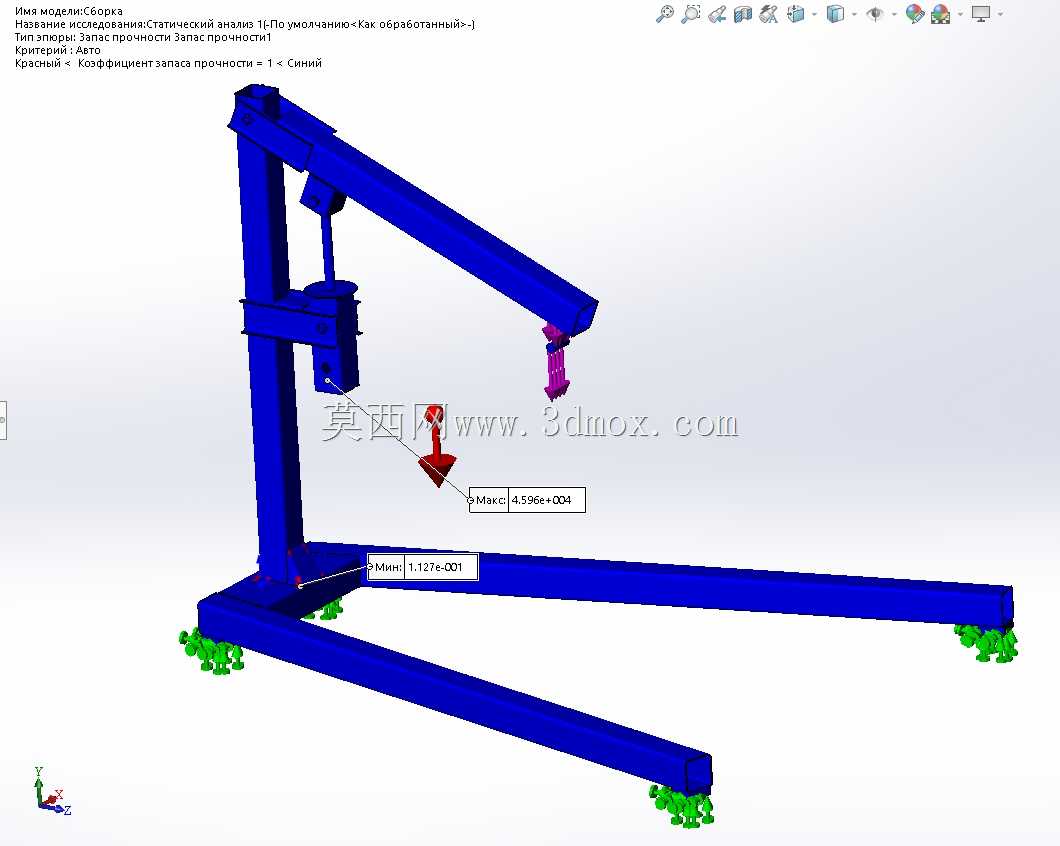

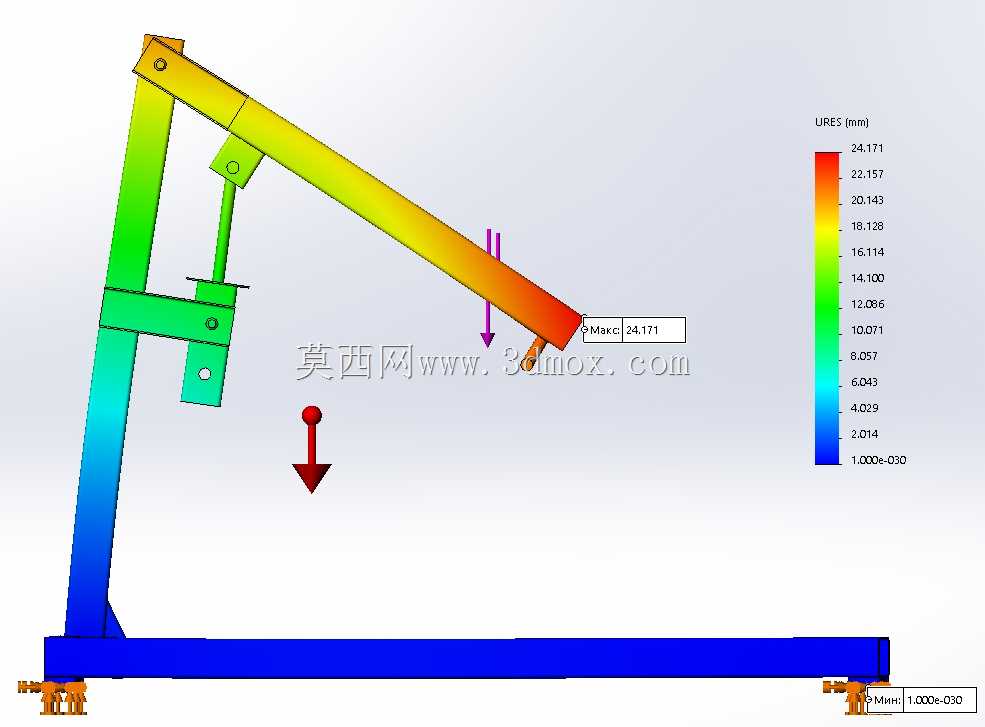

  没有冗余的功能结构,所有构件均围绕起重作业的核心受力需求选型,型钢材料选用常见的工程结构型钢,加工时仅需完成下料、焊接、销轴孔加工、液压件安装几个步骤,个人具备基础焊接加工条件即可完成制作,不需要复杂的机加工设备。受力层面,整体结构的受力路径清晰,吊装载荷通过吊点传递到悬臂,再通过铰接点与液压油缸分流传递到立柱,最终通过立柱传递到底架分散到地面,所有焊接节点均布置在受力传递的关键位置,避免了应力集中的结构设计,悬臂的长度经过匹配计算,在额定吊装载荷下不会出现明显的下挠变形,液压油缸的选型匹配了额定吊装重量的推力需求,保证手动操作时的作用力在普通人可轻松施加的范围内,不会出现压不动的情况。
