呼吸防护面罩配套气流控制阀结构

　　这套结构把呼吸面罩本体和气流控制阀作为一个整体来处理，建模时没有把面罩当成单纯的外壳，也没有把阀门当成孤立的标准件，而是围绕人脸贴合、呼吸阻力、阀片启闭和过滤腔连接来协调各部分边界。面罩主体覆盖口鼻区域，外缘按照面部曲面形成连续密封边，使用时依靠密封边与脸颊、鼻梁和下颌周围贴合，减少未经过滤的空气从边缘窜入。阀件布置在面罩的气流通道上，承担吸气与呼气路径的分配作用：吸气时气流经过过滤区域进入面罩内腔，呼气时阀片随腔内压力变化开启，将湿热气体快速排出，避免废气在面罩内反复滞留。

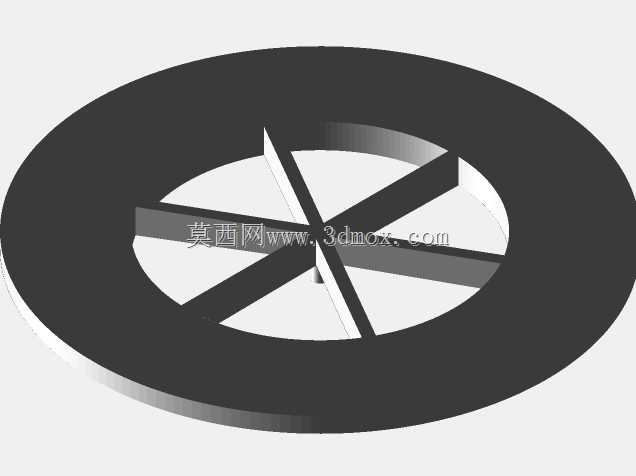

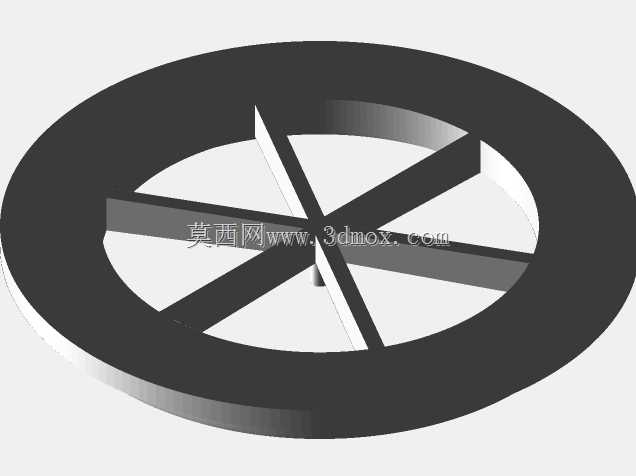

　　从实际使用场景看，这类结构常见于粉尘作业、喷涂、打磨、清扫、应急防护以及长时间佩戴的呼吸护具中。车间打磨工位上，工人持续呼吸量大，阀件如果排气不畅，面罩内会积聚热量和水汽，镜片或面罩内壁容易起雾，视线和舒适度都会下降；喷涂环境中，边缘密封和阀口密封又直接关系到有害气溶胶是否被旁路吸入。因此建模时重点保留了阀座、阀片、压盖、限位筋和面罩接口之间的配合关系，而不是只做外观曲面。阀片通常采用薄而柔韧的材料，靠一侧压紧定位，另一侧在气压作用下抬起或贴合；限位结构用于控制阀片开启幅度，防止阀片翻转、偏移或在大流量呼气时无法回位。

　　外形尺寸方面，面罩宽度以覆盖口鼻并避开眼部压迫为原则，前缘到面部的深度要给嘴唇和鼻翼留出呼吸腔，不能让罩体在说话或深呼吸时贴住口鼻。面罩侧面或正面的阀口直径需要与呼气流量匹配，过小会增加呼气阻力，过大则会占用面罩有效面积，并影响阀片密封稳定性。模型中阀座与面罩壁面的过渡采用圆角和加强筋结合的方式，既减少薄壁区域应力集中，也避免气流在拐角处形成明显涡流。密封边截面不是等厚薄片，而是按面部接触压力分布设计：鼻梁区域需要更柔和的贴合曲线，脸颊两侧需要连续支撑，下颌位置则要兼顾张口说话时的跟随性。

　　安装边界上，阀件与面罩之间通常采用卡接、压圈或小柱位定位，装配后阀片必须保持平整，不能被周边筋位干涉。三维结构中需要明确阀片自由状态、开启状态和闭合贴合状态的空间范围，尤其要检查阀片抬起后是否碰触罩壁、过滤棉压框或头戴连接件。过滤材料的容纳区要预留压缩厚度，过滤棉或滤盒在装入后既不能松脱漏气，也不能被压得过死而导致吸气阻力升高。头戴带、卡扣和面罩悬挂点的位置影响佩戴压力，若拉力点过于靠外，面罩会向两侧牵拉；若位置过高或过低，鼻梁和下颌处的密封压力又不均匀。

　　设计思路上，面罩部分追求曲面连续、边缘柔顺和内腔容积合理，阀门部分则强调启闭可靠、流道短直和维护方便。阀盖需要留出排气孔，同时阻挡飞溅物直接冲击阀片；孔位排布不能形成大面积正对阀片的射流，也不能让外部液体沿孔壁直接汇集到密封面上。面罩内壁的加强筋不宜过高过密，否则会增加清洁死角，也可能在佩戴时压迫面部；但完全无加强又会使薄壁罩体在吸气负压下变形。实际建模时可把罩壁厚度、密封边宽度、阀座高度、压圈壁厚和筋位走向作为联动参数，调整阀口尺寸时同步检查过滤腔、排气方向和面罩强度。

　　对于结构设计人员，这类模型的价值不在于单个外形，而在于它呈现了防护用品中人面贴合、气流管理和阀件密封的耦合关系。面罩需要在有限空间内兼顾密封、视野、呼吸腔和佩戴稳定性；阀门则要在低压力差下灵敏动作，在呼气结束后迅速闭合，并在清洁、更换滤材时保持拆装便利。把这些边界条件在三维数模中表达清楚，后续进行滤材匹配、阀片材料选择、模具脱模分析或样件试装时，才能减少反复修改。
