俄系摩托图拉Tula阀体安装支座结构

　　该零件面向俄系老式摩托图拉Tula车型的阀体安装需求展开，属于整车气路/油路控制单元的承载固定部件，适配TMZ 5.951系列阀体的加装与替换场景，在整车布局里承担阀体定位、管路避让、车架连接三重作用，日常行驶中需承受车体振动、阀体工作载荷以及户外路况带来的冲击，是保障阀类部件稳定运行的基础支撑结构。

　　从实际装车用途来看，这个支座直接替代原车老旧的阀体安装托架，一方面为TMZ 5.951阀体提供精准的安装贴合面，让阀体的进出接口对位准确，避免管路弯折干涉；另一方面通过板面的四个安装孔与车体预设点位锁附，把阀体工作时的作用力均匀传递到车体安装位，防止长期振动出现连接松动、阀体偏移的问题。针对老款车型配件稀缺的现状，该结构完全适配3D打印加工工艺，无需开模即可小批量制作替换件，解决复古摩托维修配件断供的痛点。

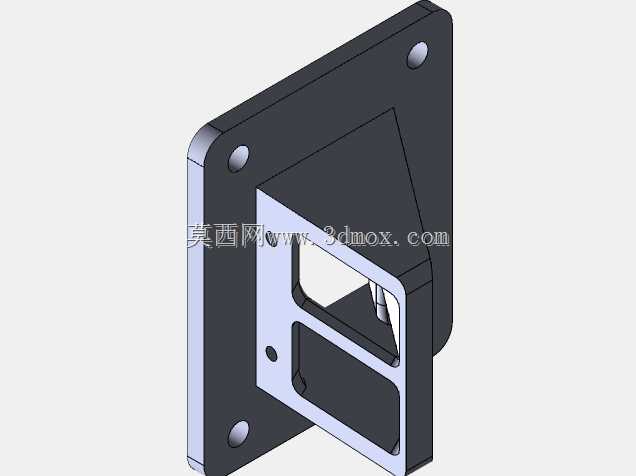

　　结构设计上优先考虑安装可靠性与加工可行性，主体采用带折边的板式承载结构，外侧大平面为车体连接基准面，四角布置沉头安装孔，锁附后螺栓头部完全沉入板面，不会突出干涉周边车体覆盖件；内侧型腔按照阀体外形做仿形镂空，既留出阀体本体的嵌入空间，又开设两处异形避让窗口，分别对应阀体的操作拨杆与管路接头位置，保证拨杆全行程动作无磕碰，管路接头可直接对接软管无需额外转接。板面额外设置的小型定位孔，用于预装时的对位销钉穿入，装配时可先通过销钉限定支座与阀体的相对位置，再锁紧固定螺栓，降低单人装车的对位难度。

　　外形与安装边界方面，支座整体为直角折弯的L型板式结构，竖直安装面的长宽尺寸匹配车体原有安装孔位间距，四个角孔的中心距严格沿用原车托架的安装基准，无需对车体打孔改造即可直接替换；折弯后的水平承载面厚度兼顾刚性与打印成型难度，边缘做圆角过渡，避免3D打印过程中出现应力集中开裂，同时消除装车时的锐边磕碰风险。内侧镂空窗口的轮廓距离阀体运动部件预留足够安全间隙，即使打印件存在小幅成型误差，也不会出现拨杆卡滞；支座整体外轮廓完全收拢在原车阀体的安装空间内，不会向外突出影响车体两侧的其他附件布局。

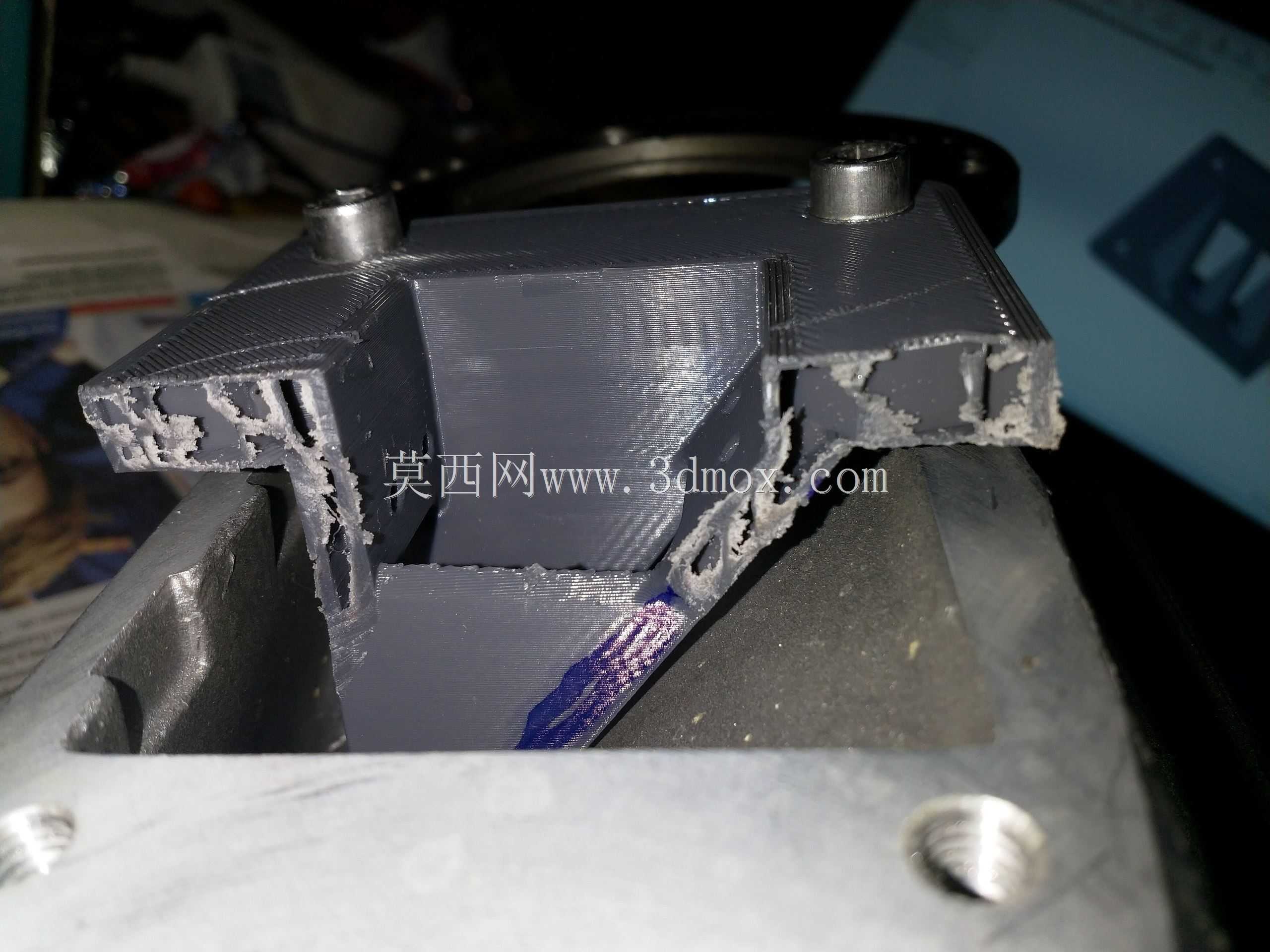

　　从建模落地的角度，整个结构的特征全部采用实体拉伸、切除、圆角命令构建，无复杂曲面特征，既可以直接导出STL格式用于熔融沉积3D打印，选用高强度尼龙或PETG材料制作满足车用振动强度要求，也可以根据使用需求转为钣金件展开图纸，采用钢板折弯焊接工艺制作金属版本，适配不同维修场景的配件制作需求。结构的壁厚经过针对性优化，承载区域保留足够厚度保证支撑刚性，非受力区域做镂空减材，整体重量控制在较低水平，不会给整车增加额外负重。
