明杆法兰连接钢制楔式闸阀结构

　　这套三维结构围绕公称通径五十毫米、公称压力四兆帕的明杆楔式闸阀展开，阀体两侧采用带接管的法兰连接形式，顶部设置橙色轮辐式手轮，阀杆沿垂直方向升降，能够在外部直接判断闸板的开启位置，适合布置在水、蒸汽、油品以及高温热媒等介质管路上。现场使用时，阀门主要承担截断通路的作用，而不是长期节流。手轮旋转后，阀杆螺母将回转运动转换为阀杆的直线位移，带动内部楔式闸板沿阀座密封面升降。全开状态下，介质通道近似直通，流阻较低，压降小，闸板不再长期受高速介质冲刷；全关状态下，楔面产生横向压紧作用，使闸板与两侧阀座贴合，从而实现截断密封。

　　建模时先从阀体流道入手，保证入口、出口、中腔和闸板运动空间之间的关系一致。阀体中法兰采用螺栓圆周布置，压盖、填料函和支架依次叠加，既保留装配层次，也便于后期出工程图时拆分件号。阀杆采用外露明杆结构，梯形螺纹段位于手轮中心，升降行程与闸板开度对应；填料区域设置压套和压盖，能够对阀杆穿过处进行密封，减少外漏风险。手轮采用轮缘、轮辐和轮毂组合造型，橙色外观与银色金属阀体形成明显区分，操作位置在管线上方，检修人员可直接辨识。

　　安装边界需要重点核对两侧法兰的螺栓孔分布、密封面外径、接管长度以及手轮顶部的操作空间。阀门接入管线后，手轮上方应保留旋转和维护距离，阀杆上升时不能与管道支吊架、平台梁或保温层发生干涉。两侧法兰对接时应保证同轴度，避免用螺栓强行拉合造成密封面偏载；阀体底部和中腔附近也需要留出检修空间，便于后期更换填料、检查阀座和拆装阀盖。对于温度较高的管路，支架不能限制阀体合理热位移，法兰紧固件应按压力等级和工况选用。

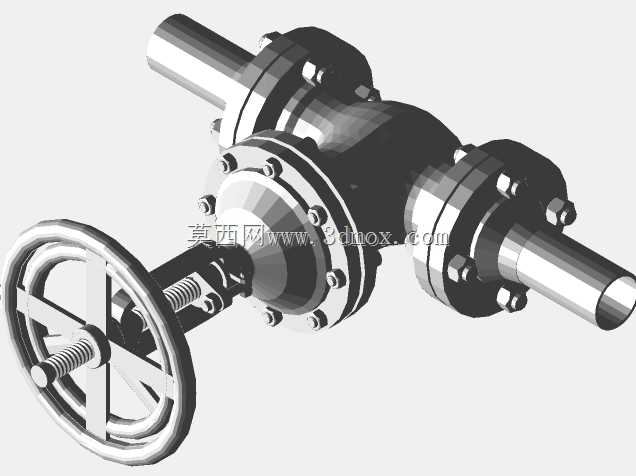

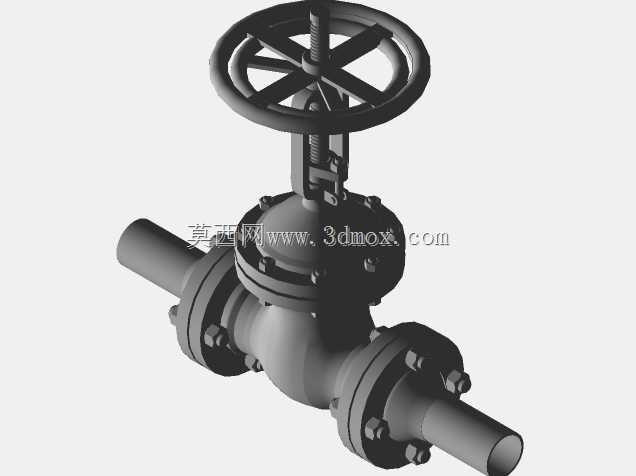

　　结构细节上，阀体中腔容纳楔式闸板，闸板两侧密封面与阀座形成配合；阀盖通过中法兰与阀体连接，中间垫片承担静密封。支架连接阀盖与阀杆螺母位置，使手轮操作力能够稳定传递。两侧端部法兰带有外接短管，短管端面和法兰密封面在模型中均按装配关系表达，螺栓、螺母以圆周阵列布置，能够直观反映现场装拆顺序。模型没有把阀门简化成单一体，而是保留了阀体、阀盖、闸板、阀杆、手轮、压盖、紧固件等主要零件的相对位置，适合用于管路布置校核、阀门外形确认、操作空间检查以及结构教学。

　　从选型角度看，这类闸阀更适合需要全开或全关的管段。若长期处于半开状态，闸板和密封面容易受到介质冲蚀，密封性能也会下降。水平管路上安装时，阀杆保持竖直向上较为合理，手轮高度应兼顾人员操作；若布置在垂直管路附近，则需要重新评估手轮旋转半径和阀杆升程。三维设计中还应关注法兰面到结构墙面的距离、管道保温后的外径、螺栓拆装工具空间以及手轮直径对通行通道的影响。

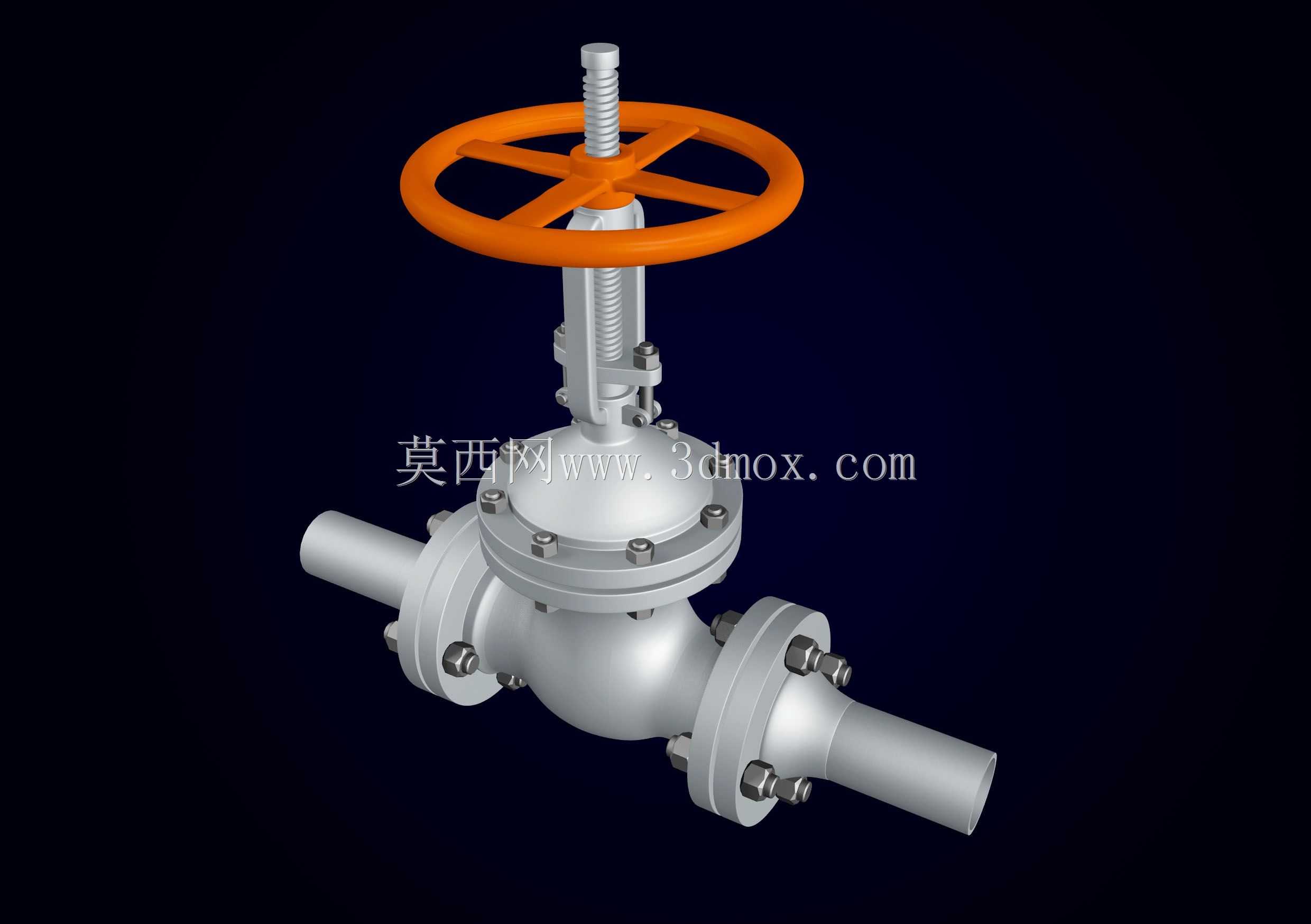

　　该作品把工业阀门的外观比例、连接方式和内部动作关系表达得较清楚：银色阀体呈现铸钢件的厚重形态，橙色手轮突出操作部件，端部法兰和短管明确了管线接口，明杆结构则让开度状态可视化。对于机械设计人员来说，它可作为石化、热力、给排水和通用工艺管线中的截断设备参考；对于建模人员来说，其价值在于理解楔式闸阀从手轮输入、阀杆传动、闸板升降到法兰安装的完整结构链条。
