大众T4运输车车门内拉手总成

　　这套三维结构围绕大众Transporter T4这类轻型运输车的车门内开启机构展开，核心是驾驶舱或乘员侧车门内侧的手动拉手总成。在厢式运输车、多功能商务车的日常使用中，车门开启频次高，内拉手既要承受乘员反复扳动的载荷，又要与门内护板、门锁拉杆、内饰盖板保持稳定配合，属于典型的高频接触式内饰功能件。模型把拉手本体、安装底座以及配套的卡扣/饰板关系拆解开，能够清楚看到力从手指作用点传递到门锁释放机构的路径，也便于在维修替换、小批量复刻或3D打印试制时核对装配边界。

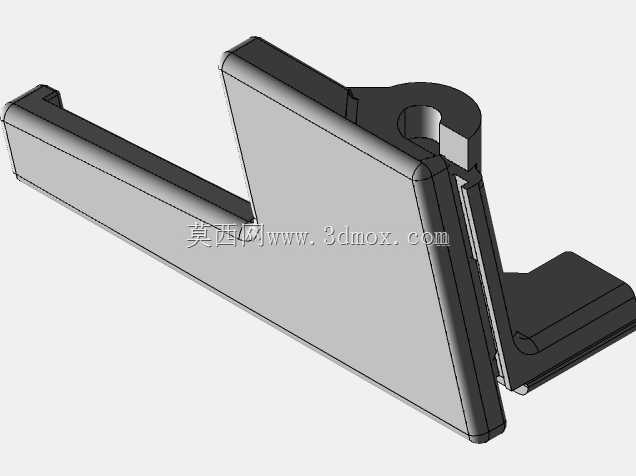

　　从实际用途看，该部件安装在车门内饰板预留的凹腔内，乘员在车内扳动拉手，通过拉手绕转轴的摆动带动门锁连杆或拉索，进而解除车门锁止状态。运输车使用环境相对复杂，驾驶员频繁上下货、乘员开关门，拉手根部与转轴区域是应力集中位置，长期使用容易出现发白、断裂或卡扣松脱。建模时对L形握持段、根部过渡圆角以及底座承托面都做了实体表达，目的就是还原这些容易失效的受力部位，而不是只做一个外观曲面。

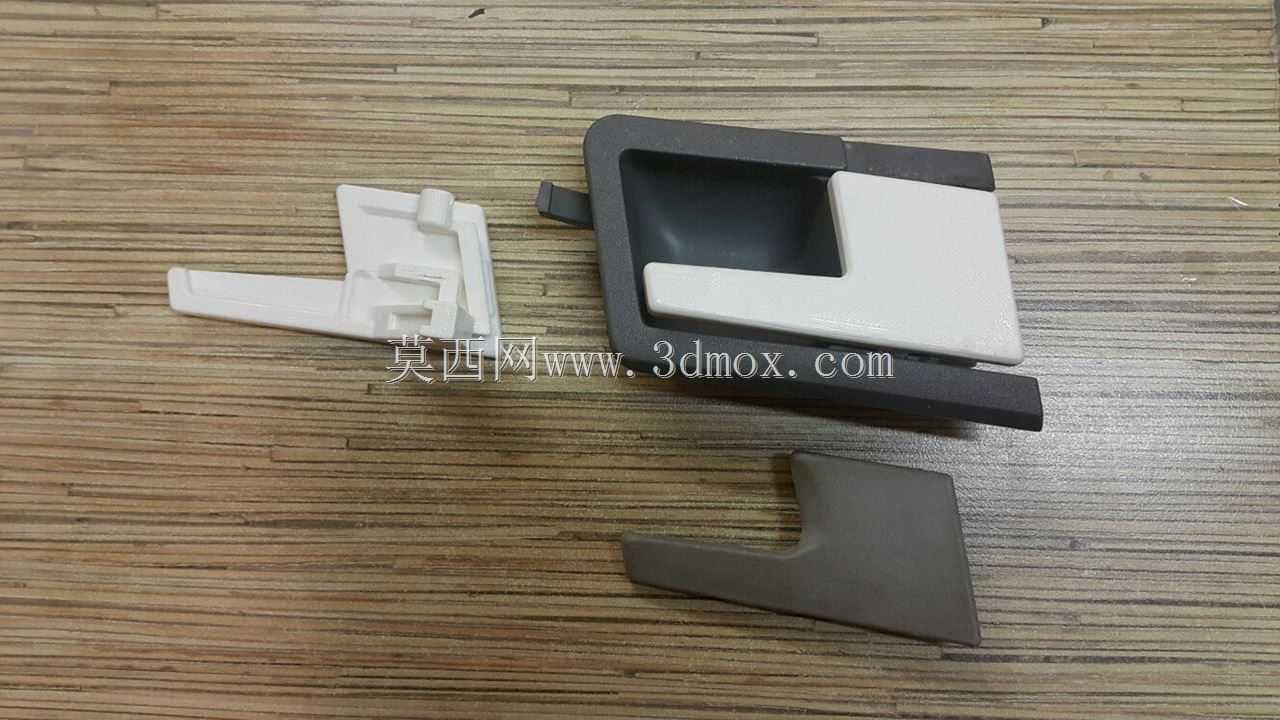

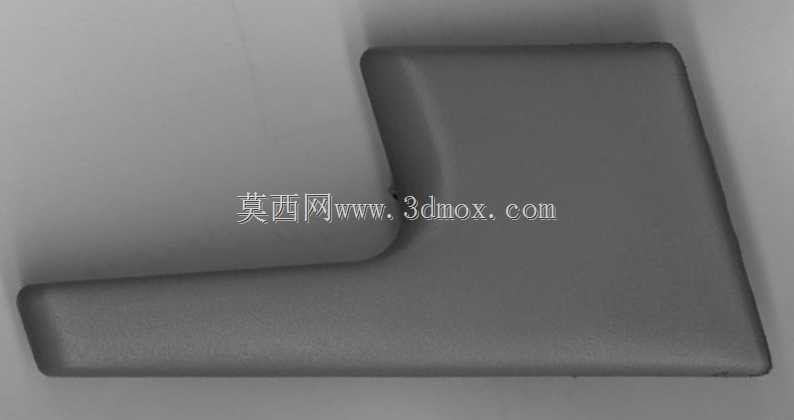

　　结构上，总成可以理解为外露握持部分与内嵌固定部分两层。外露拉手采用近似L形的悬臂造型，手指接触的长边提供足够扳动行程，短边与底座形成转动或限位配合；底座则嵌入门板凹位，承担定位、支撑和遮挡门内机构的作用。周边白色小件对应卡扣、饰盖或连杆配合结构，装配后需要保证拉手在自由状态下贴合内饰面，扳动时不与护板边缘发生干涉，回位后又能保持均匀缝隙。这类零件看似简单，但配合公差如果控制不好，容易出现拉手晃动、开启卡滞或异响。

　　设计思路上，首先要满足人手操作的人机尺度。握持段需要留出手指伸入空间，扳动角度既要能触发门锁释放，又不能让拉手转动过量而撞击内饰板。底座外形跟随门板凹槽走势，外侧轮廓与内饰风格统一，内部则预留转轴孔、限位面和连接结构。根部位置通常采用较大的圆角过渡，以降低塑料件在反复弯曲载荷下的应力峰值；安装脚和卡扣则需要兼顾装配导向与拆卸维护，卡入后要有足够保持力，同时避免在维修时一撬就断裂。

　　从安装边界考虑，拉手总成并非独立悬浮在门板上，它受门内护板开口、门锁机构位置、拉杆走向和玻璃升降空间共同约束。底座外缘需要覆盖内饰板开孔，边缘不能高出护板过多，防止乘员磕碰或视觉上突兀；背面连接点要避开门内钣金加强筋、防水膜和线束。拉手扳动轨迹范围内，要确认与门板型腔、锁体拉杆以及饰盖内壁之间留有安全间隙，尤其在低温环境下塑料件收缩、内饰件变形时，也不能出现摩擦干涉。

　　在三维建模过程中，应重点核对几类尺寸关系：一是握持段长度和宽度，决定手指接触面积与操作舒适性；二是转轴中心到手指施力点的力臂，影响开启手感和所需扳动力；三是底座安装孔位、卡扣间距与门板凹腔的匹配；四是拉手最大开启角度下的外轮廓扫掠空间；五是各配合件之间的壁厚、拔模方向和装配间隙。若用于3D打印修复，还要依据原件断裂形式适当加厚根部、优化填充方向，并在卡扣位置保留一定弹性变形量；若用于注塑复刻，则需进一步考虑分型线、浇口位置和加强筋布局，使外观面不留明显缩痕。

　　整体来看，该模型的价值不在于复杂曲面，而在于把汽车车门内开启系统中一个高频使用、易损且与内饰装配紧密相关的零件完整表达出来。结构工程师可以借此检查拉手与门锁、门板、饰盖之间的运动和装配关系；维修或改装人员可以依据模型判断替换件的安装方式；3D打印从业者也可以在尊重原始安装边界的前提下，对薄弱根部进行局部强化，保证制作出的件既能装得上，也能承受日常开关门的反复载荷。
