多路流体管路集成控制阀组装配结构

　　这套阀组结构面向流体输送与压力控制场景，常见于工艺管路分配、试验台介质回路、小型动力单元以及需要多路通断切换的设备内部。整体不是单一阀体，而是把主通道、分支接口、执行控制元件、检测接口和固定支撑整合在同一装配体中，管路走向集中，后期接入设备时可以减少分散布管带来的干涉和泄漏点。

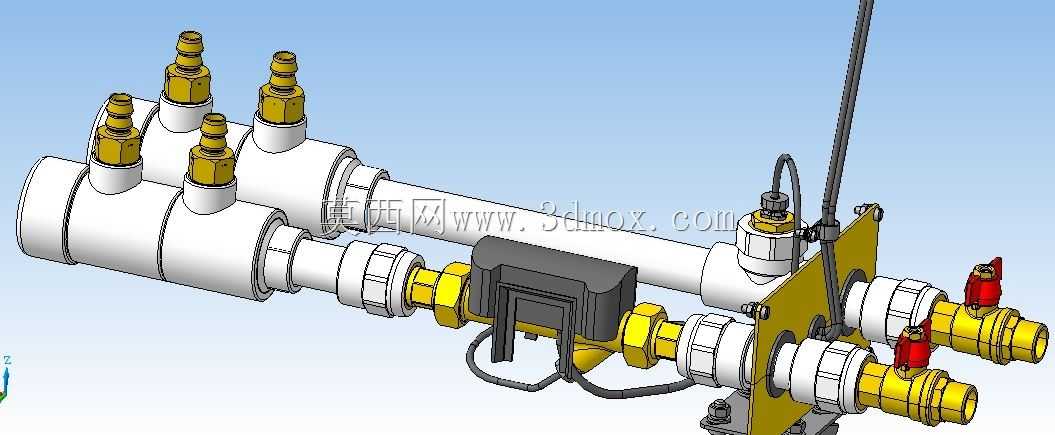

　　从布置上看，主通道采用横向贯通的圆柱管路结构，外部由多段白色管体与连接套组成，端部通过带六角特征的黄色接头完成外接。主通道上方设置四个向上的分支接口，接口端部为阶梯式金属接头，适合连接软管或小型仪表管；侧面和端部还保留红色小型控制元件接口，可用于压力取源、泄放、安全保护或辅助回路接入。这种多接口布局的核心思路，是在一条主通路上完成介质分流与状态监测，避免现场再用大量弯头、三通拼出复杂支路。

　　中部黑色块状元件通过卡装和线束固定在主管路下方，位置贴近主通道，便于与管路形成紧凑模块。其周边线缆沿管体下方弯曲布置，走线半径自然，没有强行折角；在实际建模时需要保留线束与接头、阀体之间的安全间隙，防止设备振动后线缆磨碰金属棱边。黄色安装板位于阀组右侧，板上开设固定孔和定位孔，既承担元件支撑，也作为整个阀组与设备机架连接的边界。吊装或检修时，细长杆件可作为临时吊挂、牵引或探针导向结构，但正式装配中应确认其受力范围，不应把它当作主要承载件。

　　结构设计上，各段管路之间采用套合、螺纹或卡压连接关系，接头处保留六角拧装空间，这一点在三维布局中很关键。若接头周围空间不足，现场扳手无法进入，即使模型干涉检查通过，装配和维护也会困难。模型中黄色接头与白色管体分段明确，能够直观看出密封面、锁紧段和外接段的层次；上方分支接头按阵列趋势布置，但并非完全等距，说明接口位置同时受内部通道、外部操作空间和元件尺寸约束。

　　安装边界方面，阀组长度主要由横向主通道决定，高度方向的最高点为上方分支接头，宽度方向则受侧面红色元件、黑色控制块和安装板影响。布置进设备舱时，不能只按管道外径估算占位，还应在上方预留软管插拔和接头拧紧空间，在侧面预留控制元件拆装空间，在下方预留线束弯曲半径。安装板孔位可作为定位基准，先将支架固定在机架或底板上，再连接主通道两端管路，这样能够降低多接口同时对孔造成的装配应力。

　　功能上，该结构强调介质通路的集中分配与可控切换。主通道负责连续输送，分支接口负责向不同执行端或检测端引出介质，红色小型元件可承担限压、泄压、指示或通断作用，黑色元件则与控制信号相关。对于气体、低压液体或工艺辅助介质回路，这种集成式阀组能缩短管路长度，减少接头数量，也让泄漏排查更集中。

　　建模时应重点处理三类关系：一是管体同轴关系，主通道各段必须保持同心，否则密封面会产生偏载；二是接头旋合方向，所有六角件应保留工具操作角度，不宜贴靠支架或其他阀体；三是安装板与管路的相对位置，板孔、阀口和外接端口要形成稳定基准。线束虽然不是承压部件，但在总成中属于真实空间占用件，若简化省略，后期常出现线缆压在接头下方或无法扣合护罩的问题。

　　在设备选型和结构复核中，还需要结合介质种类、压力等级、密封材料和通径确认壁厚与接头规格。三维模型本身清晰表达了组成关系和空间姿态：主通路横向承载，多路接口向上引出，控制元件侧向布置，支架集中固定，线束低位走线。这样的模块适合在狭小设备舱内作为流体控制核心使用，也便于在试验台或非标自动化设备中按接口数量进行衍生设计。
