封闭式盒式全频扬声器音箱结构

　　这套封闭箱式扬声器结构，面向桌面近场监听、小型家用影音回放、嵌入式工位广播以及教学实训电声演示场景开发，箱体采用规整长方体布局，没有额外倒相孔、被动辐射器开孔，属于典型的密闭式声学腔体设计，建模时优先还原了箱体板材拼接边界、扬声器单元安装位的配合关系，可直接用于音箱结构方案校核、安装空间干涉检查以及声学外壳的前期构型推演。

　　从实际使用逻辑来看，密闭箱的核心特性是箱体内外空气完全隔绝，扬声器锥盆向后辐射的声波被封闭在腔体内部，不会和前方声波发生声短路抵消，低频段的瞬态响应速度更快，阻尼特性由箱内空气弹簧和单元悬挂系统共同决定，回放人声、中频语音类信号时清晰度表现稳定，不会出现倒相箱常见的低频拖尾、端口气流噪声问题，很适合对语音还原度要求较高的工位呼叫、展厅讲解、小型会议扩声场景。结构设计阶段首先确定扬声器单元的安装开孔尺寸，单元法兰边贴合箱体前面板，预留均匀的螺钉锁紧孔位，前面板和单元法兰之间预留密封垫安装间隙，避免装配后出现缝隙漏气，破坏密闭腔体的声学阻尼特性。

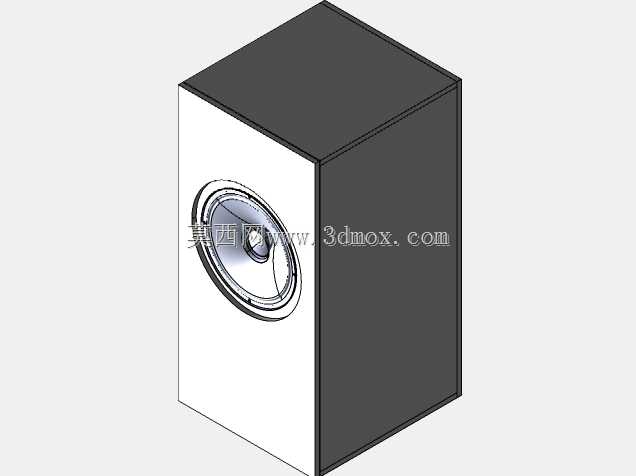

　　箱体外形为直棱直角长方体，建模时明确了各面板的装配边界：前面板厚度大于其余侧板，用来承载扬声器单元的安装载荷，避免大音量工作时面板发生共振产生异音；箱体内部净容积需要和所选全频单元的TS参数匹配，密闭箱的净容积直接决定系统谐振频率，容积过小会让低频截止频率抬升、阻尼过硬，容积过大则会让单元锥盆位移失控，大功率下容易出现打底损伤。安装边界方面，箱体背部预留接线端子安装位，侧面和底部预留壁挂、桌面支架的连接孔位，既可以直接放置在桌面、设备台架上使用，也可以嵌入控制柜、展示墙的预留安装槽内，外围不需要额外预留倒相管的通风间隙，对安装空间的兼容性更强。

　　建模过程中还原了扬声器单元的完整细节：包括锥盆振膜的曲面轮廓、折环的圆弧过渡、定心支片的支撑结构、盆架的安装法兰以及中心防尘帽的造型，这些细节不仅用于外观展示，更可以在装配校核时检查单元磁钢组件和箱体后板之间的安全间隙，避免磁钢尾部触碰箱体内壁，同时可以在箱体内壁预留吸音棉的铺设空间，密闭箱内铺设多孔吸音材料可以吸收箱内驻波，降低腔体内部声共振对回放音质的影响，建模时预留的吸音棉厚度间隙不会和单元磁钢、接线走线发生干涉。

　　结构设计上没有采用复杂的曲面造型，规整的矩形板材拼接工艺性极佳，实际生产时可以直接选用标准MDF板材、多层胶合板或者塑料注塑成型，板材裁切后通过榫接、螺钉锁紧加密封胶的方式完成拼接，所有拼接缝都保证气密性，这也是密闭音箱性能达标最核心的工艺要求，哪怕是微小的漏气缝隙，都会等效于一个隐形的泄漏孔，大幅改变箱体的阻尼特性，让低频控制力明显下降。前面板的单元开孔采用沉台设计，单元法兰嵌入沉台后表面和面板齐平，既可以减少单元周边的声波衍射，也让外观看上去更加整洁，后续加装面罩网罩时也有足够的支撑定位面。

　　这套结构同时兼顾了实训教学价值，电声相关专业的学习者可以通过该三维结构直观理解密闭音箱的工作原理：封闭腔体内的空气在锥盆往复运动时充当线性弹簧，和单元自身的顺性共同构成振动系统的弹性元件，和开口箱利用管道空气共振拓展低频的思路完全不同，结构上没有细长的倒相管道，也就不存在管道共振、端口噪声这类额外的声学问题，在有限的安装空间内可以获得更干净准确的中频回放效果。走线布局上，箱体内预留了从接线端子到单元焊片的走线路径，避免线材碰触锥盆或者振膜，工作时不会产生线材碰撞的异响，整体结构紧凑，零部件数量少，装配逻辑清晰，既可以作为小型音响产品的结构设计参考，也可以用于电声设备安装布局的空间校验。
