木塑复合板材连续挤出成型生产线

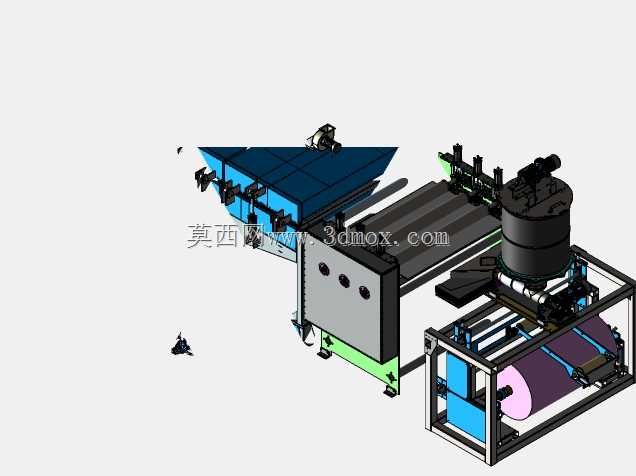

　　这套三维结构完整还原了木塑复合材料从原料投放到成品收卷的连续化加工产线，面向木粉、植物纤维与热塑性聚合物共混造粒后的板材/片材量产场景，常见于户外装饰板材、环保包装衬板、建筑模板、木塑地板基材的生产车间。产线前段配置带倾斜导料板的大料斗与定量送料机构，斗体侧边布置搅拌破拱组件，避免木纤维与塑料颗粒混合后出现架桥、下料不均的问题，料斗出口对接挤出机的喂料段，主机采用立式单螺杆挤出构型，机筒外部预留加热圈安装位与测温传感器接口，顶部驱动端集成减速电机与强制喂料座，熔融塑化后的物料经模头均匀挤出到下方的三辊压光工位。三辊压光单元采用可调间隙的辊系布局，三根压辊分别配置独立的温度调节流道与升降调节螺杆，机架侧边设置手轮与刻度标识，

　　可根据不同板材厚度快速调整辊隙，压辊两端的轴承座采用滑动导向安装在立式机架导轨上，配合锁紧机构保证运行时的刚性，挤出的高温熔体经过压辊定型后，牵引输送段承接板材向前输送，输送台采用分段式铝合金框架搭配水平托辊，台面预留冷却风刀或喷淋冷却管的安装空间，让板材在输送过程中逐步降温定型，避免内应力导致的翘曲变形。产线后段集成收卷机构，针对柔性木塑薄片或复合衬垫类产品，收卷辊采用气胀轴结构，侧边配置磁粉张力控制器与导向展平辊，机架采用方管焊接框架，外围设置安全防护栏与检修开门，所有传动部位的链轮、皮带轮都预留防护罩安装点位。整套设备的布局按照工艺流程直线排布，进料端抬高对接原料上料工位，挤出主机居中放置，压光、牵引、

　　收卷单元沿出料方向依次对齐，各单元的地脚板均开设长条形调节孔，现场安装时可微调水平位置与中心高度，保证板材输送的直线度；设备侧边预留操作维护通道，挤出机的换网工位、模头清理位置都留出足够的操作空间，电气控制柜独立布置在产线侧方，柜面排布温控表、速度调节旋钮与急停按钮，柜内预留PLC安装导轨与接线端子排位置。建模过程中完整保留了各功能单元的装配约束关系，料斗的倾斜角度、压辊的开合行程、收卷辊的装卸空间都按照实际设备的操作需求设定，管路走线沿机架侧边的线槽布置，气动元件的三联件、电磁阀组统一安装在机架侧端，既方便日常维护点检，也避免高温熔体区域对管线的热辐射影响。针对木塑物料容易在料斗结块、挤出压力波动大的特性，

　　结构设计上在喂料段增加了螺旋强制送料叶片，压光辊的表面做镀铬处理预留，防止物料粘辊，牵引段的胶辊采用上下压紧布局，压紧力通过气缸可调，适配不同厚度、不同硬度的复合板材输送，不会出现打滑或者压溃板材的问题。整条产线的安装边界按照车间常规布局规划，进料端预留上料机的对接空间，收卷端预留成品料卷的吊运取出空间，地面基础需要按照各单元的承重位置预埋地脚螺栓，控制柜与主机之间的走线距离控制在规范范围内，减少信号干扰。
