风筝冲浪碳纤维复合翼板翅片结构

　　这套翼板翅片结构面向风筝冲浪板的水下升力部件开发，核心目标是在板体滑行时提供稳定、可控的水动力升力，同时承受波浪冲击、侧向扭转和反复弯折载荷。翅片整体呈狭长弧形轮廓，前缘顺滑过渡，后缘收薄，沿展向带有明显的弯度与扭转分布，使水流在不同攻角下都能保持较平顺的附着状态。翅片根部较宽、厚度较大，用于与板体或尾鳍座连接；梢部逐渐变窄变薄，以降低诱导阻力并减轻端部颤振倾向。

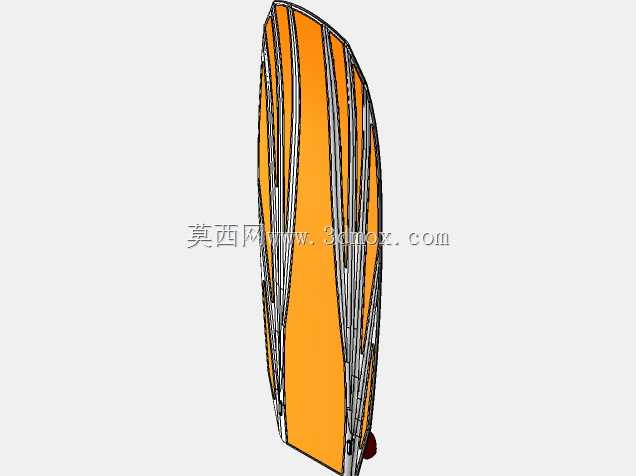

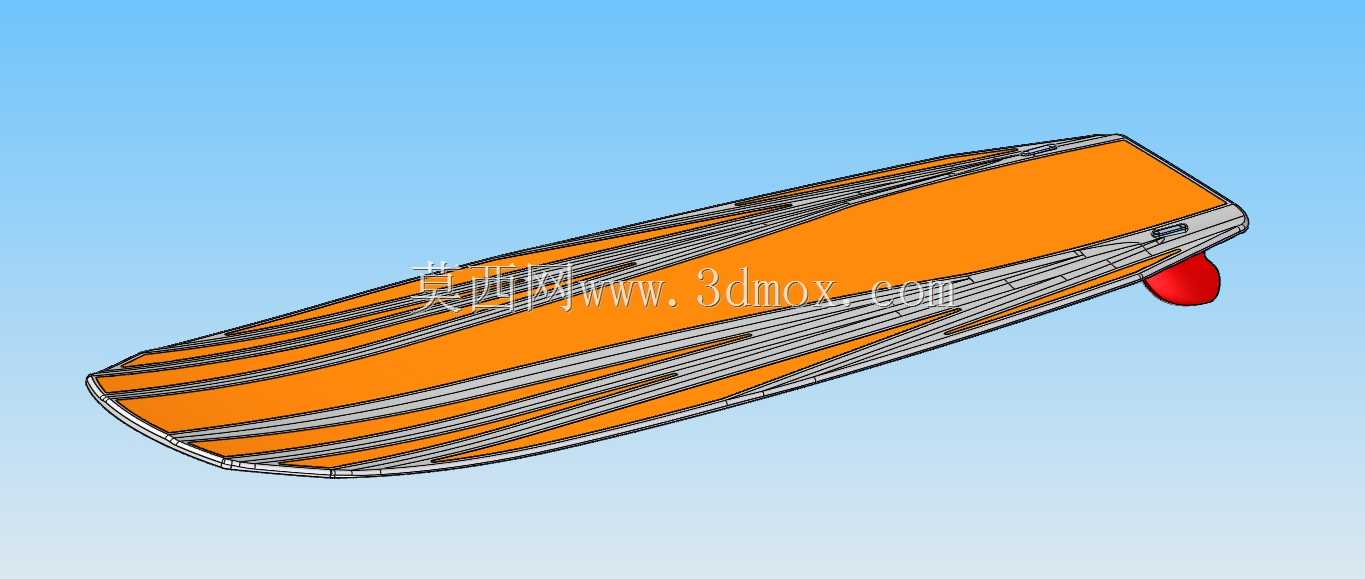

　　结构上采用泡沫芯、胶合板饰面与玻璃纤维蒙皮复合成型。泡沫芯主要承担维持翼型厚度和减轻重量的作用，低密度芯材能在保证截面轮廓的同时显著降低整体质量；玻璃纤维蒙皮提供弯曲、扭转和表面抗冲刷能力；胶合板区域则布置在载荷传递较集中的根部或加强区，改善局部承压和连接刚度。沿翅片展向嵌入两根碳纤维细条，相当于在关键受拉、受弯路径上增加纵向加强筋。碳纤维条的高比刚度能够抑制翅片在高速滑行和急转时的过度变形，使翼型几何在载荷下仍接近设计形状，从而保持升力响应和操控线性度。

　　从建模角度看，外形不能只按单一曲面拉伸处理。翅片表面需要按翼型截面、展向站位和根部圆角连续构建，前缘半径、后缘厚度以及两侧蒙皮的对称性都要控制。若曲面过渡出现折角，水流容易在局部提前分离，表现为滑行失速、抖动或板体跑偏；若根部圆角不足，复合材料铺层在脱模和实际受载时也容易形成应力集中。三维结构中应区分泡沫芯、玻纤层、胶合板加强区和碳纤维条的空间关系，尤其碳纤维条应埋入蒙皮与芯材之间的合理位置，避免过于靠近表面导致层间剪切风险。

　　实际使用场景中，这类翅片安装在冲浪板底部或水翼系统的升力面附近，随板体在水面高速运动。直线滑行时，翅片提供方向稳定和升力支撑；切浪、转向或侧风受力时，结构会同时受到弯曲、扭矩和脉冲冲击。因此设计不能单纯追求薄而尖的外观，还要在柔性与刚性之间取得平衡：适度柔性可以吸收波浪冲击，降低板面震感；刚度过低则会让翅片变形过大，造成攻角偏移和操控迟滞。两根碳纤维条的布置正是针对这一矛盾，用较少的材料质量换取关键方向上的刚度提升。

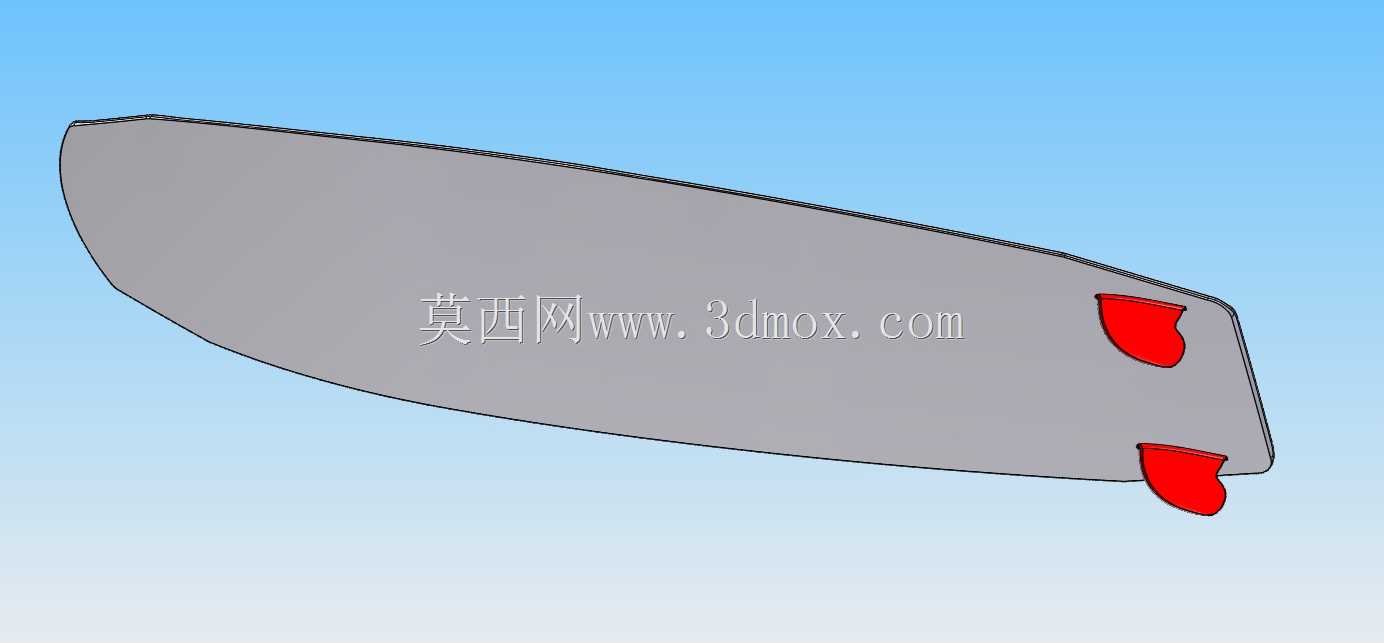

　　安装边界方面，根部需要预留与板体连接的贴合面、紧固件位置或粘接区域。若采用螺接，根部厚度和胶合板加强范围应覆盖螺栓承压区，避免泡沫芯直接承受夹紧力；若采用粘接，则需保证根部底面与板体曲面匹配，并有足够的胶层面积。翅片外露部分的展高、弦长和后掠形态会影响吃水深度、转向半径和浅滩通过性，因此在装配设计时要结合板底空间、脚位区域和尾流位置校核，避免翅片与板体边缘、脚套或其他附件发生干涉。

　　成型工艺上，泡沫芯需要按翼型毛坯加工，胶合板加强件在铺层前定位，碳纤维条沿预定展向路径铺设，玻璃纤维蒙皮再整体包覆。固化后对前缘和表面进行修形，保证线型连续；后缘不宜做成绝对锋利的危险薄边，而应在满足水动力性能的前提下保留可制造、抗冲击的厚度。维修层面，若翅片端部受撞，泡沫芯和玻纤蒙皮可局部修补，而碳纤维条若发生断裂或褶皱，则会明显影响整体刚度，需要重点检查。

　　该结构体现了轻型水上运动器材的典型设计思路：用复合材材料组合实现复杂曲面，用芯材维持形状，用高模量纤维控制变形，用局部木构件解决连接承压。三维建模时不仅要还原外观弧面，还应表达内部加强条、芯材分区和根部安装关系，这样才能为铺层、加工、装配和强度校核提供有效依据。
