双层可移动工业置物周转推车结构

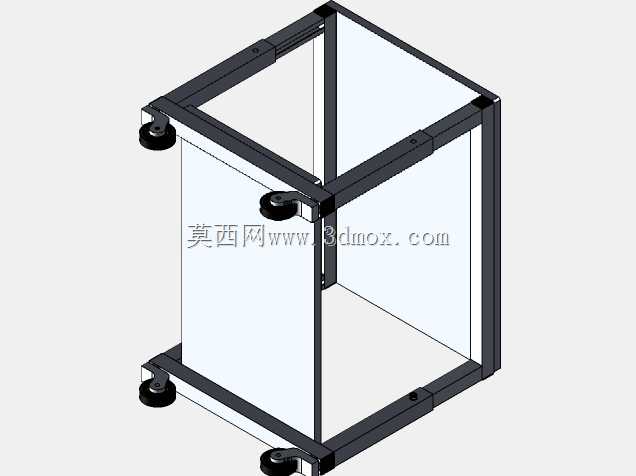

　　这套双层移动置物台车的结构方案，主要面向车间工序间物料转运、实验室小型仪器临时承载、装配工位旁工具与工件就近放置这类实际场景。在做结构拆解时，最先需要明确的是底部行走边界：四个万向脚轮分别布置在框架四角的正下方，轮架连接板与下层方管框架的底面通过紧固件锁附，轮体向外探出的尺寸很小，整车的转弯半径基本由车体自身长宽决定，在狭窄设备通道内推行时，不需要预留过多侧向余量，脚轮的安装孔位在建模时做了独立特征保留，后续如果需要更换带刹车的轮组，或者调整轮径来适配车间地面的接缝高度，只需要修改底部连接法兰的对应孔距，主体框架不需要改动。

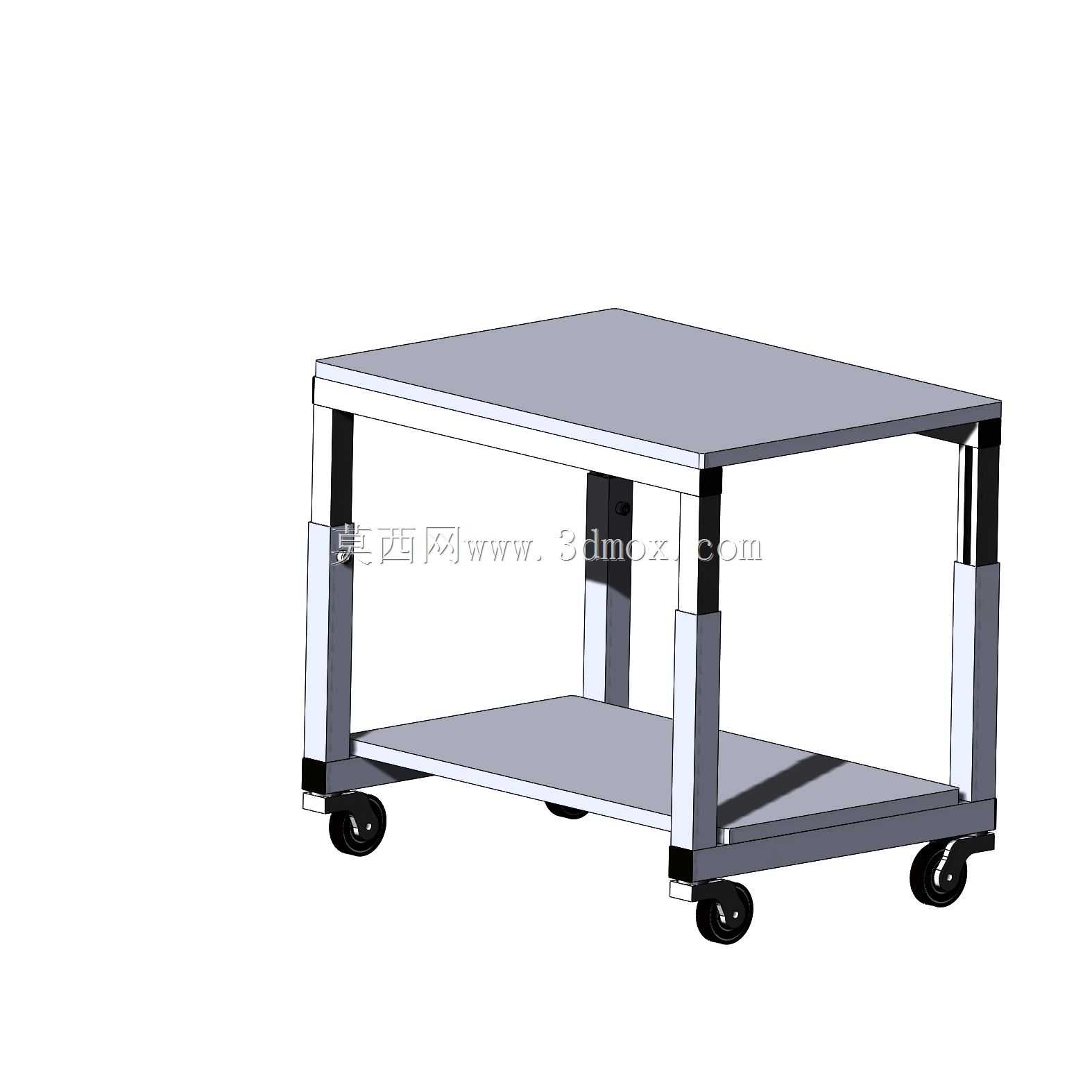

　　框架主体采用矩形管材做四立柱支撑，四根立柱从下层台面的四个角点垂直向上延伸，一直支撑到上层台面的底部，立柱与上下两层台面的边框采用齐平对接的布局，没有向外突出的连接耳板，这样的处理一方面是避免推行过程中突出构件勾挂周边设备线缆，另一方面在多台台车并排停靠时，侧面可以完全贴合，减少车间通道的占用宽度。上下两层承载台面都采用整幅平板铺设，平板边缘与边框管材的顶面完全贴合，台面四周没有做凸起翻边，这个设计取舍是结合实际使用需求确定的：如果放置的是规整周转箱、仪器底座这类平整工件，无翻边台面在取放大件物料时不会产生干涉，叉车或者手动液压车从侧向托举台面时也有足够的伸入空间；如果后续使用场景需要防止小件物料滑落，也可以在台面四周预留的安装孔位上加装可拆卸围挡，不需要对主体台面做二次加工。

　　整体高度的设定兼顾了人工取放物料的 ergonomic 要求，上层台面的高度大致匹配成年人站立时的手部操作高度，站在台车旁整理工具、拿取常用工件时不需要过度弯腰，下层台面距离地面留出了足够的 clearance，既可以放置重量更大、不需要频繁拿取的工件，也能避免日常清扫地面时污水、杂物堆积在台面板下方。立柱在上下两层台面之间的中段位置没有设置额外的横撑，这个区域完全留空，方便操作人员从侧面直接把物料放到下层台面上，不会被横向杆件挡住动作路径，框架的抗侧扭能力通过四个角的立柱与上下边框的满焊连接来保证，在额定承载范围内，推行过程中框架不会出现明显的平行四边形形变。

　　建模过程中所有管材的交接位置都做了贴合处理，没有出现构件互相穿插的干涉问题，脚轮的转动自由度在装配层级里做了保留，可以直观模拟推行转向时轮体的摆动轨迹，验证轮体在最大转角状态下不会和框架支腿发生碰撞。台面的板材厚度、管材的壁厚都做了参数化关联，如果后续需要根据承载重量调整规格，只需要修改对应参数就能完成全结构的更新，不需要重新绘制草图。在安装边界方面，整车所有外露构件都没有尖锐外伸的棱角，管材的端面都做了封板处理，避免管材内部积灰积液，四个脚轮的安装高度可以通过轮架的调节结构做小范围补偿，即使地面存在轻微不平整，也能保证四个轮子同时着地，不会出现推行时车体晃动的问题。

　　这类台车在自动化生产线旁的使用频率很高，常用来临时放置装配用的工装夹具、待检测的小型零部件，也可以作为移动式检测平台，把便携式测量仪器固定在上层台面上，推移到不同设备位址完成巡检作业。结构上没有复杂的传动构件，所有受力路径都直接清晰：台面承载的重量直接通过边框传递到四根立柱，再向下传递到底部框架和脚轮，没有多余的传力环节，后期维护只需要定期检查脚轮的转动状态和紧固件的松紧，维护成本很低。
