空间结构部署用双侧弹性夹紧机构

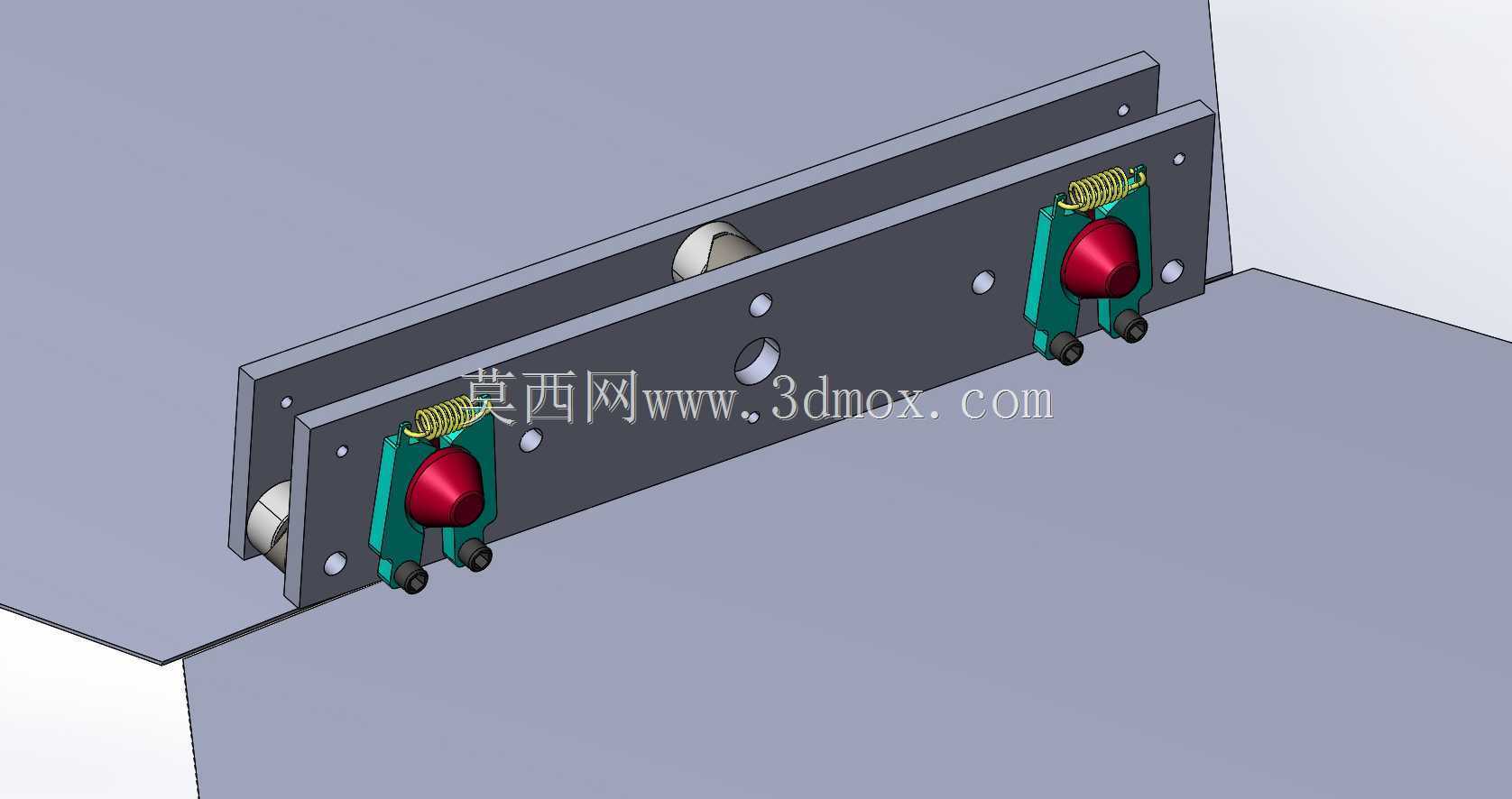

　　在电力设备柜体、模块化框架组装、工业型材拼接的现场作业场景中，经常会遇到需要在狭长安装空间内完成两个垂直排布构件快速锁紧固定的需求，常规的单侧螺栓压紧结构不仅需要预留足够的扳手操作空间，在长期受振动载荷的工况下还容易出现预紧力衰减、构件移位的问题，这套双侧对称布置的弹性夹紧机构正是针对这类空间受限的角接安装场景设计的。从实际功能逻辑来看，这套机构的核心作用是在不额外占用构件外侧操作空间的前提下，完成两个垂直拼接板件的快速夹紧与长期定位，机构整体依托长条形安装基板做承载，基板上预先加工了多组不同直径的安装孔位，既可以通过螺栓将基板预先固定在其中一块待拼接的构件上，也能根据不同的板厚调整两个夹紧单元的安装间距，

　　适配3mm到12mm厚度范围内的金属或非金属板材拼接需求。两个对称布置的夹紧单元采用弹簧预紧+凸轮锁止的复合结构，日常状态下弹簧会将夹紧顶块维持在张开位置，方便待夹紧的板件顺利插入安装位，当板件就位后，只需要按压端部的红色操作帽，内部的凸轮结构就会带动顶块向前伸出，配合基板上的定位凸点将板件牢牢压在基准面上，整个锁紧过程不需要额外工具，单手即可完成操作，在需要拆卸维护时，反向扳动操作帽就能快速释放夹紧力，大幅提升现场组装与后期运维的效率。从设计思路层面拆解，这套机构没有采用复杂的传动结构，所有受力部件都做了等强度优化，夹紧顶块与板件接触的位置做了防滑滚花处理，避免受横向载荷时板件出现滑移，弹簧的选型经过反复校核，

　　既保证足够的预紧力抵消设备运行带来的振动冲击，又不会因为预紧力过大导致操作费力或者压伤板件表面。安装边界方面，整套机构的总厚度控制在45mm以内，安装基板的长度可以根据实际使用场景裁切，两个夹紧单元的中心距最小可以调整到80mm，最大支持间距300mm的安装需求，基板上预留的腰型孔可以补偿±5mm的安装位置误差，降低现场安装的对位精度要求。在实际应用中，这类夹紧机构除了用在电力变压器柜体的内部构件固定，还可以拓展到自动化生产线的工件快速定位、仓储货架的层板快速调节、实验设备的工装快速换装等场景，相比传统的螺栓连接方式，不需要在待夹紧的板件上加工螺纹孔，不会破坏板件的表面防腐层，对于一些需要频繁拆装的检修位来说，

　　能大幅降低反复拆装螺纹带来的构件损耗。机构的所有运动部件都做了防脱设计，弹簧被完全包裹在支架内部，不会因为长期使用出现弹簧弹出的安全隐患，操作帽的外形做了圆弧过渡，操作人员在按压操作时不会出现硌手的问题，夹紧到位后会有明显的触感反馈，不需要额外观察就能确认锁紧状态，避免出现假锁导致的构件脱落风险。从结构受力的角度分析，当机构处于锁紧状态时，凸轮的过死点设计可以实现机械自锁，即使弹簧出现一定程度的弹力衰减，也不会因为振动导致夹紧机构自行松脱，每个夹紧单元的额定夹紧力可以达到120N，两个单元同时工作时可以满足绝大多数中小型结构件的固定需求，对于需要更大夹紧力的场景，也可以通过更换刚度更高的弹簧来调整夹紧力参数，不需要改动整体的安装尺寸，具备不错的场景适配性。
