钢结构桁架式遮阳棚框架三维设计

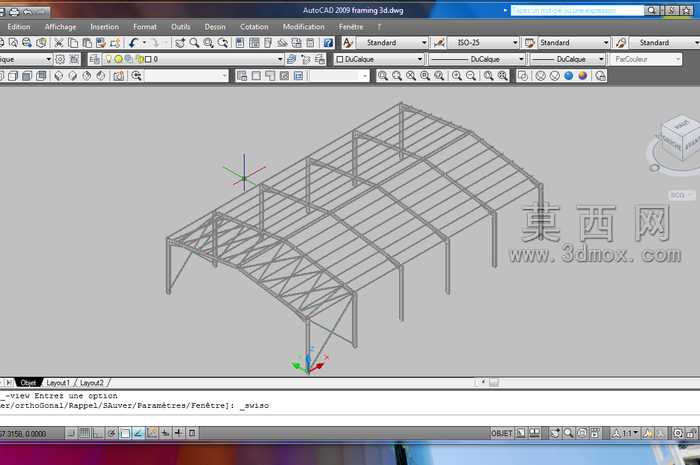

本作品为钢结构桁架式遮阳棚框架的三维建模成果，建模过程依托三维设计环境完成整体结构的参数化搭建，首先依据常规户外遮阳棚的跨度、高度及荷载需求确定整体轮廓尺寸，将整体框架拆解为立柱、纵向主梁、横向桁架、顶部檩条四个核心组成部分逐一建模。建模过程中严格遵循钢结构构件的实际规格比例，立柱采用等截面矩形钢构件，底部设置平整的安装基准面，便于后续模拟现场安装固定的工况；纵向主梁沿棚体长度方向通长布置，与立柱顶端采用刚性连接节点，建模时还原了节点处的加劲肋结构，保证连接部位的力学表现符合实际工程要求。横向桁架部分采用三角形腹杆组合结构，上弦杆适配顶部遮阳板材的安装弧度，下弦杆与纵向主梁可靠连接，腹杆按照受力最优的角度均匀排布，既减少了钢材用量，又保证了整体框架的抗风、承重性能，建模时对每一段杆件的衔接处做了共面处理，避免出现结构缝隙或重叠错误。顶部檩条沿棚体跨度方向等距布置，与桁架上弦杆预留安装孔位，可适配不同材质的遮阳面板安装需求。整体模型未添加多余装饰材质，仅保留钢结构的原生金属质感线框显示效果，清晰展现内部的杆件排布逻辑与传力路径，所有构件的尺寸参数均可编辑调整，可根据实际场地的跨度需求修改对应杆件长度、数量，快速生成适配不同场地尺寸的棚架方案，可用于户外遮阳棚、简易停车棚、厂区临时物料堆放棚的结构方案演示、构件预制加工参考以及施工安装交底使用，模型的结构逻辑清晰，构件拆分合理，能够直接导出构件加工图用于生产下料。
