级进冲压料带工位排布结构设计

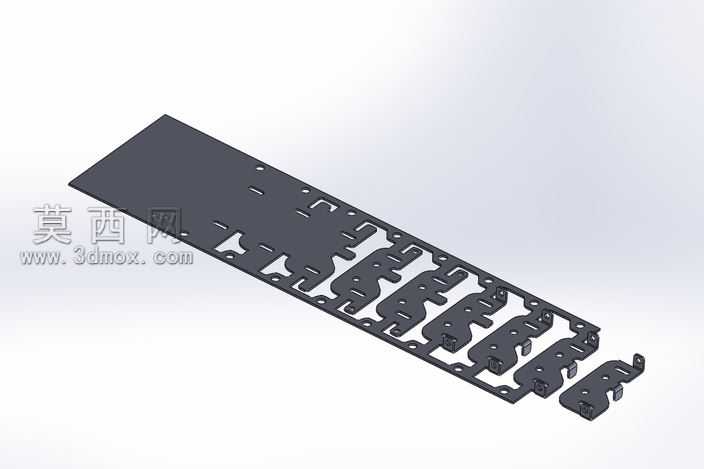

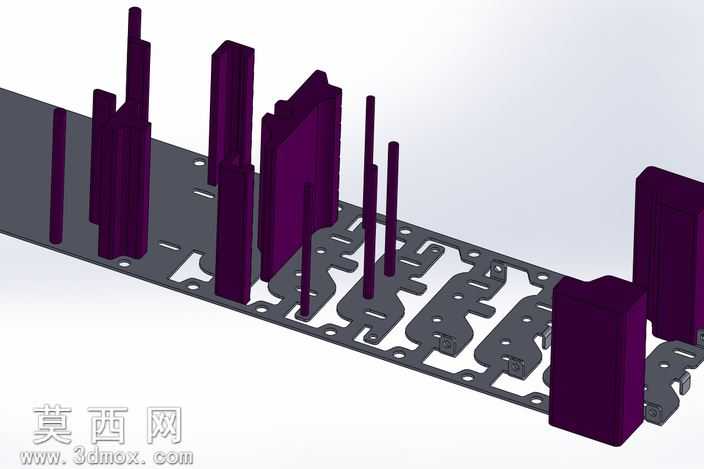

本作品为冲压级进模料带工位排布的三维结构设计，整体建模过程基于参数化三维设计软件完成，首先依据冲压件的成型工艺顺序，规划料带的送进步距与各工位的加工内容，将冲裁、弯曲、成型、切边等多道工序沿料带送进方向依次排布，保证每一步工位的加工负荷均衡，避免局部工位冲压力过大导致模具寿命降低。建模阶段先绘制料带的基体平板轮廓，按照步距尺寸定位每个工位的加工区域，再逐一构建各工位对应的成型凸模、凹模以及料带上的预加工切口、定位孔结构，紫色的工位成型块对应不同工序的成型作业结构，与灰色料带基体形成清晰的视觉区分，方便查看各工位的成型动作与料带变形状态。材质设置上，料带基体赋予常规冷轧钢板的哑光金属质感，工位成型块采用深紫色工程塑料材质模拟模具工作零件的示意效果，渲染阶段采用柔和的均匀布光，避免金属材质出现过强反光遮挡结构细节，同时开启环境遮蔽效果，让料带上的镂空切口、定位孔以及工位块的立体轮廓更具层次感，清晰展现各结构之间的装配位置关系。设计过程中重点考量料带的载体连接强度，在各工位之间预留足够的连接料桥，保证料带在连续送进过程中不会出现拉断、变形偏移的问题，同时对每个工位的成型方向进行校核，避免出现侧向成型结构导致模具结构过于复杂，所有工位的冲裁、成型动作均沿垂直料带方向完成，适配常规的机械式压力机安装使用需求。整体结构排布紧凑，步距尺寸经过反复优化，在保证所有工序完整排布的前提下尽可能缩小料带宽度，提升原材料利用率，各工位的定位结构与料带上的定位孔精准对应，保证送进过程中的加工精度，减少冲压过程中的尺寸偏差，模型完整还原了级进冲压料带从平板毛坯到逐步成型为最终零件的全流程工位状态，可作为冲压工艺设计、级进模结构方案验证的参考模型，帮助设计人员快速校核工艺排布的合理性，提前发现工位干涉、成型顺序不合理等潜在问题。
