方形轴流散热风扇金属防护网罩设计

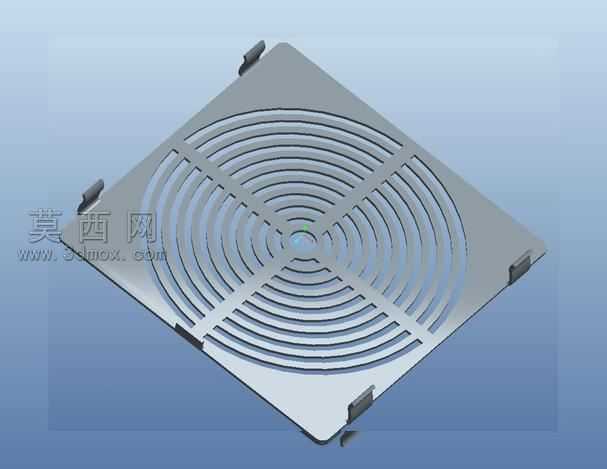

本作品为方形轴流散热风扇配套的金属防护网罩三维模型，建模过程依托Pro/Engineer Wildfire平台完成，整体采用自顶向下的参数化设计思路，首先以标准120mm方形风扇的安装尺寸为基准，绘制出带圆角的方形外框基准草图，外框边缘预留四个对称分布的弹性卡扣结构，卡扣采用带导向斜角的悬臂式设计，建模时通过拉伸、拔模、倒圆角特征组合实现，确保卡扣与风扇边框卡槽的装配间隙控制在0.15mm以内，兼顾安装便捷性与卡接牢固度。网罩主体的防护格栅采用同心圆弧加十字加强筋的组合结构，建模时先绘制中心定位基准，以中心为圆心绘制等间距排布的同心圆弧，圆弧宽度统一设置为1.2mm，相邻圆弧的通风间隙为4mm，既保证手指无法伸入接触扇叶满足安全防护要求，又尽可能降低通风阻力；十字加强筋沿方形外框的对角线方向排布，筋条宽度与圆弧格栅保持一致，与所有同心圆弧做合并连接处理，提升网罩整体结构强度，避免受外力挤压时发生变形。材质设定为镀锌冷轧钢板，渲染时赋予金属哑光镀锌材质，调整材质的粗糙度、金属度参数还原真实五金件的表面质感，同时添加轻微的环境反射效果，让模型呈现出真实金属件的视觉表现。建模过程中对所有安装卡扣的位置做对称约束，确保四个卡扣的尺寸、角度完全一致，避免装配时出现对位偏差；对格栅的所有棱边做0.2mm的倒圆角处理，去除锐边防止安装使用时划伤操作人员。整体模型的结构完全匹配量产五金冲压件的工艺要求，所有特征均满足冲压模具的开模条件，无倒扣、无壁厚突变区域，可直接导出工程图用于冲压模具开发与样品打样，网罩的通风率经过参数校核，能够满足对应规格轴流风扇的散热通风需求，同时防护等级满足常规家电、工控设备的安全使用标准。
