高精度工业伺服电机三维数模

　　在自动化产线升级与精密装备国产化的进程中，伺服驱动单元始终是决定整机动态响应与定位精度的核心执行部件，本次完成的这款中等功率伺服电机三维结构，正是面向高节拍工业场景所做的具象化设计还原。从实际落地工况来看，这类7.5kW等级的伺服动力单元，常被部署在数控加工中心的进给轴、龙门机械手的升降横移机构、高速包装线的主牵引辊道，以及锂电卷绕设备的张力控制工位，它既要在毫秒级周期内跟随控制器指令完成扭矩输出，又要在连续启停、正反转切换的工况下保持轴端跳动量在允许阈值内，这就要求三维建模阶段不能只做外观包覆，必须把安装接口、动力与反馈走线空间、周边避让边界全部做实。

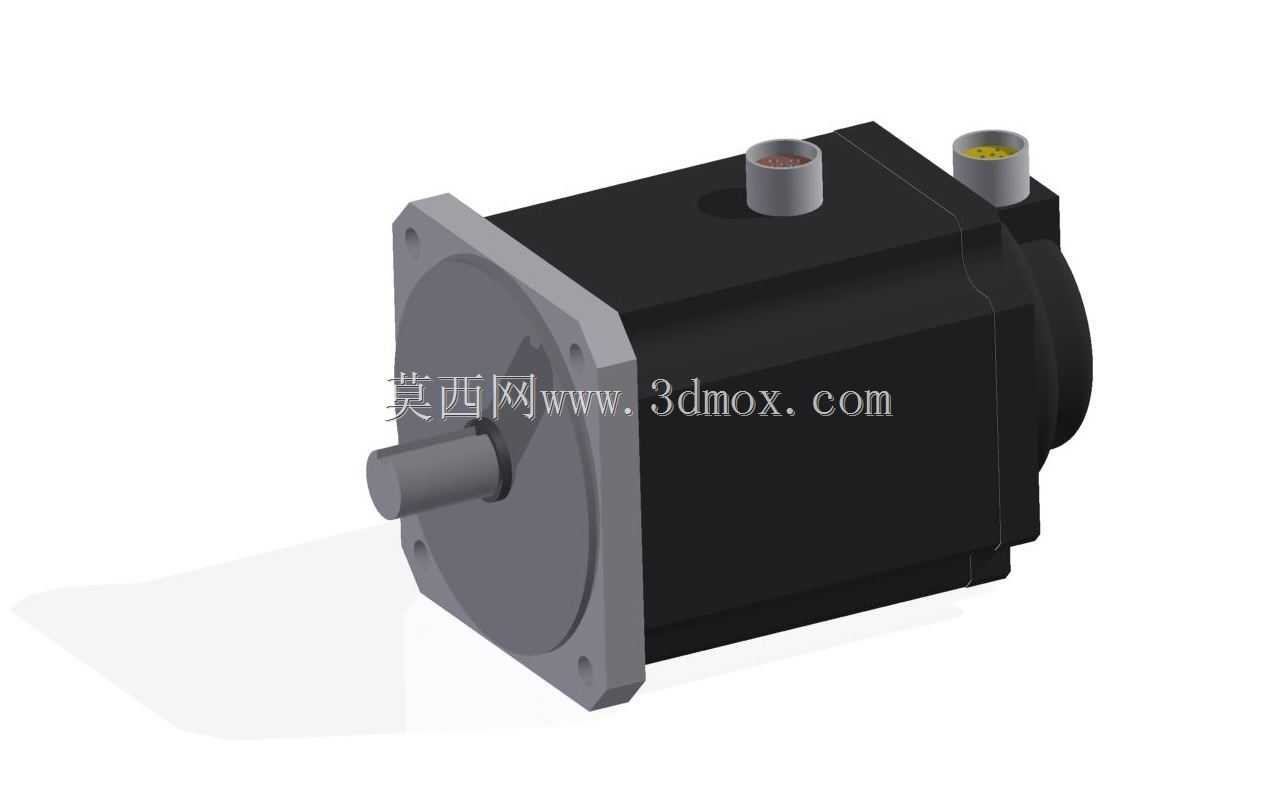

　　做结构数模时最先敲定的往往不是外壳曲面，而是前端法兰的安装基准。方形安装法兰采用四边带沉孔的布局，止口凸台与输出轴保持严格同轴，这部分尺寸直接决定电机装入设备墙板时的定位精度——现场安装时，操作工将止口嵌入墙板定位孔，穿入紧固螺栓即可完成径向定位，无需额外打表找正，大幅缩短装配工时。输出轴采用平键联结结构，轴伸长度与直径匹配常规联轴器规格，既可以通过梅花联轴器连接滚珠丝杠，也能通过同步带轮驱动长距离输送机构，轴肩处预留的挡圈槽可对传动件做轴向限位，避免高速换向时零件窜动。

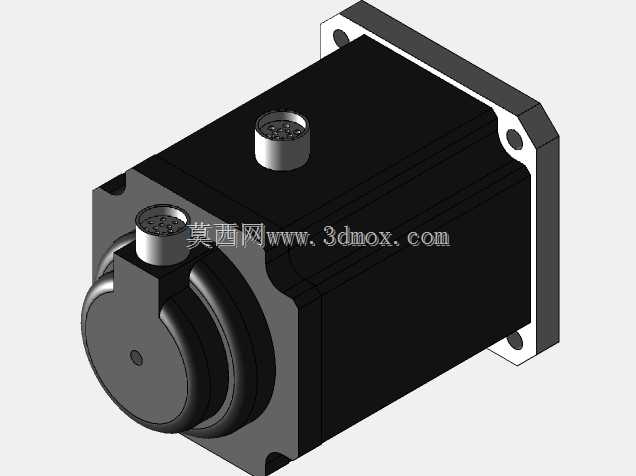

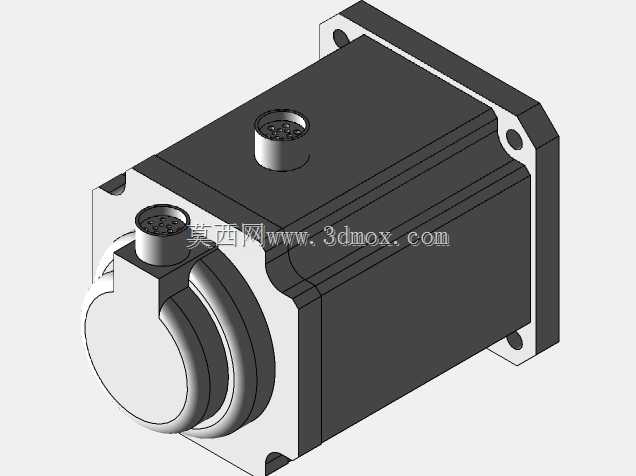

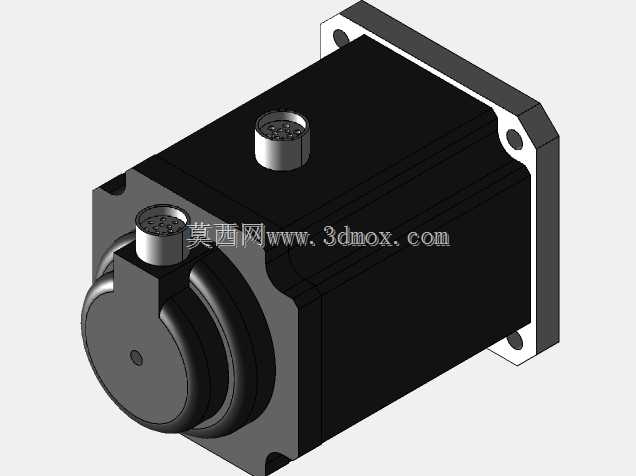

　　电机主体的筒状机壳并非简单圆柱拉伸，表面的散热筋走向与壳体壁厚经过匹配，自然对流工况下可将定子绕组产生的热量快速传导至外表面，若设备部署在密闭机柜内，也可在机壳外周加装风冷罩或对接水冷板，数模里预留的壳体安装平面无需二次改孔即可兼容附加散热组件。机壳顶部的两个连接器接口做了差异化布局，较大的接口对应动力绕组接线，较小的接口接驳编码器反馈线缆，接口朝向垂直向上，在设备布线时线缆可直接沿机架线槽向上敷设，避免线缆弯折半径过小导致芯线断裂，接口处的螺纹锁紧结构也能在车间多油污、多切削液飞溅的环境下保持防护可靠性。

　　从整机边界来看，这款电机总质量控制在21kg左右，额定扭矩点对应35.8N·m，这个参数区间刚好填补了小功率步进驱动与大功率主轴电机之间的动力空白。在做设备布局校核时，工程师可直接将数模导入装配体，模拟电机全行程运动过程中后端盖是否会与设备护板、拖链发生干涉：比如在六轴关节机器人的腰部回转工位，电机往往要内嵌在铸件腔体内，此时数模给出的机身最大外径、后端编码器凸起高度，就是腔体铣削加工的最小空间依据；而在AGV小车的行走驱动轮组旁，电机侧向安装时顶部连接器的高度，又决定了车体上盖板的离地间隙。

　　细节结构上，前端盖与机壳采用止口配合加周向螺栓锁紧，装配后两端轴承室的同轴度可得到保证，后端盖内侧预留的编码器安装腔，可兼容增量式光电编码器或多圈绝对值编码器，不同反馈方案仅需更换后端小盖板，主体机壳与定子组件完全通用，这种平台化设计思路能大幅降低备件库存种类。机身底部可选配的安装脚架，支持法兰安装与底脚安装两种形式切换，面对老旧设备改造时，即便原设备没有预制法兰安装面，也可通过底脚将电机固定在设备底座平面上，通过带轮中心距调整实现皮带张紧。

　　在动态性能匹配层面，该电机的转子转动惯量经过优化，既不会因惯量过大导致驱动器响应滞后，也不会因惯量过小在驱动大负载惯量的转盘时出现共振，通常搭配对应功率等级的伺服驱动器，即可完成位置、速度、扭矩三种控制模式切换，在贴装设备的快速点位运动、收卷工位的恒张力控制、压力装配工位的扭矩限定场景中都能稳定运行。数模完整还原了从轴端键槽、法兰沉孔、机身散热结构到顶部连接器的所有外部特征，结构工程师在做整机方案时，无需反复测绘实物即可完成干涉检查、连接件选型与布线规划，机械加工人员也能通过数模直观理解各配合面的公差要求，让动力单元的选型与装配环节从前期设计阶段就规避掉安装错位、空间不足等常见现场问题。
