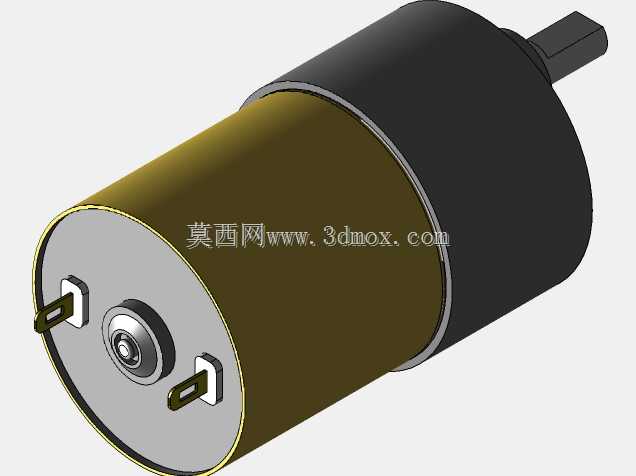

带减速机构37GB直流驱动电机结构

　　在小型自动化传动场景里，这类带减速结构的直流电机是非常常见的动力执行单元，常见于智能小家电传动、小型输送线驱动、自动售货机出货机构、智能门锁锁舌驱动、桌面级小型设备的动力输出端，很多需要低转速大扭矩的紧凑安装场景，都会优先选用这类集成减速箱的直流电机，不用额外单独匹配减速机构，能大幅缩减整体安装空间。从结构设计来看，这款电机采用驱动段与减速段同轴串联的布局，输出轴从减速箱端盖中心伸出，端盖周向均布安装孔，用于和设备安装面做刚性固定，安装时需要注意输出轴的轴向窜动间隙预留，避免装配时轴承受额外轴向力影响寿命。减速段内置多级直齿减速齿轮组，将电机本体的高转速低扭矩输出，通过齿轮啮合减速转化为低转速大扭矩的动力输出，

　　齿轮组的啮合间隙在建模时已经预留了合理的公差范围，既不会因为间隙过大导致输出端回差超标，也不会因为间隙过小出现齿轮卡滞、运转阻力过大的问题。电机本体采用圆柱式外壳，外壳同时作为磁轭的一部分，内置永磁体定子与绕线转子，尾部预留接线端子，用于连接直流供电回路，接线时需要注意正负极对应转向需求，反向接线即可实现输出轴反转，适配需要正反转切换的传动场景。从安装边界来看，整机为圆柱式外形，最大外径为37mm，这也是型号中37标识的来源，输出轴为单扁位D型轴，这种轴型可以和配套的传动轮、摇臂做周向固定，不用额外打顶丝孔就能传递足够的扭矩，避免传动件和输出轴之间出现打滑空转的问题。端盖上的安装孔为通孔，采用端面法兰安装的方式，

　　安装时只需要在配套设备的安装面上加工对应孔位的螺纹孔，用螺丝从端盖侧穿入锁紧即可，安装定位方便，同轴度容易保证。在实际选型应用时，这类电机的输出转速由减速比决定，不同减速比可以适配不同的线速度需求，扭矩输出随减速比增大而提升，选型时需要核算负载端的实际运行扭矩、启动扭矩，预留1.2-1.5倍的安全系数，避免长时间过载运行导致电机过热烧毁、齿轮崩齿。建模过程中，对减速箱内部的齿轮传动配合、轴承安装位、输出轴密封位都做了细节还原，端盖与壳体的配合止口也做了对应尺寸的建模，方便设计人员直接参考做安装位的适配设计，不用再反复测绘实物尺寸。这类集成减速箱的直流电机相比单独搭配减速机构的方案，整体同轴度更好，传动效率更稳定，装配工序更少，

　　在批量设备生产中能有效降低装配工时与采购成本，同时因为整机是一体化结构，运行时的噪音控制也比分体组装的方案更优，适合对运行噪音有要求的民用小型设备场景。在结构细节上，输出轴与减速箱端盖之间设置有含油轴承支撑，既可以承受径向负载，也能承受一定的轴向力，满足多数小型传动场景的负载需求，尾部的端盖做了封闭式设计，可以阻挡日常使用中的灰尘、少量飞溅液体进入电机内部，提升整机的环境适应能力。建模时还原了各部件的装配关系，包括齿轮的啮合位置、轴承的安装卡位、壳体的扣合结构，设计人员可以直接参考该模型做安装支架、传动连接件的配套设计，也可以用于设备装配模拟、运动干涉检查，提前预判装配过程中可能出现的结构干涉问题，减少实物打样的迭代次数。
