十二吨手动框架式液压压装整机

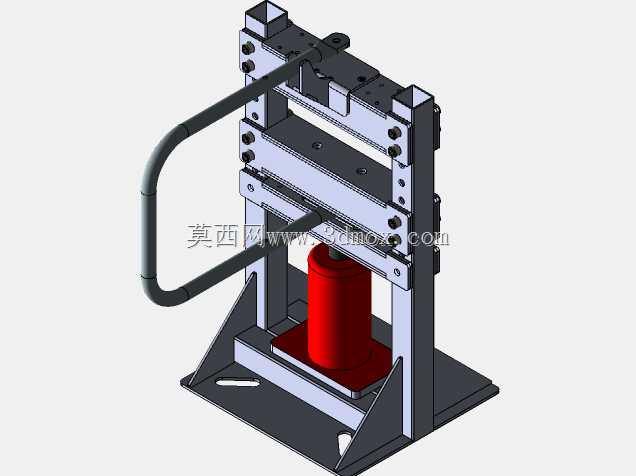

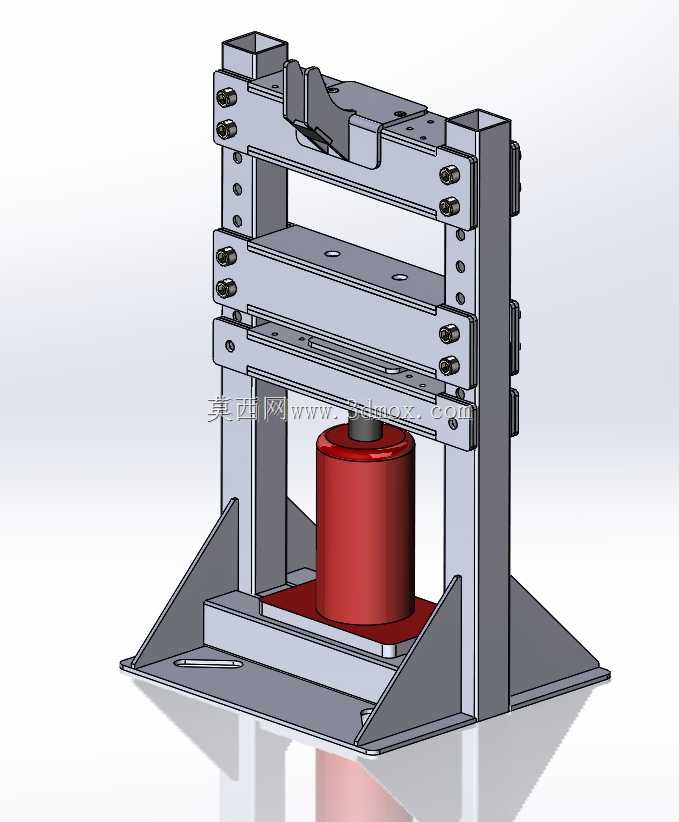

　　这台框架式液压压力设备采用立式龙门承载布局，核心执行元件为底部居中布置的红色液压油缸，油缸向上输出推力，配合多层可调式活动横梁完成工件的压装、校直、压制作业，额定工作压力可达12吨，整体结构完全面向小型机修工位、五金加工车间的日常重载施压场景设计，没有冗余的自动化配套部件，所有结构都围绕手动操作、快速调整、稳定承载三个核心需求搭建。

　　从实际工位使用逻辑来看，这类设备最常出现在小型机械维修间、五金制品作坊、农机维修站点中，日常承担的作业涵盖轴类零件过盈配合压装、变形型钢校直、废旧罐体压扁回收、小型五金件冲压成型、轴承拆卸顶出等场景。区别于大型工厂配置的全自动液压机，这款设备的操作门槛极低，无需配套复杂的液压站管线与电控系统，操作人员仅需手动控制液压供油节奏，即可全程把控施压行程，针对小批量、多品类的零散施压作业适配性极强，遇到不同高度的工件时，不需要更换工装夹具，仅需调整横梁固定销轴的层位，即可快速改变作业开口空间。

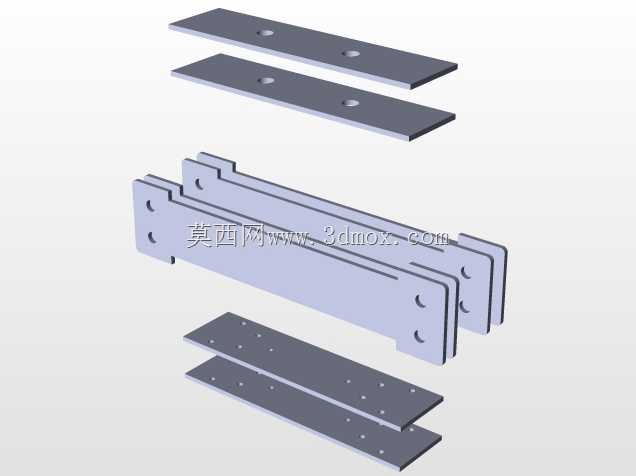

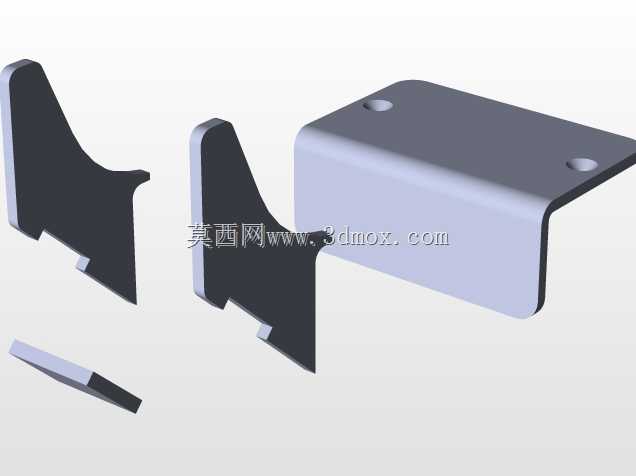

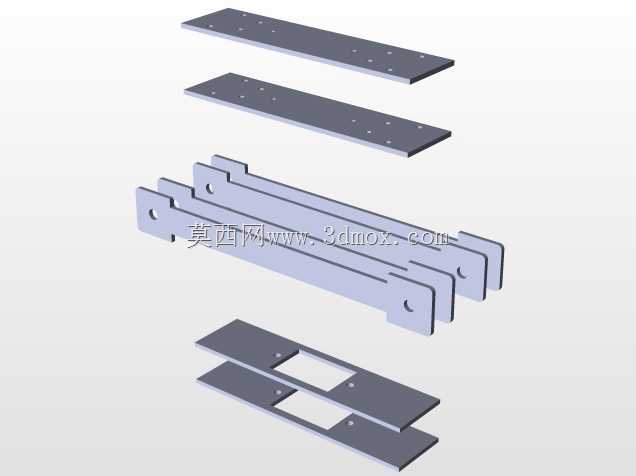

　　结构设计层面，整机左右两侧采用厚钢板切割成型的立式立柱作为主承载件，立柱表面沿竖向等距加工多组定位销孔，用于锁定不同高度的横梁位置；底部为整块加厚钢板焊接的承载底座，底座左右两侧额外焊接三角形加强筋板，将油缸工作时产生的巨大倾覆力矩直接分散到底座整个接地平面，避免施压过程中机架出现晃动或焊缝开裂。顶部与中部的三层横梁均采用型钢与钢板拼焊结构，横梁与立柱的连接位置全部采用高强度螺栓加定位销的双重固定形式，既保证机架组装后的整体刚性，也方便后期磨损后单独拆解更换部件。底部的液压油缸法兰直接固定在底座中心的安装平台上，油缸活塞杆顶端可根据作业需求更换压头、平垫、V型块等不同工装，施压时工件放置在活塞杆上方的工作台面，油缸上升完成施压，回程依靠负载自重即可完成复位，省去了复杂的回程油路设计。

　　安装边界方面，整机底座为宽幅平底结构，不需要提前预埋地脚螺栓，仅需放置在平整的硬化水泥地面即可投入使用，设备左右操作侧预留了足够的工件取放空间，正面无遮挡结构，操作人员可以从前方清晰观察工件施压全过程，两侧的箭头标识区域对应机架的检修维护位，日常加注润滑油、检查螺栓紧固状态都可以在设备侧面完成。整机的开口高度、横梁层间距都经过匹配12吨推力的刚性校核，每层横梁的抗弯截面模量都经过验算，满负载施压时横梁的挠度变形控制在允许范围内，不会出现横梁弯曲变形导致压装精度失效的问题。机架所有焊接位置都采用连续角焊缝，焊后做去应力处理，避免长期承压后出现焊接残余应力释放导致的机架变形。

　　不同于集成式商用液压机的封闭外观设计，这款设备的所有承载构件都外露布置，一方面方便操作人员随时观察螺栓、销轴、焊缝的状态，出现异常可以立刻停机处理，另一方面也大幅降低了整机的制造成本，车间自行下料焊接即可完成组装，后期维护更换配件的成本也极低。液压油缸的选型匹配12吨额定推力，缸径、活塞杆直径都按照承压工况做了冗余设计，长期满负荷作业也不会出现油缸漏油、活塞杆弯曲的故障。设备的整体宽度、深度尺寸都经过优化，在保证支撑稳定性的前提下尽可能缩小占地面积，哪怕是空间狭小的村级维修铺、小型五金加工门店都可以轻松摆放，不需要占用大面积生产场地。施压作业过程中，工件的对中可以通过底座上的定位标线快速完成，多层横梁的定位孔间距统一，调整开口高度时只需要两人配合抬起横梁、插入对应位置的固定销即可完成固定，整个调整过程不需要借助起重设备，单人即可完成大部分日常工况的切换操作。
