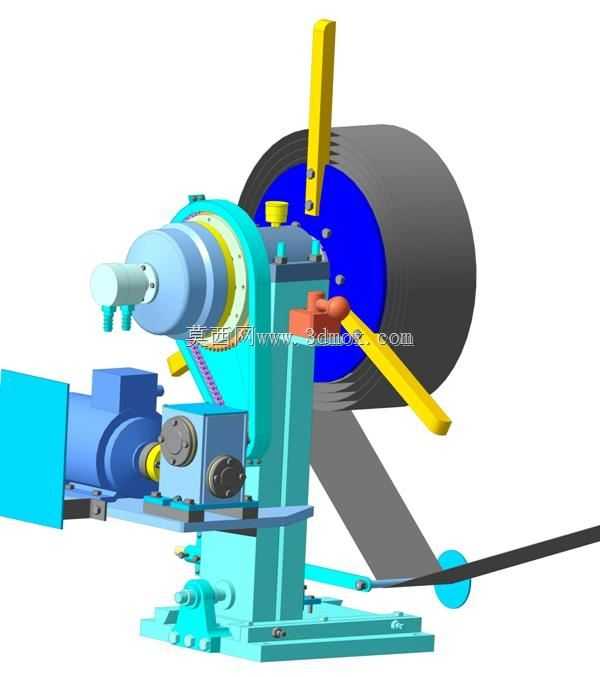

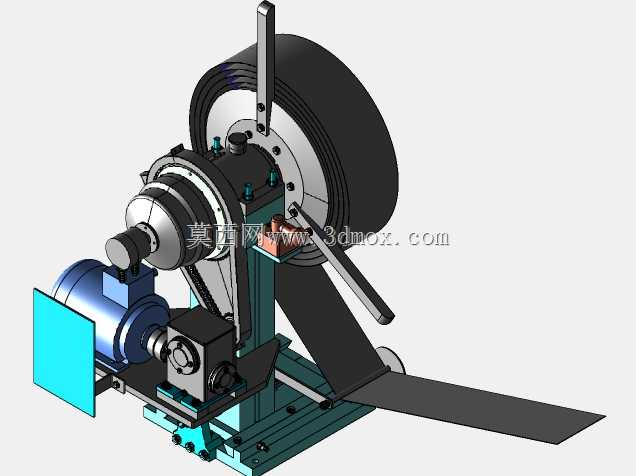

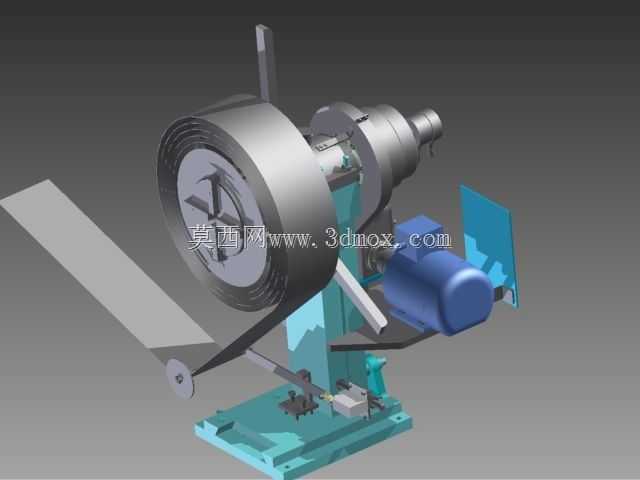

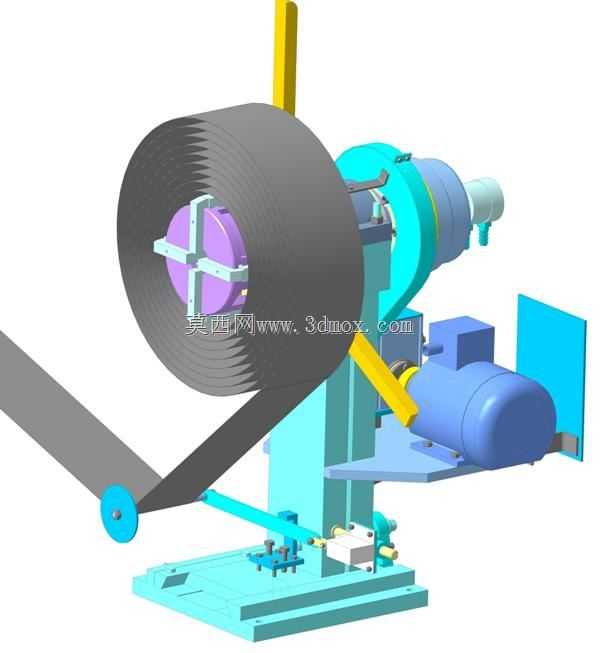

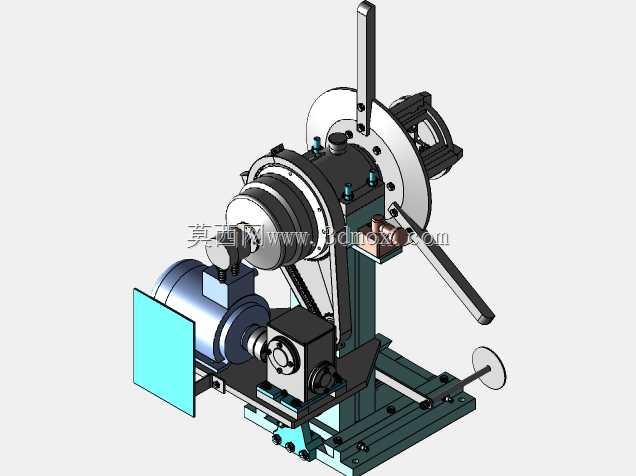

带气动夹钳的金属板材送料绕线设备

　　在冲压加工生产线的前端供料环节，卷料的开卷、输送精度直接决定后续冲压工序的成品良率，这套带气动夹钳的绕线送料结构，正是针对金属卷材连续向压力机供料的工况设计的专用配套装置。从实际产线布局来看，该设备通常安装在压力机进料侧的预留工位，安装时需要匹配压力机的工作台面高度，底座的安装孔位按照通用压力机的进料侧安装基准设计，可直接通过T型螺栓固定在车间地面的预埋铁板上，整体占地宽度控制在1.2米以内，长度不超过0.8米，高度方向预留1.5米的竖向空间即可完成部署，不会和压力机的安全防护门、进料检测传感器产生空间干涉。设备的核心功能是完成金属卷料的放卷与定速送料，退绕速度稳定在11rpm，可匹配多数中小型压力机的连续冲压节拍，

　　避免送料速度过快导致的板材堆料、或速度过慢造成的压力机空冲问题。设计过程中，首先考虑的是卷料承载的刚性需求，主轴部分采用加粗的阶梯轴结构，搭配双侧轴承座支撑，可承载最大宽度300mm、外径500mm的金属卷料，卷料安装端设置了可调节的锁紧挡圈，能够适配不同内径规格的卷材纸芯或铁芯，更换卷料时只需松开外侧挡圈即可完成吊装更换，单卷换料时间可控制在10分钟以内。气动夹钳的设计是这套设备的核心亮点，夹钳安装在送料导向轨道的末端，靠近压力机进料口的位置，通过气缸驱动夹钳的开合，可在送料行程末端夹紧板材端部，配合绕线主轴的转动完成板材的初始引料，也可在冲压工序的间歇期对板材进行临时固定，避免卷材惯性回转导致的送料长度偏差。

　　夹钳的钳口做了防滑滚花处理，针对0.3-2mm厚度的冷轧钢板、镀锌板都能提供足够的夹持力，不会出现夹伤板材表面或夹持打滑的问题。动力部分采用卧式减速电机直连主轴的传动结构，相比皮带传动的结构，直连传动的传动效率更高，转速控制精度更好，电机的安装座设置了长条形调节孔，可在后期维护时调整电机的安装位置，张紧内部的传动连接件。设备的导向结构采用多组固定导向杆搭配可调式侧挡轮，侧挡轮的位置可根据板材的实际宽度进行无级调节，引导卷材从开卷位置平直送入压力机的模具进料口，避免板材在输送过程中出现跑偏、褶皱的问题。底座采用焊接式箱型结构，内部设置了多道加强筋，可抵消卷材高速转动时产生的偏转动载荷，避免设备运行过程中出现共振移位，

　　底座的底部还设置了四个可调式支撑脚，可在安装时调整设备的水平度，抵消地面不平整带来的安装误差。从三维建模的角度来看，这套结构的所有配合面都做了公差预留，主轴和轴承座的配合采用基孔制过渡配合，气缸和夹钳的连接部位设置了浮动接头，可抵消安装过程中的同轴度误差，所有气动管路的走线都预留了固定卡扣位置，电气线路的走线槽沿着设备的支架内侧布置，避免和运动部件产生干涉。在实际应用中，这套设备可适配五金冲压、家电外壳冲压、汽车小零部件冲压等多条产线的供料需求，相比传统的手动放料架，它的送料精度更高，可将送料长度误差控制在±0.5mm以内，同时不需要人工全程扶料引料，可减少前端供料岗位的人工投入，也能避免人工送料过程中可能出现的安全隐患。设计时还充分考虑了维护便利性，所有需要定期润滑的轴承部位都预留了注油嘴，易损的夹钳钳口、导向轮都设计为快拆结构，不需要拆解设备主体即可完成易损件的更换，降低后期的维护成本与停机时间。
