壁挂式手动杠杆施压工装结构设计

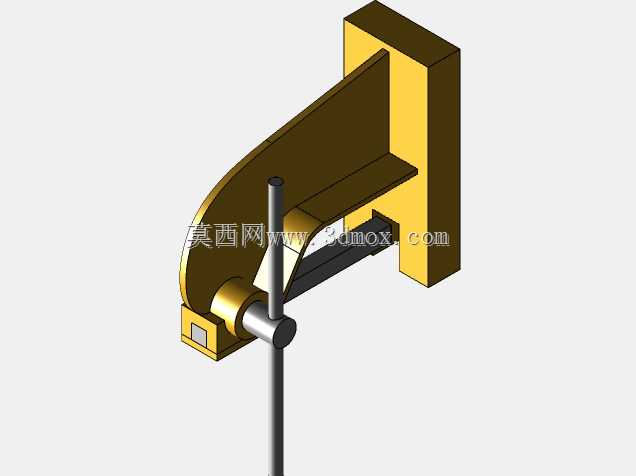

　　这款手动施压结构的设计初衷，是面向小批量零部件装配、小件压装、试样压合的工位需求，解决零散小压力作业场景下大型压力设备占用空间大、操作流程繁琐的痛点，常见于电子元器件引脚压合、小五金件铆接、塑胶件卡扣压装、实验室试样压制备样这类需要稳定可控小压力的作业场景，相比气动、液压施压设备，它不需要外接动力源，完全依靠人力操作，部署灵活，哪怕是临时搭建的维修工位、小作坊装配台、实验室试验台都能快速安装投入使用。从结构布局来看，它采用壁挂式安装设计，整体依托垂直安装面完成固定，不需要额外占用工作台的平面操作空间，安装时只需要在垂直墙面或者设备立板上对应安装孔位完成固定即可，安装边界的预留只需要考虑操作时手柄的摆动空间，以及前端压头的作业行程范围，不会像台式压力装置那样需要预留整块台面的放置区域，对于空间局促的小型工位适配性极强。核心的施力结构采用了经典的二级杠杆增力结构，弧形的杠杆臂通过铰接轴与固定支座连接，操作人员扳动垂直布置的操作杆时，杠杆臂绕铰接点转动，带动前端的压头沿垂直方向做直线进给，杠杆的力臂比经过合理匹配，普通人单手施加的握力经过杠杆放大后，压头端可以输出数百牛的稳定压力，足以覆盖绝大多数小件压装的压力需求，同时操作力控制在舒适区间，长时间重复操作也不会造成明显的肢体疲劳。固定支座采用L型的一体化结构设计，垂直段用于和安装面贴合固定，水平段为杠杆臂提供转动支撑与行程限位，结构件的壁厚经过受力校核，

　　在承受最大操作力时不会出现明显的结构形变，保证压合作业时的压力输出稳定，不会因为支座变形导致压头偏移，影响压装精度。压头部分采用圆柱式直压头设计，压头与杠杆臂的连接位置预留了换装接口，可以根据实际作业需求更换不同形状的压头，比如适配小零件的尖头压头、适配平面压合的平压头、适配轴类零件的环形压头，拓展不同场景下的适配能力。操作杆的长度设计兼顾了力臂增力效果与操作便利性，杆身采用光滑圆柱结构，握持操作时没有突兀的棱角，操作行程控制在人手舒适的摆动范围内，从压头抬起的初始位置到压合到位的终止位置，操作杆的摆动角度不会让操作人员出现手腕扭转的不适姿态。整个结构没有复杂的传动部件，铰接位置采用简单的销轴连接，

　　日常维护只需要定期在铰接点加注润滑脂即可，不需要复杂的保养流程，故障率极低，适合在没有专业设备维护人员的场景下长期使用。在压合作业的精度控制上，结构的铰接配合间隙经过合理控制，压头的进给方向垂直度偏差控制在小范围内，压合小件时不会出现压偏、压歪的问题，对于有同轴度要求的小件压装，比如小销轴压入安装孔、接线端子压合导线这类作业，能够保证压合位置的准确性，不需要额外的对位工装辅助就能完成基础的压装作业。从安装边界的尺寸来看，整体结构突出安装面的距离控制在较小范围内，不会在通道侧形成过大的突出障碍物，避免工位周边人员通行时发生磕碰，压头的作业行程覆盖常见小件的压合高度需求，对于厚度在几十毫米范围内的工件都能完成压合作业，

　　如果遇到厚度更大的工件，也可以通过在压头位置加装过渡垫块的方式拓展作业空间。这种手动施压结构的设计逻辑完全围绕实用导向，没有多余的装饰性结构，所有的结构特征都服务于施力、固定、操作这三个核心功能，金属材质的结构件可以承受长期的重复操作载荷，不会因为频繁使用出现结构损坏，相比塑料材质的简易夹具，它的使用寿命更长，压力输出更稳定，既可以作为独立的工装单独使用，也可以作为配套机构集成到小型装配生产线、非标测试设备当中，作为辅助压合工位的执行结构使用。在实际使用过程中，操作人员只需要将待压合的工件放置在压头下方的定位位置，单手扳动操作杆即可完成压合作业，压合到位后松开操作杆，杠杆臂可以依靠自身结构的重心复位，抬起压头，方便取放工件，整个操作流程单手即可完成，另一只手可以用来固定工件或者完成其他辅助操作，作业效率比手持工具敲击压合的方式高很多，同时也能避免敲击作业带来的工件损伤、操作安全隐患问题。
