适配20x20铝方管的135度转角连接管件

　　在工业框架搭建、非标设备机架组装、小型输送线侧护结构、设备防护栏转角布设这类场景里，铝方管的非90度转角连接一直是容易被忽略但影响整体装配精度的细节点，这款适配20x20规格铝方管的135度转角管件，就是针对这类斜向拼接需求做的结构设计。不同于常规直连接头或者90度角码，135度的转角角度对应框架结构里的斜撑过渡、钝角转角拼接需求，比如设备外罩的斜向封边支撑、工作台侧边的斜向扶手连接、小型物料架的钝角转角加固，这类场景如果采用现场切割方管拼焊的方式，不仅切口角度难以保证一致，焊接后的变形还会导致后续装配面错位，后期拆改也无法重复利用管材，而采用一体成型的转角管件做连接，能直接规避现场加工的精度误差。从结构设计逻辑来看，

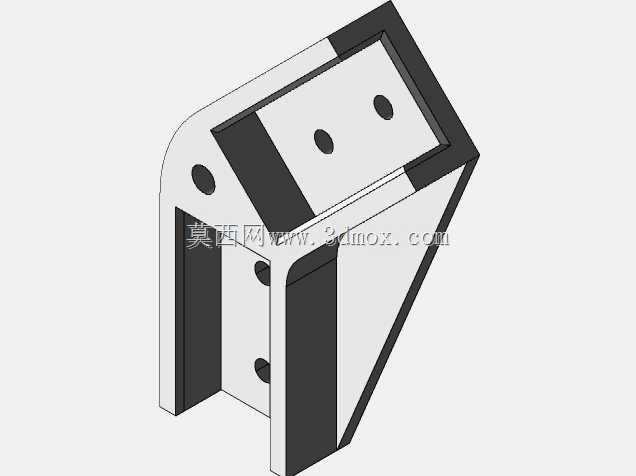

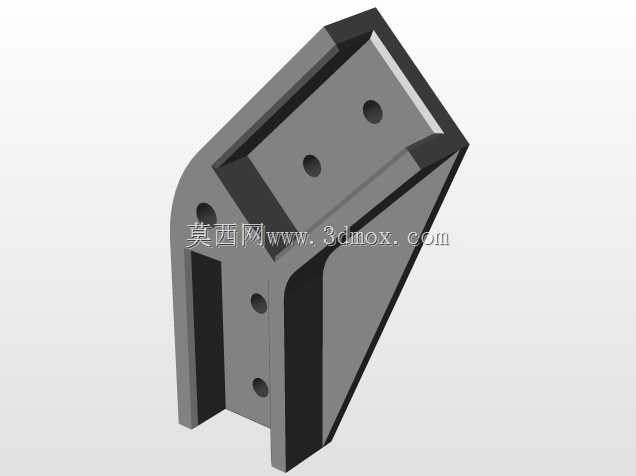

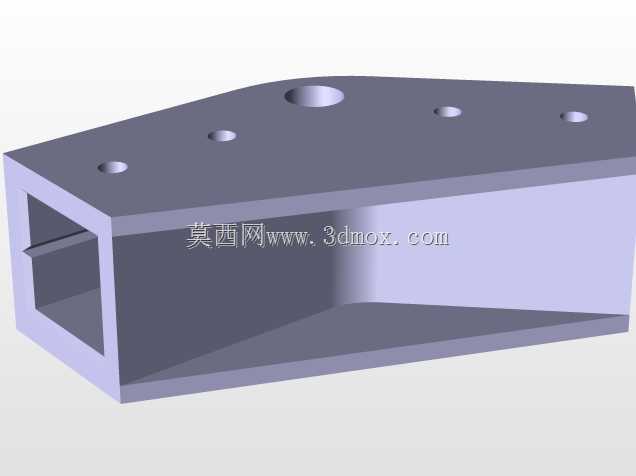

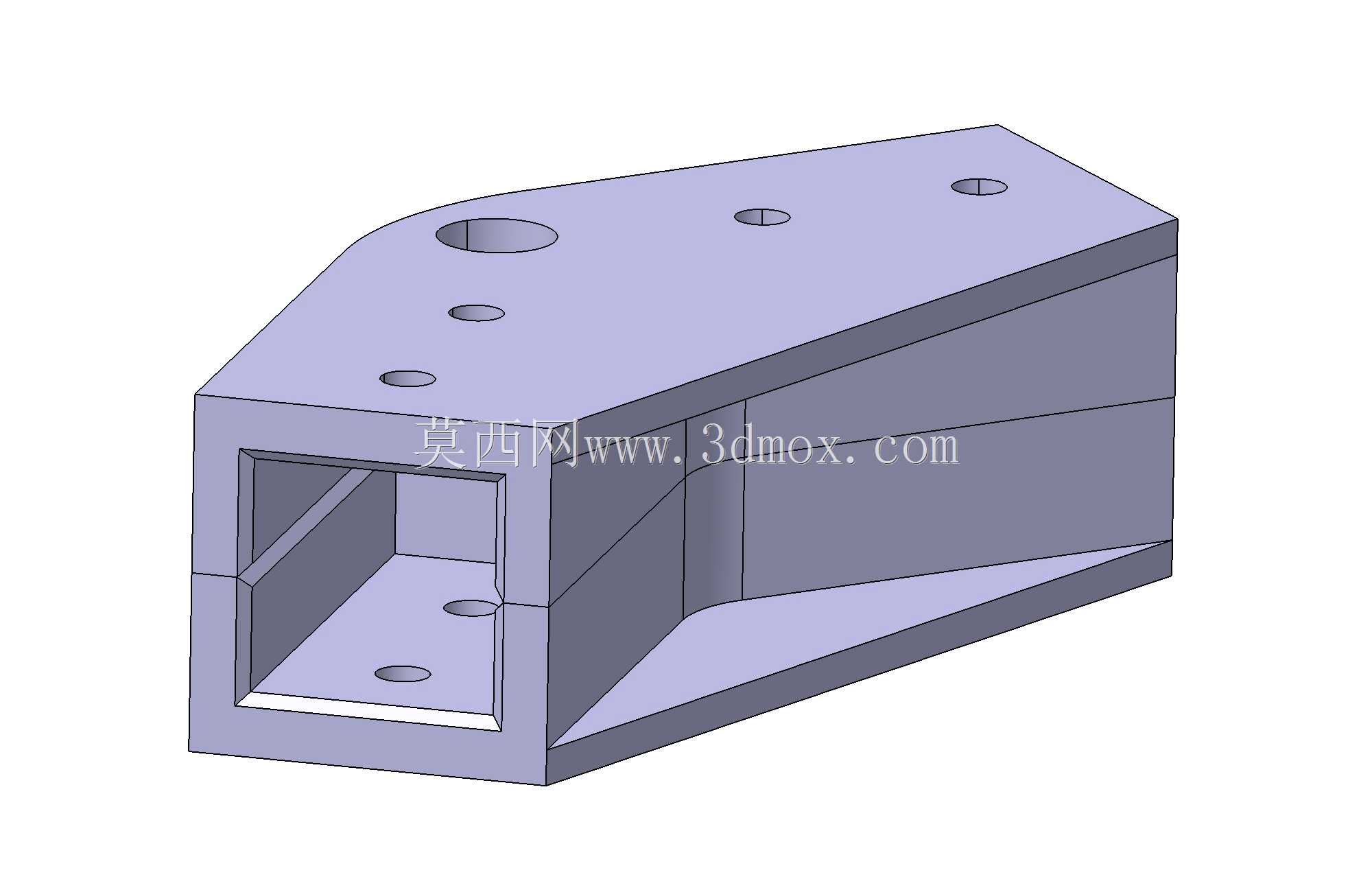

　　这款管件采用了套接式的连接思路，两端的内孔尺寸严格匹配20x20铝方管的外形公差，方管插入后不需要额外做坡口处理，管件本体上预留的多个安装孔位，对应不同方向的紧定螺钉安装位置，既可以从管件的顶面、侧面锁入紧定螺钉固定插入的方管，也能适配销钉定位的安装方式，满足不同载荷场景的固定需求。管件的转角过渡处做了圆弧收边处理，不是生硬的直角拼接，一方面能减少应力集中，在框架承受侧向冲击的时候，转角位置不会因为应力突变出现开裂，另一方面圆弧过渡的外表面也能避免安装调试过程中尖锐棱角划伤操作人员，符合设备安全防护的基本要求。从安装边界来看，这款管件的外部轮廓尺寸完全贴合20x20方管的外接尺寸，安装完成后不会在转角位置出现突出的凸台，

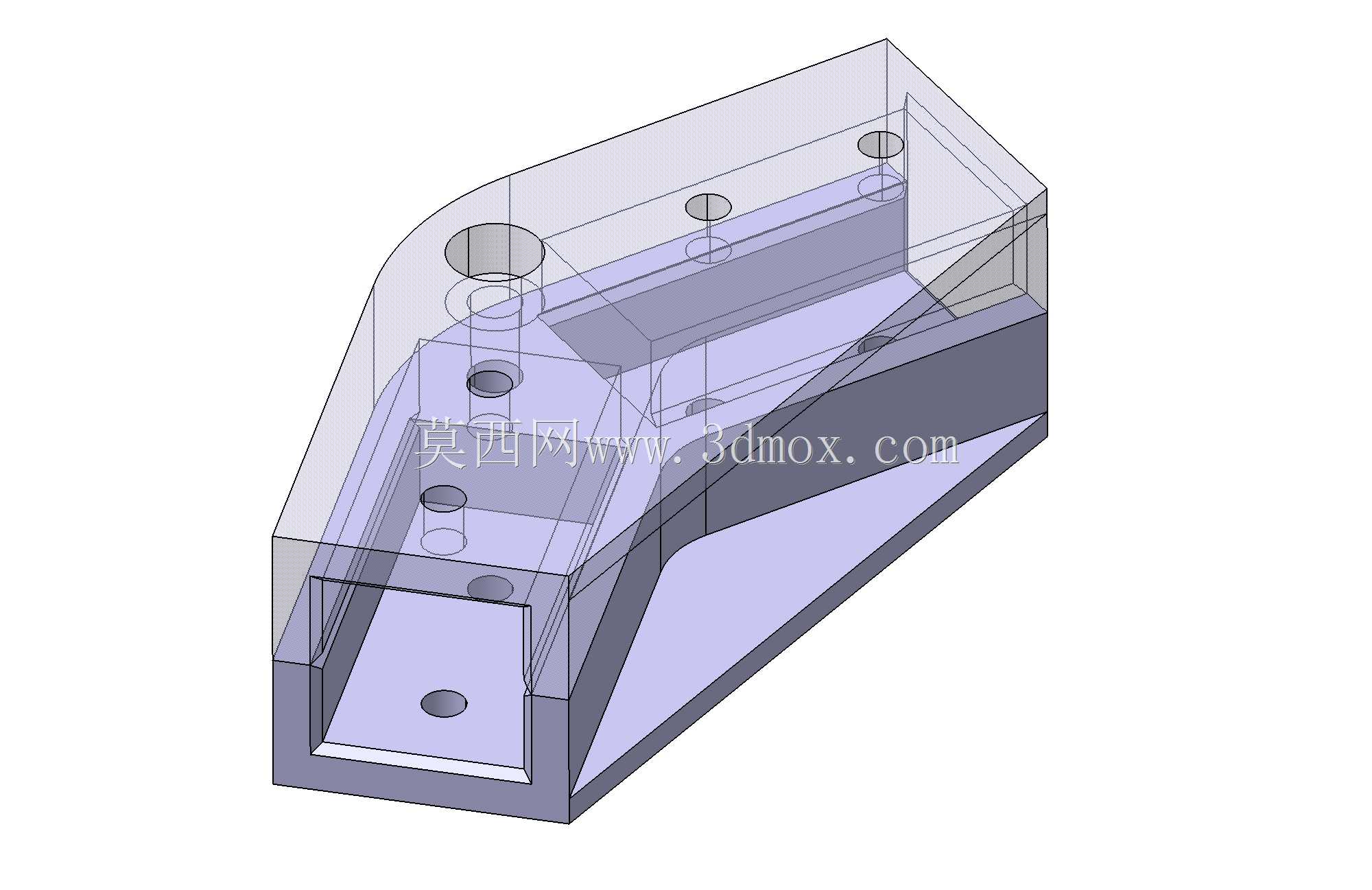

　　和相邻的方管外表面保持齐平，后续在框架外侧安装亚克力封板、钣金护罩的时候，不需要额外对护板做切角避让，能直接贴合安装，减少护板加工的工序。管件内部的转角位置做了加强筋结构，在不增加整体壁厚的前提下提升了转角处的抗扭强度，哪怕是用于需要承受一定侧向载荷的斜撑结构，也不会出现转角处变形的问题。不同于塑料材质的转角接头，这款铝制管件的材质和配套铝方管的热膨胀系数一致，在车间环境温度变化较大的场景下，不会因为不同材质的伸缩量差异导致连接松动，长期使用也不会出现老化脆裂的问题。在实际装配过程中，操作人员只需要将两端的铝方管按照需要的长度切割平齐，插入管件的对应内孔，调整好整体框架的对角线尺寸后，锁入对应的紧定螺钉即可完成安装，

　　不需要专业的焊接设备，也不需要做焊接后的打磨、表面处理工序，能大幅缩短框架组装的周期，后期如果需要调整框架结构，只需要拧松紧定螺钉就能拆换管材，材料的重复利用率更高。针对一些需要走内部走线的框架结构，这款管件的中空内腔和两端的方管内孔完全连通，设备的传感器线缆、气管可以直接从管材内部穿过转角位置，不需要在管件外侧额外布线，让整体框架的外观更整洁，也能避免线缆外露被剐蹭破损的风险。在做三维建模的时候，这款管件的安装孔位位置、内孔公差、外形尺寸都做了参数化处理，设计人员在做整体框架设计的时候，可以直接调用这个模型装配到对应转角位置，自动生成对应的方管切割长度，不需要单独绘制转角处的拼接结构，能减少结构设计阶段的重复绘图工作量，也能避免设计阶段出现的装配干涉问题。
