浮球式水平法兰连接蒸汽疏水阀结构

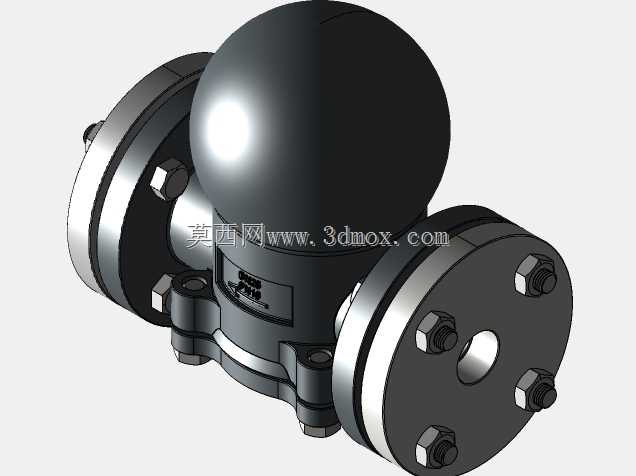

　　在蒸汽输送管网、换热机组、工业蒸汽供热系统的管线布设中，疏水环节的可靠性直接决定整个蒸汽系统的运行效率与能耗水平，浮球式蒸汽疏水阀作为机械式疏水装置的主流品类，其核心作用是在蒸汽输送、换热过程中自动排出管线及设备内产生的凝结水，同时阻挡未做功的饱和蒸汽泄漏，避免系统出现水击、换热效率下降、蒸汽无效损耗等工程问题。这款水平法兰连接的浮球式疏水阀，在结构设计上充分考虑了管线不停输维护的实际需求，阀体两侧采用标准法兰对接结构，安装时无需改动上下游管线的整体排布，仅需松开法兰连接螺栓即可完成阀体的拆卸检修或更换，大幅降低了运维阶段的管线改造成本与停机时长。从内部功能逻辑来看，该疏水阀依靠浮球随凝结水液位变化的浮力驱动启闭机构，

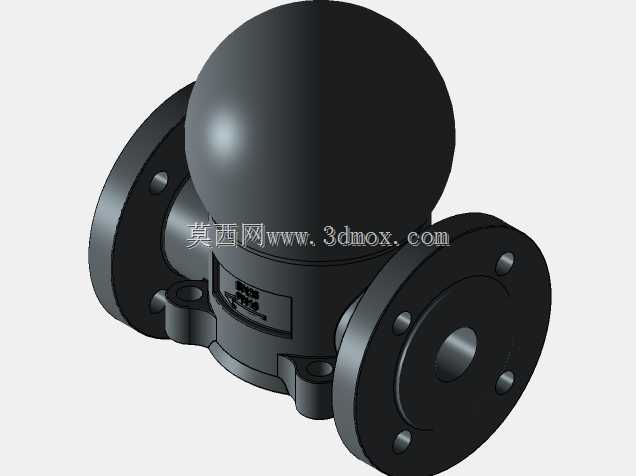

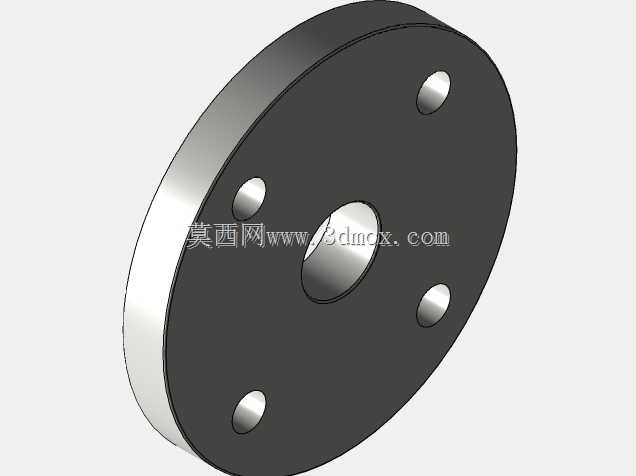

　　当阀腔内凝结水液位上升到设定阈值时，浮球上浮带动阀瓣开启，凝结水在阀前后压差作用下快速排出；随着凝结水排出，液位下降，浮球随之下落带动阀瓣闭合，阻断蒸汽通路，整个动作过程无需额外电气或气动控制元件，纯机械结构的驱动方式让装置在高温、高湿的蒸汽工况下具备更高的运行稳定性，故障率远低于热敏式、热动力式疏水阀，尤其适合连续运行的工业蒸汽系统。在外形与安装边界设计上，阀体整体采用对称式铸造成型结构，顶部的球形腔室为浮球提供了足够的活动行程空间，两侧法兰的连接尺寸、螺栓孔排布均匹配对应压力等级的管道法兰标准，安装时只需保证阀体水平放置、流向标识与管线内介质流向一致即可，无需额外调整安装角度；阀体下部设置的排污螺塞结构，

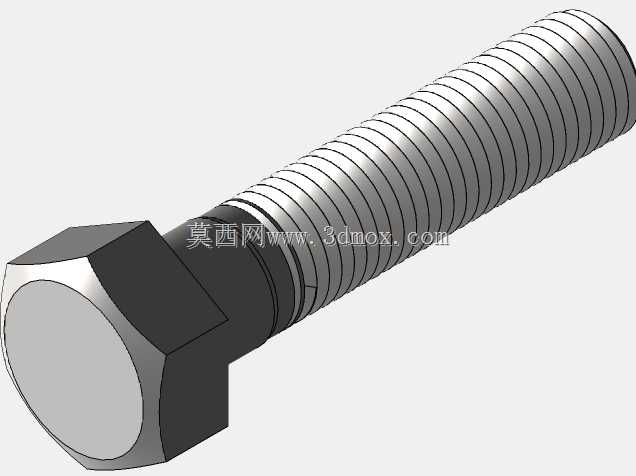

　　可在定期维护时排出阀腔内沉积的锈渣、杂质，避免浮球卡滞、阀瓣密封面磨损导致的蒸汽泄漏问题。从结构建模的细节来看，该模型完整还原了法兰连接的螺栓、螺母装配关系，阀体与阀盖的密封面结构、浮球腔的内部容积边界、进出口流道的通径尺寸都按照实际工程参数进行了还原，对于从事蒸汽系统设计、阀门选型、管线排布的工程人员而言，可直接将该模型导入装配环境进行管线干涉检查、安装空间预留校核，避免现场安装时出现空间不足、法兰对接错位等问题。在实际工况适配性上，这种水平法兰连接的浮球式疏水阀可适配不同压力等级的饱和蒸汽管线，大排量的凝结水排放特性使其能够满足换热设备、蒸汽主管线、分汽缸等大凝结水量场景的疏水需求，阀瓣的密封结构采用硬密封设计，

　　长期运行下的密封可靠性更高，可有效减少蒸汽泄漏带来的能源损耗。建模过程中对阀体的壁厚、法兰的承压厚度、螺栓的规格选型都做了对应工程化的还原，没有出现简化过度导致的结构失真问题，每一处装配约束都符合实际阀门的装配逻辑，比如法兰螺栓的预紧空间、浮球在腔体内的活动间隙、阀瓣启闭的行程范围都做了合理的参数设置，能够直接用于工程演示、装配培训、方案汇报等场景，也可作为同类型疏水阀结构优化设计的参考基础。
