12V常闭型塑料水路电磁控制阀

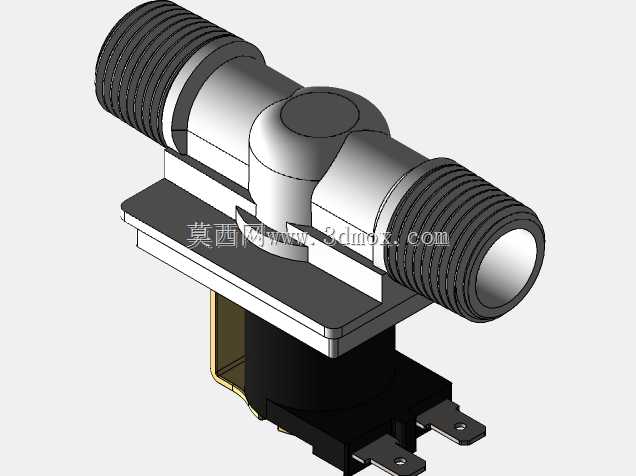

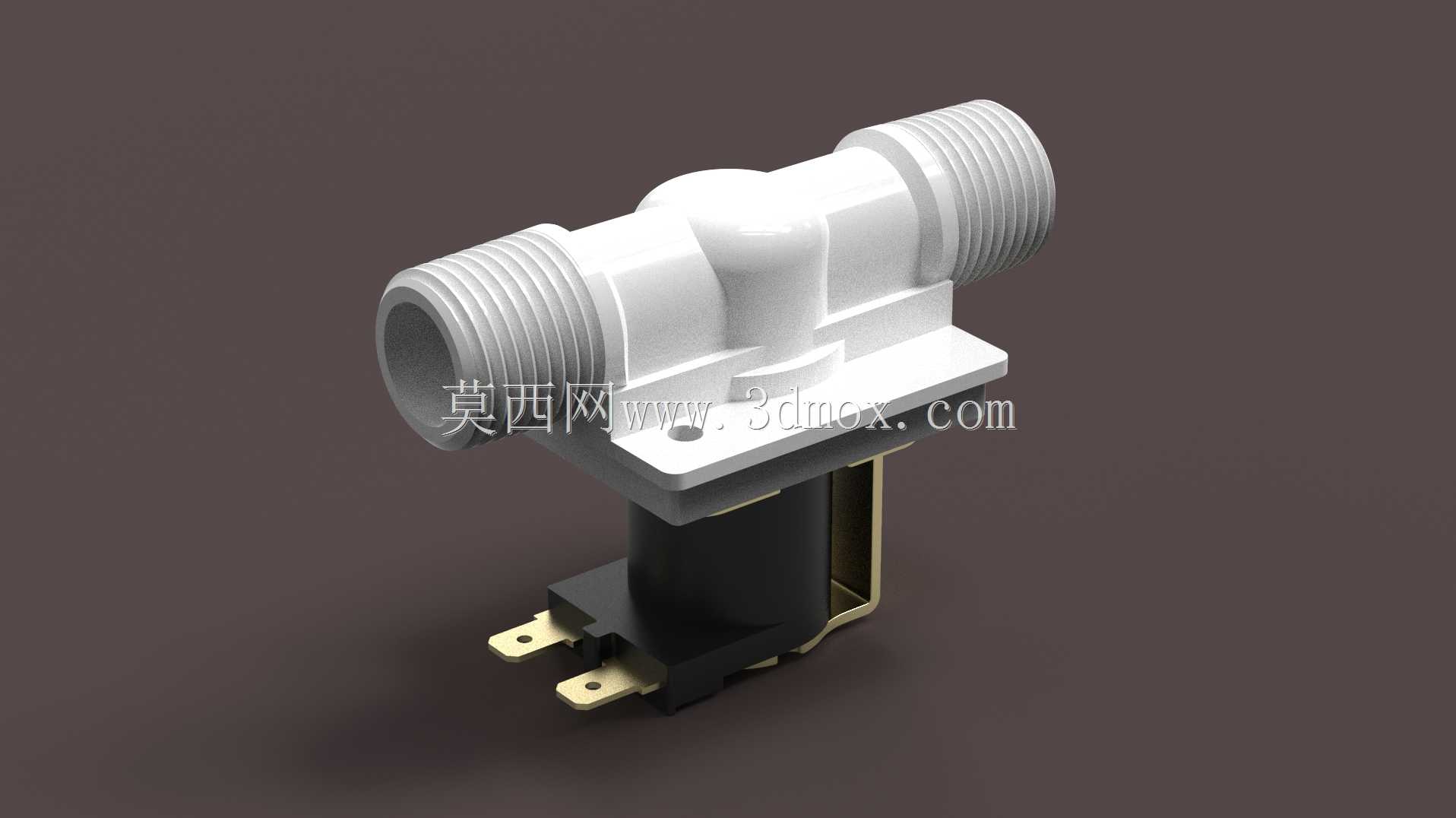

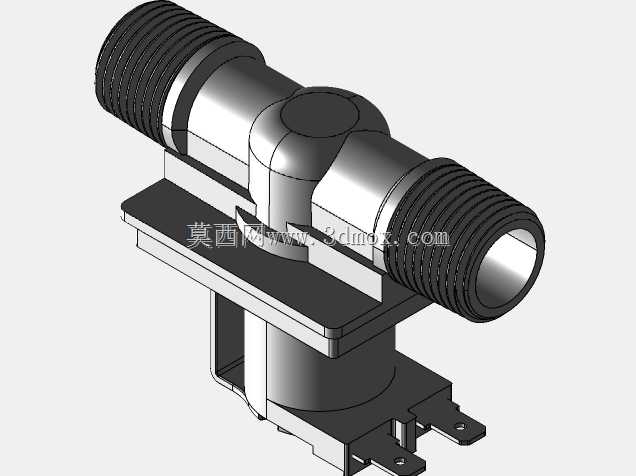

　　在净水设备、智能灌溉、小型水循环系统以及自助饮品终端的管路布局里，这类低压直流驱动的塑料水路电磁阀是最常见的通断执行元件，整套三维结构完整还原了量产件的装配逻辑，从上部流道阀体到下部电磁驱动组件的衔接关系都做了写实还原，做设备管路排布时可以直接参照它的外轮廓预留安装空间，不用再反复对照二维样册估算干涉边界。

　　从实际使用场景来看，这款阀适配12V直流供电，接口为1/2英寸标准外螺纹，日常工作里默认处于常闭状态：线圈未得电时，内部动铁芯在弹簧预紧力作用下封住泄压孔，膜片两侧进水压力平衡，阀口保持截断，水路不会导通；当控制回路给线圈供电，电磁力吸合动铁芯抬起，泄压孔打开，膜片上方腔室的压力快速卸放，进水侧水压推动膜片抬起，整个流道完全打通，水流可以从阀体两端直通。这种先导式结构的好处很明显，不需要线圈提供很大的吸合力就能控制通径不小的水路，驱动功耗低，长时间待机也不会出现明显发热，很适合靠低压电源供电的民用小型设备。

　　建模的时候特意把阀体的流道走向做了贴合实物的处理：上部白色塑料阀体采用直通式流道，两端外螺纹的长度、螺距都参照民用给排水常用的4分接头规格，装配时搭配常规生料带或者内螺纹接头就能完成密封，阀体中部隆起的腔室是膜片与泄压结构的容纳空间，下方延伸出的方形安装法兰带两个固定孔，现场安装时既可以直接串接在管路里靠管接头承重，也可以穿螺丝把阀固定在设备钣金支架上，避免水路通水时水锤震动带动阀体晃动。下部黑色的线圈组件外壳做了全包覆塑封，表面引出两个插片式接线端子，端子间距符合常规快插端子的尺寸，接线时直接压接6.3mm规格的插簧就能完成供电连接，不需要额外焊接，现场装配效率很高；线圈和上部阀体之间的金属支架既承担结构连接作用，也作为磁路的一部分导磁，建模时还原了支架的折弯形态和卡扣定位结构，能直观看到量产装配时线圈组件是怎么卡入阀体定位槽、再通过卡扣或者螺丝完成锁紧的。

　　做整机结构设计时，这类阀的安装边界需要特别注意几个点：首先是轴向长度，两端带外螺纹的阀体串接在管路里时，要给两端接头的拧入操作预留扳手空间，不能把阀体贴紧设备侧壁布置，否则后期维护拆换时没有操作空间；其次是下部线圈的垂向高度，阀体下方要留出接线和散热的空隙，接线端子不能贴靠其他金属构件，避免运行时震动磨破绝缘层造成短路；另外阀体上的固定法兰面要和安装支架面完全贴合，如果悬空安装仅靠两端水管承重，长期水锤冲击很容易让螺纹连接处出现渗漏。

　　从结构设计思路上，这款产品把湿区和电驱动区做了完全隔离：上部过流部分全部采用耐水工程塑料，不会像铜阀那样长期存水出现锈蚀，也不会和饮用水里的余氯发生反应，符合涉水部件的卫生要求；下部线圈组件被塑封外壳完全包裹，即使阀体表面出现凝露，水珠也不会渗入线圈内部造成匝间短路，防护能力适配厨房、设备舱这类高湿环境。流道内部没有复杂的凸起死角，通水时不容易滞留杂质，前端只要搭配简单的过滤网，就能避免水中的沙粒卡滞膜片造成阀口关闭不严的问题。

　　在不同工况下选型时，这套结构的尺寸参考价值很高：如果是家用净水机，进水压力在0.02到0.8MPa区间内，这款阀都可以可靠启闭，工作时的通电响应时间在零点几秒级别，控制板给出信号后水路可以快速导通，停机断电后靠弹簧和水压自动复位关断，不需要额外的机械锁止结构。如果用在自动浇花系统里，即使长期处于断电待机状态，塑料阀体也不会因为常年埋在潮湿柜体内出现腐蚀，重量比同通径的金属电磁阀轻一半以上，对安装支架的强度要求很低。三维模型里把各个零件的装配间隙、卡扣配合位置、端子伸出长度都做了1:1还原，结构工程师在做管路干涉检查时，可以直接把模型调入整机装配里，核对螺纹对接位置、安装孔位、接线走向，提前发现布局时容易忽略的空间冲突，不用等样机打样后才发现阀体和周边管线碰接，大幅减少后期改管的返工量。
