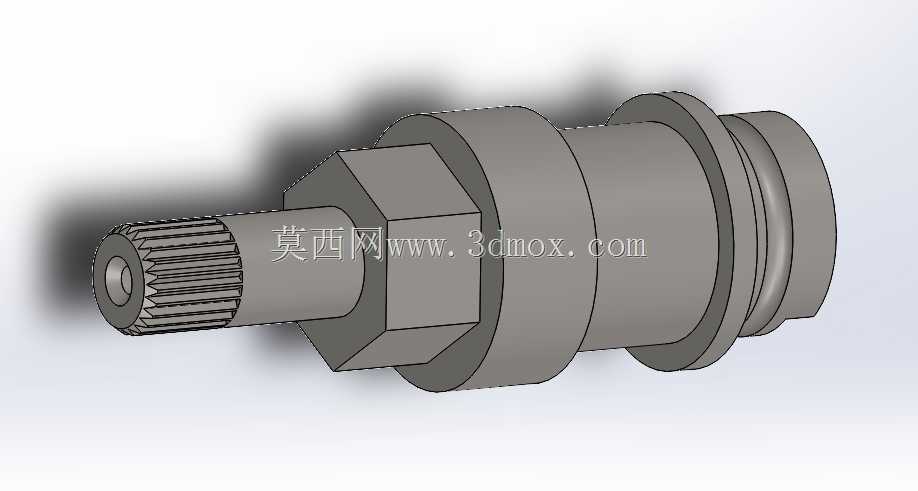

工业管路控制用花键端六角结构阀杆

　　在流体管路控制系统里，阀杆是连接执行端与阀芯的核心受力传动部件，其结构合理性直接决定阀门的启闭可靠性、动作精度与长期运行寿命，这类带花键端与六角定位结构的阀杆，多用于中小通径的截断类、调节类球阀或截止阀中，适配民用给排水、工业液压回路、小型气动控制管路等多种场景。从实际工况需求出发，这类阀杆的设计首先要匹配执行端的扭矩传递要求，端部的细齿花键结构，相比普通平键连接，具备更高的同轴度，能在有限的径向尺寸内传递更大的启闭扭矩，同时避免长期往复转动出现的键槽磨损、传动间隙过大问题，花键齿的齿形公差、齿向误差都需要严格控制，保证和执行器连接盘的啮合精度，减少动作过程中的卡滞风险。紧邻花键端的六角结构，是为手动调试、应急操作预留的施力位，

　　当气动或电动执行机构出现故障需要手动启闭阀门时，可通过普通扳手夹持六角部位完成操作，六角的对边尺寸需要符合通用手动工具的夹持标准，同时要保证六角与杆身的同轴度，避免手动施力时出现偏载，导致杆身弯曲变形。杆身的多级台阶结构，每一段直径都对应不同的装配功能：靠近六角段的大直径凸台，是阀杆的轴向定位面，装配时抵在阀盖的密封腔台阶处，承受阀门启闭过程中介质压力产生的轴向推力，凸台的端面平面度、与杆身轴线的垂直度直接影响密封件的压缩均匀性，若形位公差超标，会导致密封件偏磨，出现介质外漏问题；后续的环形槽位用于安装O型密封圈、填料垫等密封组件，槽的宽度、深度以及槽口的倒角尺寸，都需要匹配对应规格的密封件，

　　既要保证密封件安装后有足够的压缩量实现静密封，又要避免压缩量过大导致阀杆转动摩擦力矩过高，增加执行端的负载。最右端的连接段，用于和阀芯进行周向固定，通常采用扁位或卡槽结构，将阀杆的转动扭矩传递给阀芯，实现流道的通断或开度调节，该段的尺寸需要和阀芯的连接槽精准配合，间隙过大会导致启闭动作滞后，调节精度下降，间隙过小则会增加装配难度，甚至在温度变化出现热胀时出现卡涩。设计这类阀杆时，需要先明确阀门的公称压力、适用介质类型、工作温度范围，以此确定杆身的材质与各段尺寸：如果是用于水、油类普通介质，可选用易切削不锈钢或调质碳钢做表面防锈处理，如果是用于腐蚀性化工介质，则需要选用316L等耐蚀合金，同时根据阀门的额定启闭扭矩，

　　校核杆身的抗扭强度、凸台部位的抗压强度，避免在最大操作压力下出现杆身扭断、凸台压溃的失效问题。安装边界方面，阀杆的总长度需要匹配阀盖的密封腔深度、执行器的安装高度，保证装配后花键端能完全插入执行器的连接盘，同时阀芯连接段能和阀芯可靠啮合，各台阶处的过渡圆角需要合理设计，避免应力集中，在长期交变载荷下出现疲劳断裂。这类阀杆的建模过程，需要先梳理各功能段的尺寸链，以杆身的公共轴线为基准，依次绘制花键齿形、六角轮廓、各段台阶与密封槽，花键部分可通过参数化特征生成，保证齿形的渐开线或矩形齿轮廓符合传动标准，建模时需要重点关注各装配面的形位公差标注逻辑，在三维模型中预留合理的装配公差带，为后续的工程图输出、数控加工提供准确的数模依据，避免加工完成后出现装配干涉、密封失效、传动卡滞等实际问题。
