多舌插芯式防盗门锁结构设计

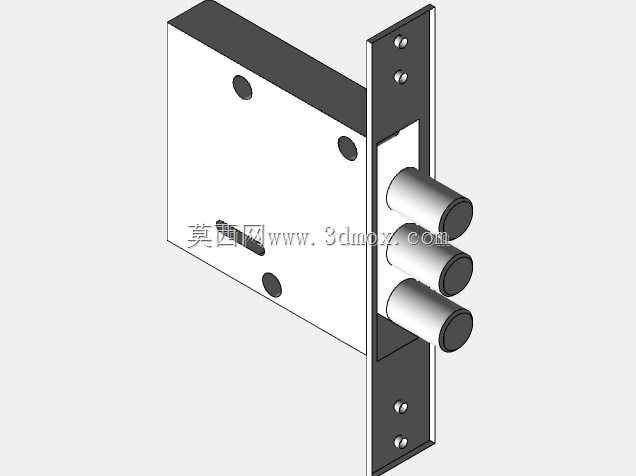

　　日常民用入户门、室内防火门、钢制办公门的锁闭结构选型中，插芯式多舌插锁是应用占比极高的一类锁具，这类锁体嵌入安装在门扇内部的预留槽位内，不会在门扇表面突出过多结构，兼顾防盗性能与外观整洁度，适配绝大多数平开式金属门、木质门的安装需求。从结构组成来看，这款锁体采用侧边导向板配合三个圆柱形锁舌的布局，锁舌为横向伸缩动作，锁闭状态下三个锁舌同步伸出，插入门框对应位置的锁扣盒内，相比单舌锁体，多舌布局能在门扇侧边形成三个受力支撑点，大幅提升防撬性能，避免外力撬动门扇时单个锁舌受力变形导致锁具失效。锁体主体采用盒式壳体结构，壳体上预留的三个圆形安装孔位，用于和门扇内部的衬板通过螺丝紧固，安装时需要先在门扇侧边开出对应尺寸的嵌装槽，

　　将锁体整体嵌入槽内后，侧边的金属导向板贴合在门扇侧边端面，通过导向板上的四个预留螺丝孔完成与门扇的固定，导向板的厚度需要和门扇侧边的开槽深度匹配，保证安装后导向板与门扇端面齐平，不会出现突出或凹陷的情况，避免影响门扇的正常开关。设计这类锁体结构时，首先要明确锁舌的伸缩行程，常规民用插锁的锁舌伸出长度需要满足锁闭后插入门框锁扣盒的深度不低于15mm，保证锁闭状态下的咬合强度，同时锁舌的端面做了圆角过渡处理，避免关门时锁舌与门框锁扣盒发生卡滞，保证关门动作顺畅。锁舌采用圆柱形结构相比传统方舌，在加工时更容易保证同轴度，伸缩过程中与锁体内部导向孔的摩擦阻力更小，长期使用的磨损量更低，能有效延长锁具的使用寿命。

　　锁体内部的传动结构需要和门把手、锁芯的动作匹配，门把手下压时带动锁舌回缩完成开门动作，锁芯转动时则控制锁舌的伸出与锁止，三个锁舌通过内部的联动板连接，保证动作同步，不会出现单个锁舌伸缩不到位的情况。在安装边界的尺寸匹配上，锁体的整体厚度需要适配常见门扇的内部空腔厚度，常规40mm厚度的门扇，锁体厚度一般控制在20mm以内，避免嵌装时打穿门扇面板；侧边导向板的宽度和高度需要和门扇侧边的开槽尺寸对应，导向板上的锁舌伸出孔位需要和锁舌位置完全同轴，避免锁舌伸缩时与导向板发生摩擦。这类插锁除了民用入户场景，在工业厂区的设备间门、仓储间防盗门、办公区域的防火门上也有广泛应用，不同应用场景下可以调整锁舌的直径和材质，

　　防盗要求高的场景可以采用淬火处理的合金钢锁舌，提升抗剪切性能，室内普通门则可以采用常规锌合金材质，平衡成本与使用性能。建模过程中需要重点关注各运动部件的间隙配合，锁舌与导向孔的单边间隙控制在0.1-0.2mm之间，既保证伸缩动作顺畅，又不会因为间隙过大导致锁舌晃动；联动板与锁舌的连接位置需要做限位结构，避免锁舌过度伸出或回缩不到位；壳体的拼接结构采用卡扣加螺丝的固定方式，保证壳体整体的结构强度，不会因为长期开关门的震动导致壳体散架。另外锁体与锁芯的配合孔位需要符合通用锁芯的安装尺寸标准，保证市面上常见的弹子锁芯、叶片锁芯都能适配安装，不需要额外修改孔位，提升产品的通用互换性。门框上配套的锁扣盒安装时，需要和锁体导向板的位置精准对正，锁扣盒的盒体深度要大于锁舌的伸出长度，保证锁舌完全伸出后不会顶到锁扣盒底部，同时锁扣盒的开口尺寸要略大于锁舌直径，预留一定的安装调整余量，抵消门扇安装时的位置误差，避免开关门时锁舌与锁扣盒发生碰撞。
