板材焊接结构立式数控铣床原型结构

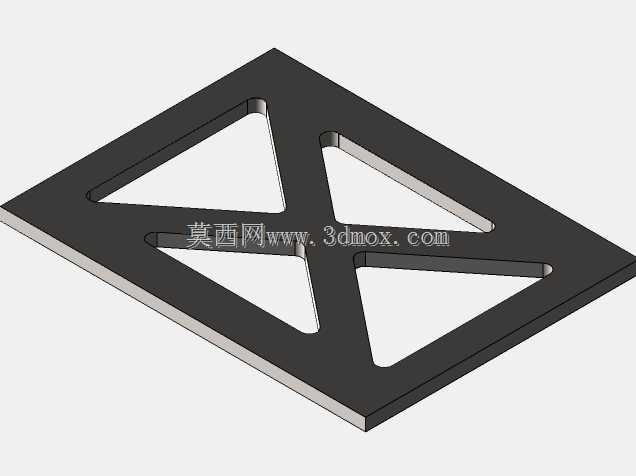

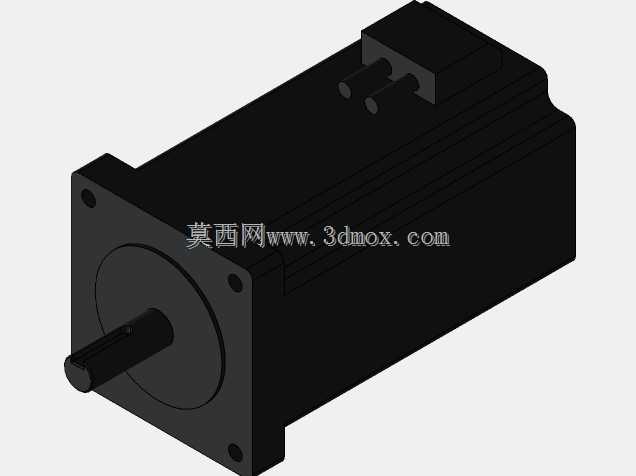

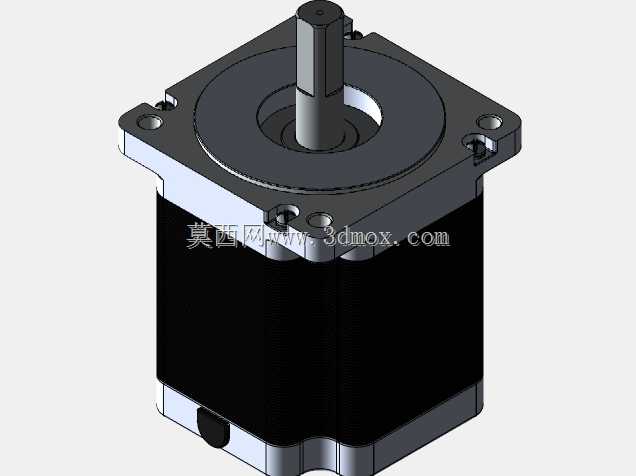

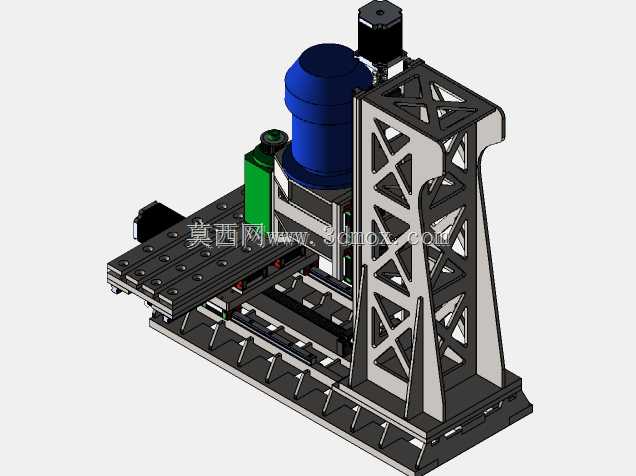

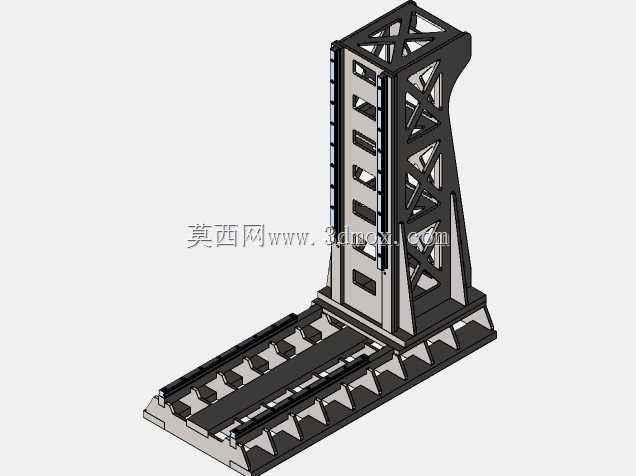

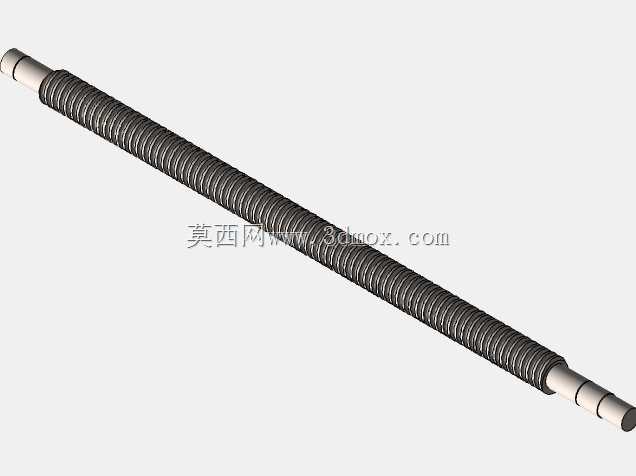

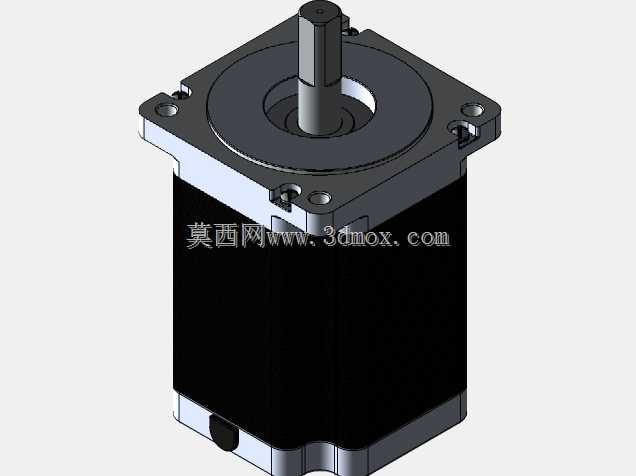

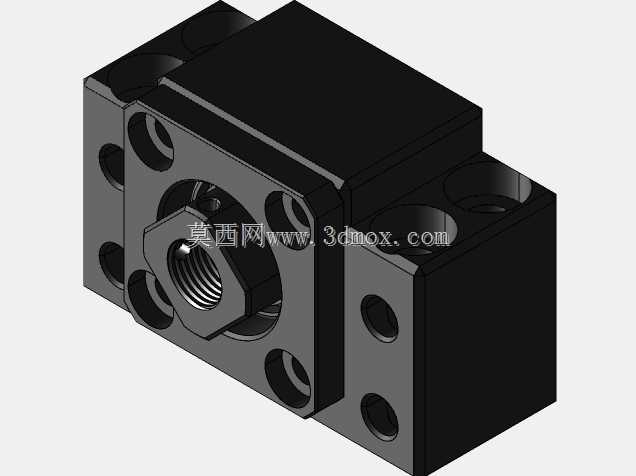

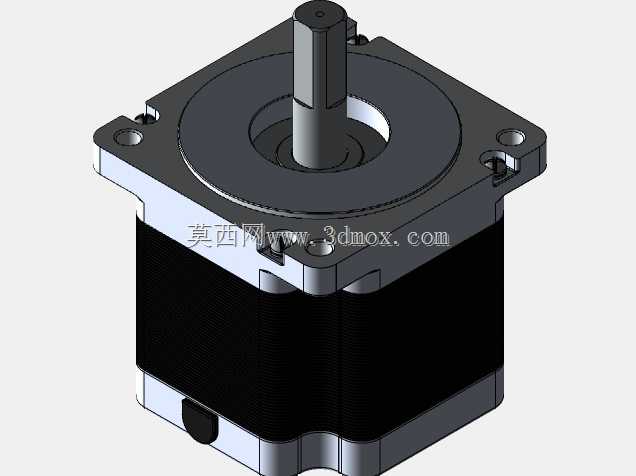

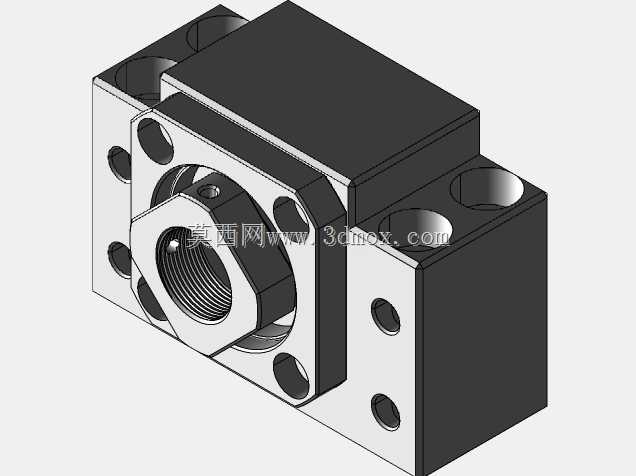

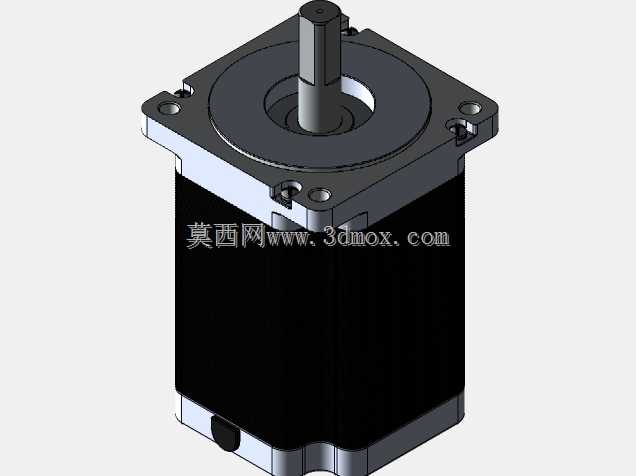

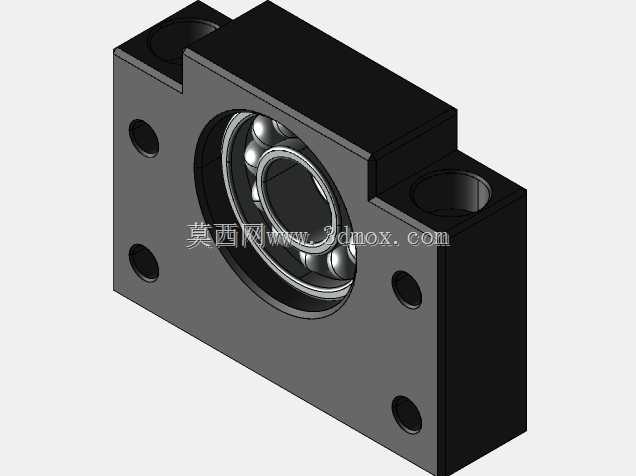

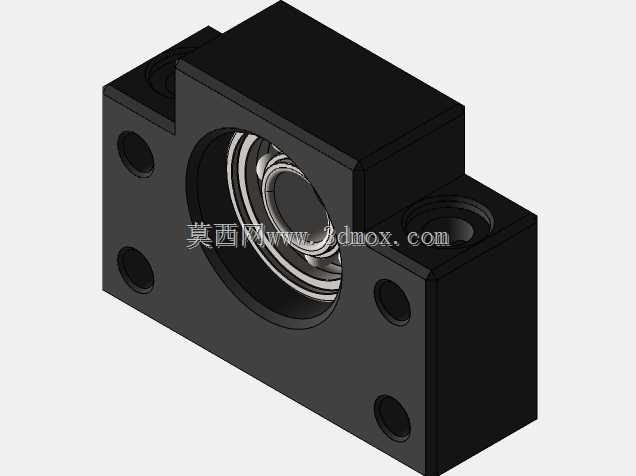

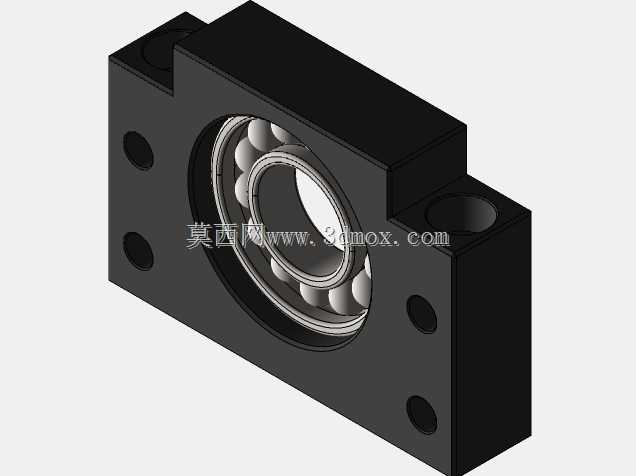

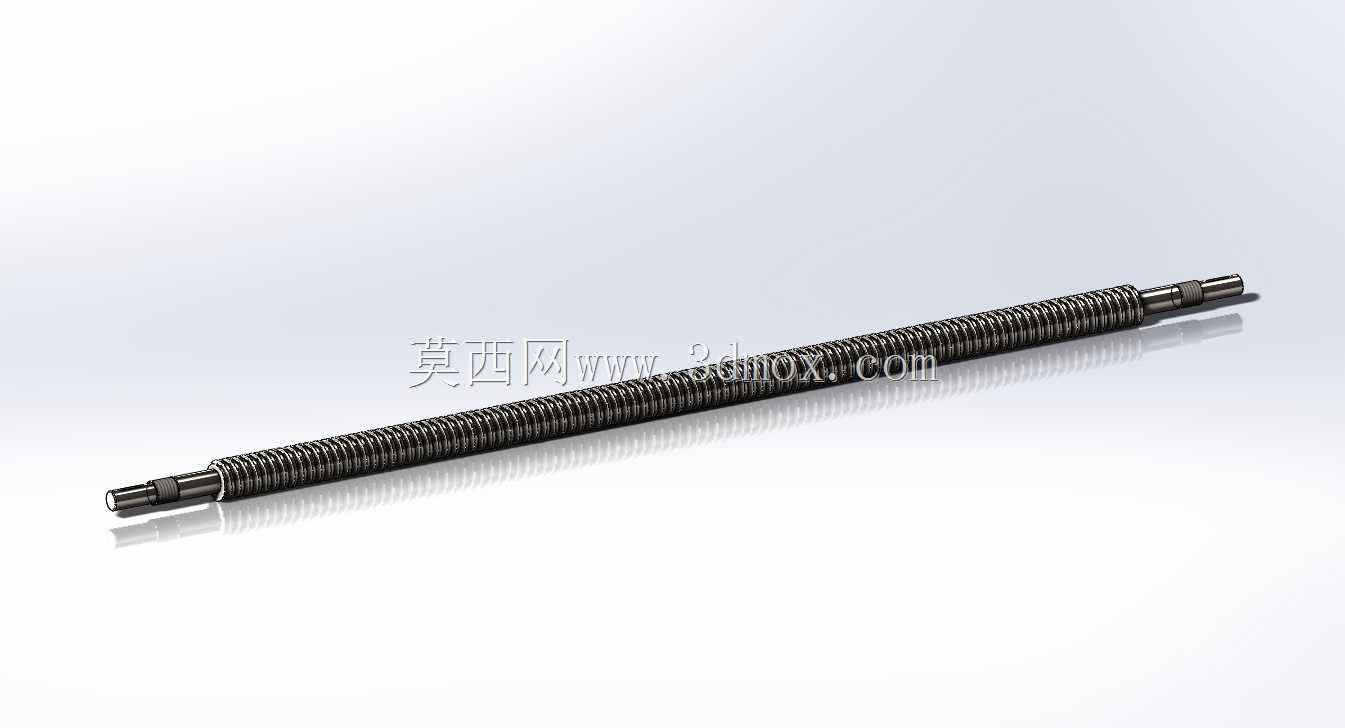

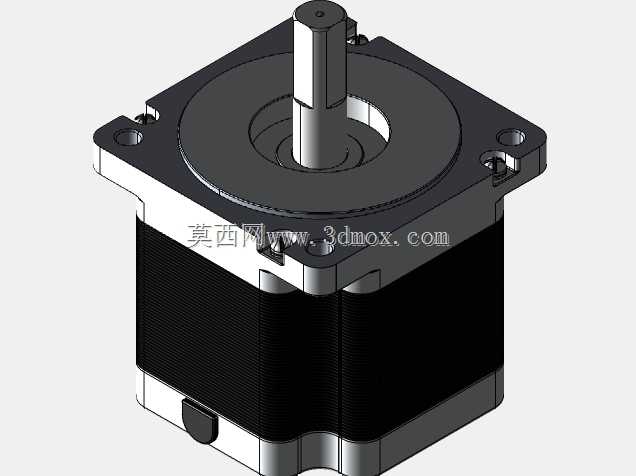

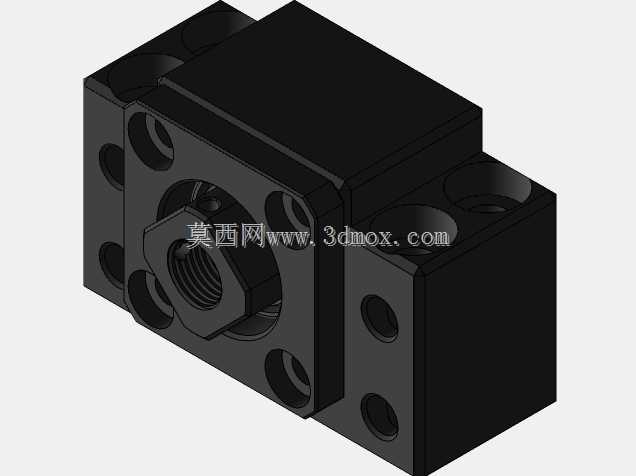

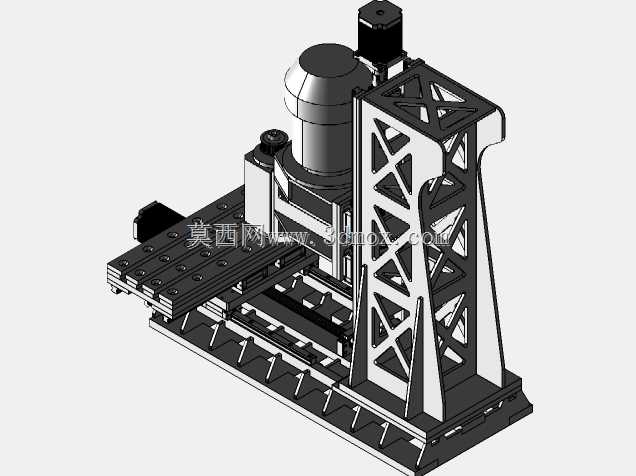

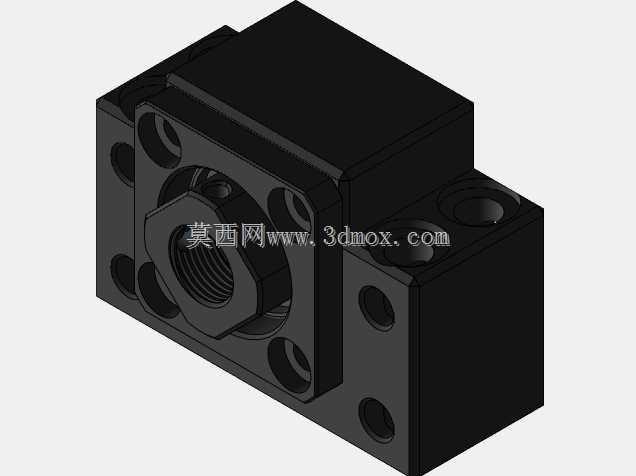

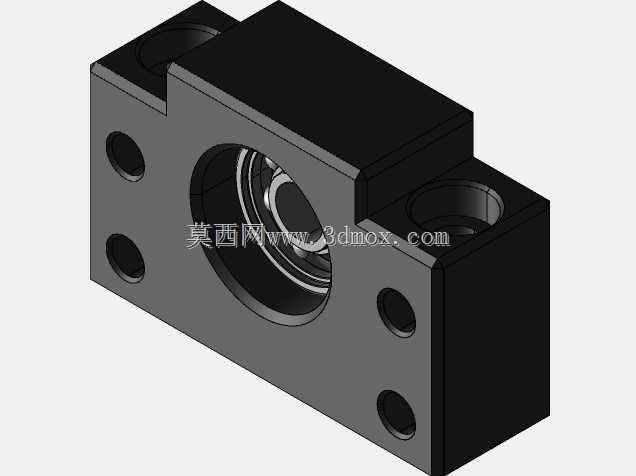

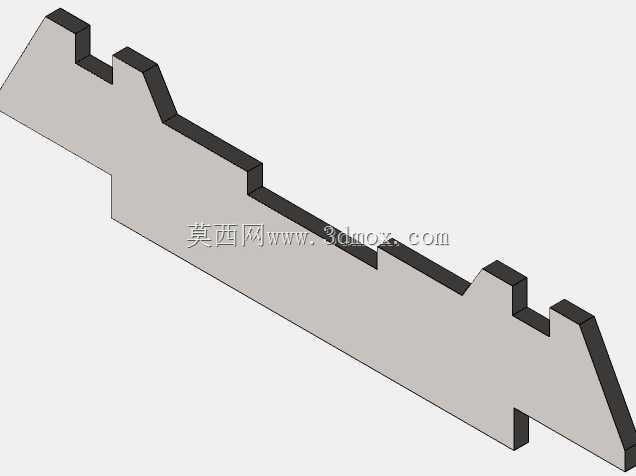

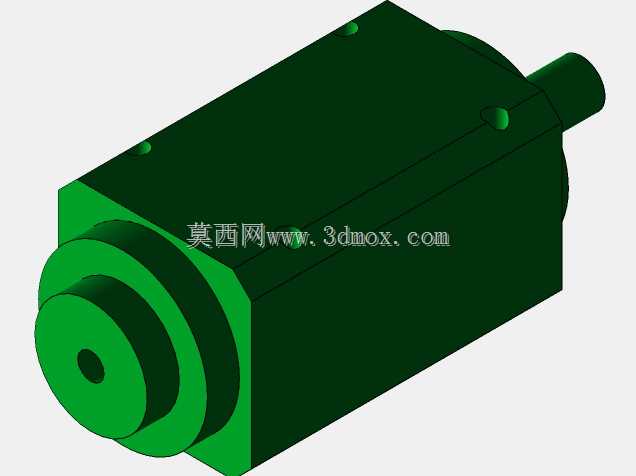

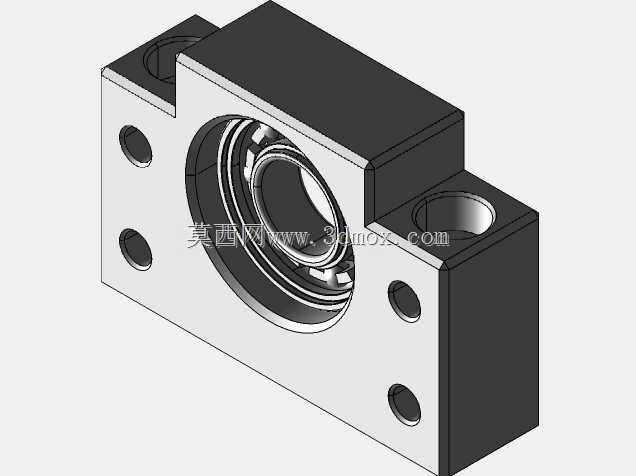

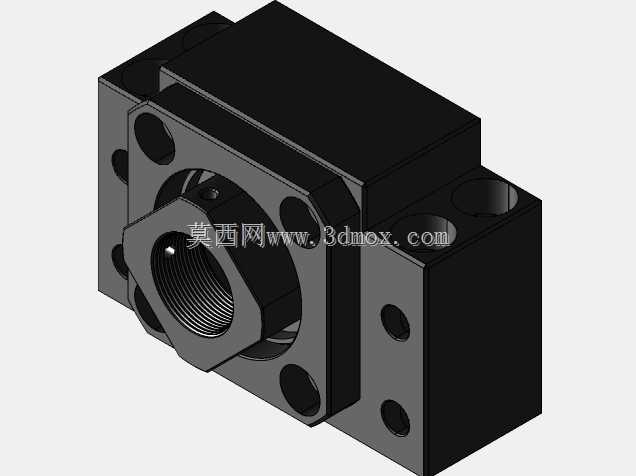

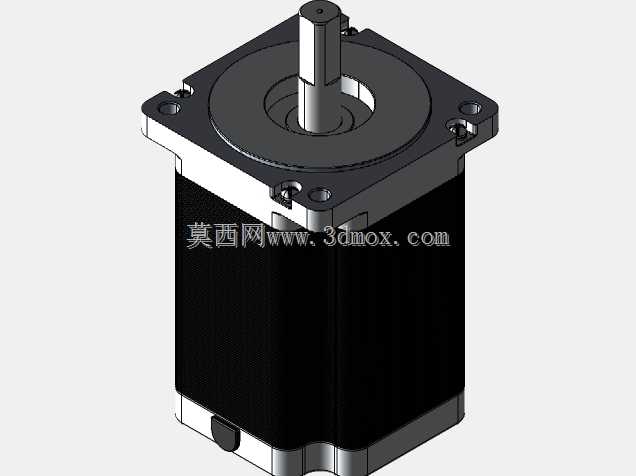

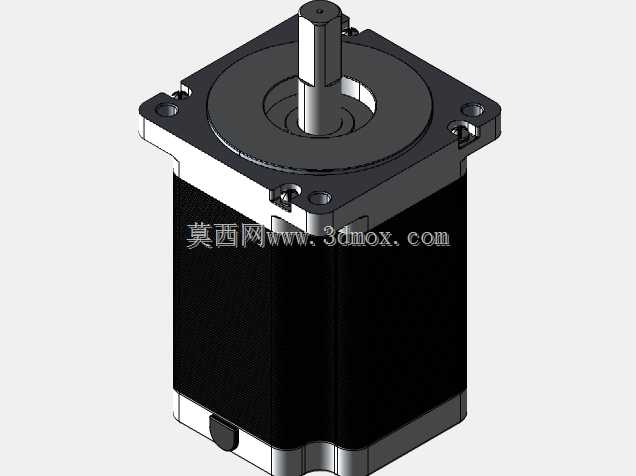

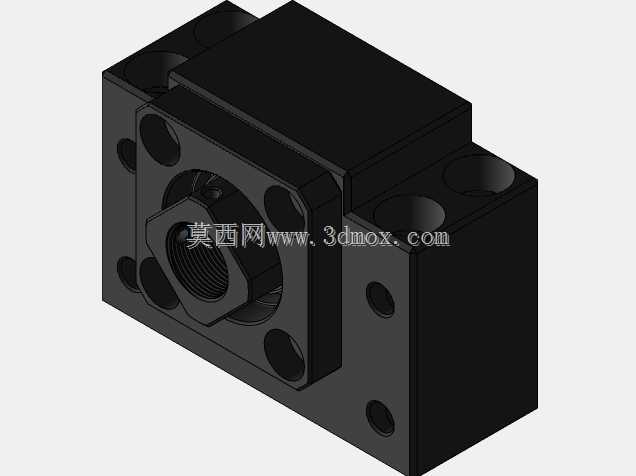

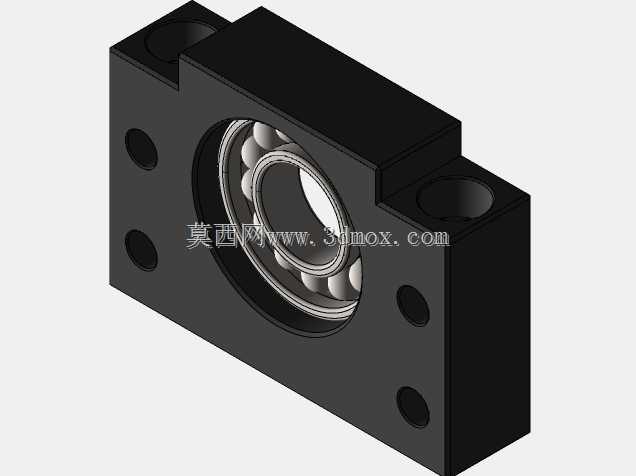

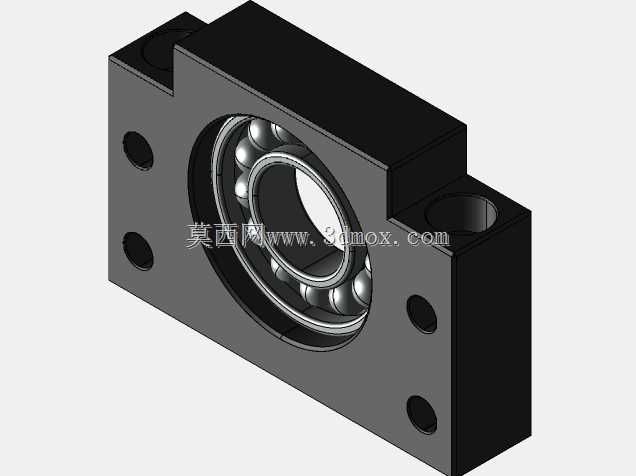

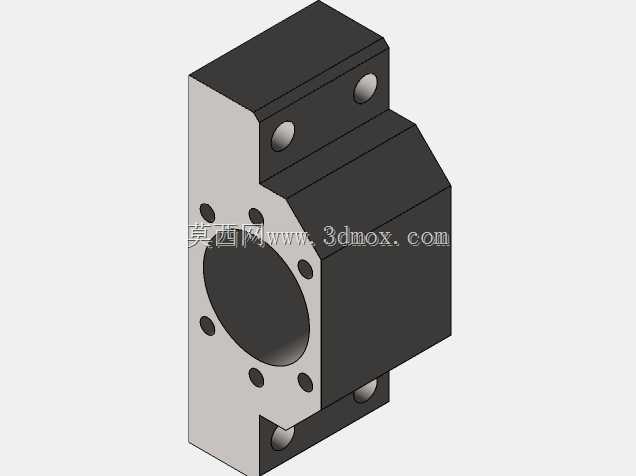

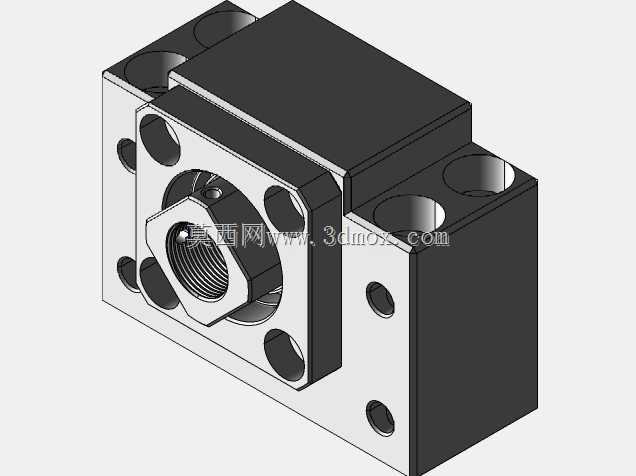

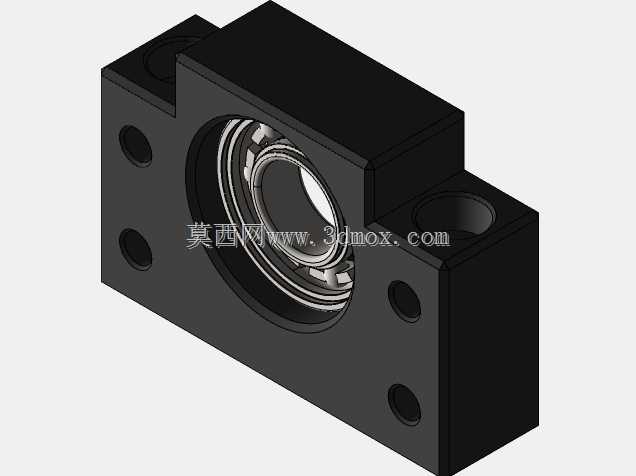

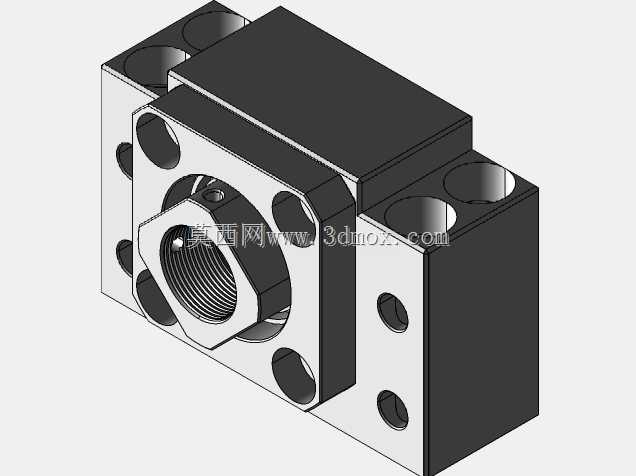

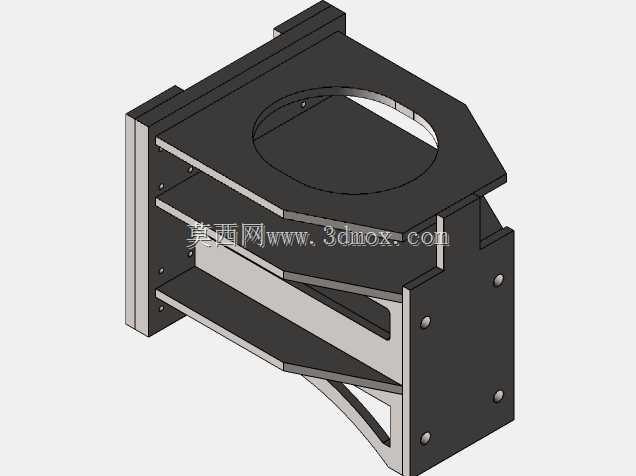

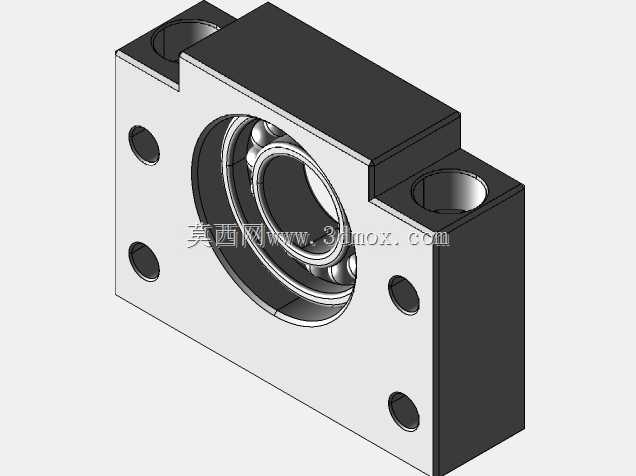

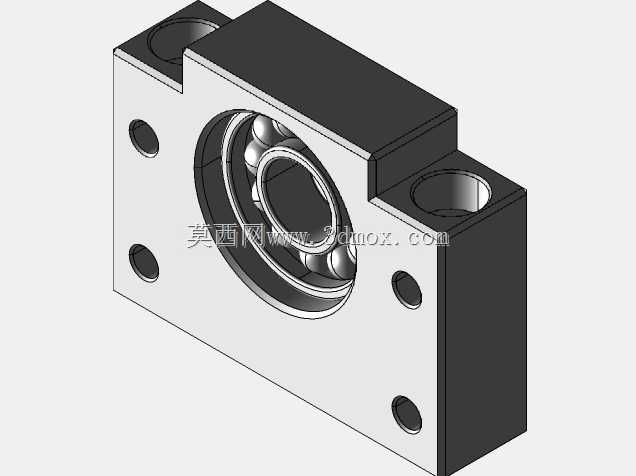

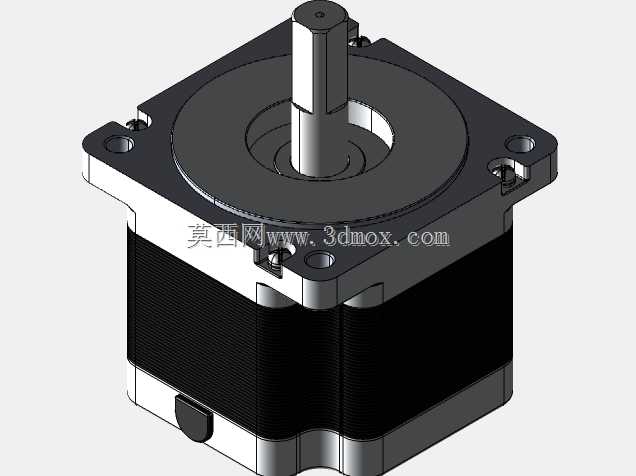

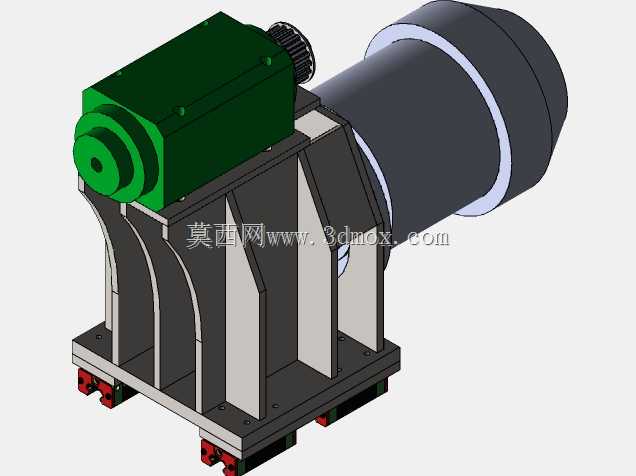

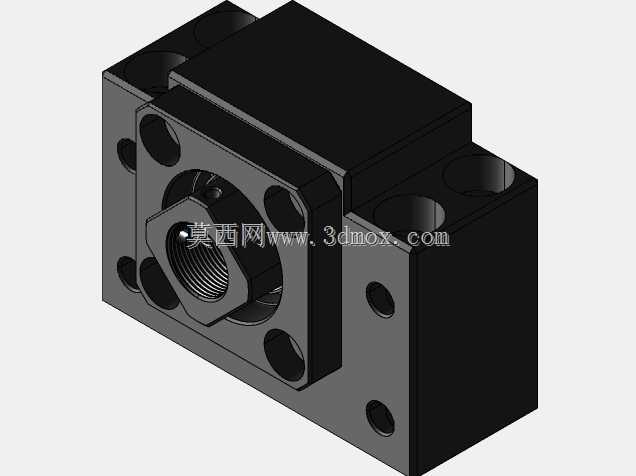

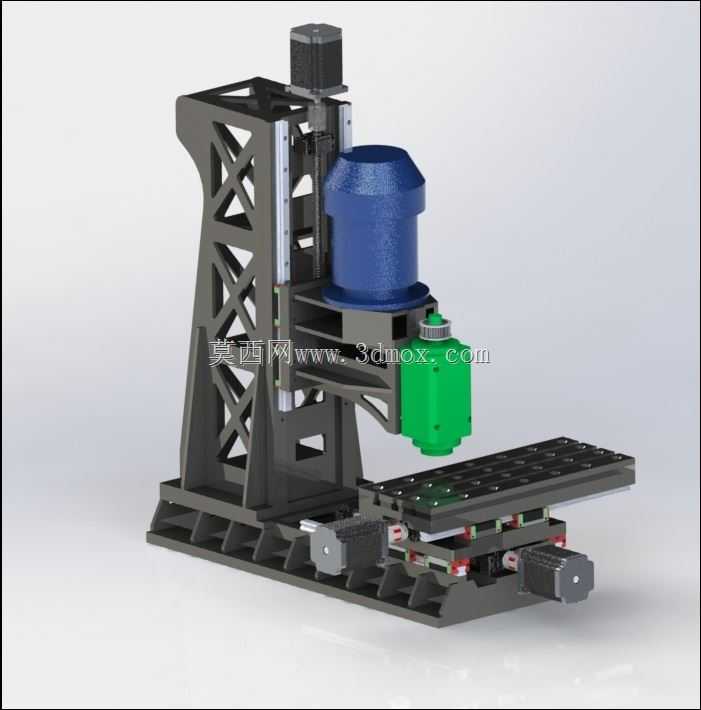

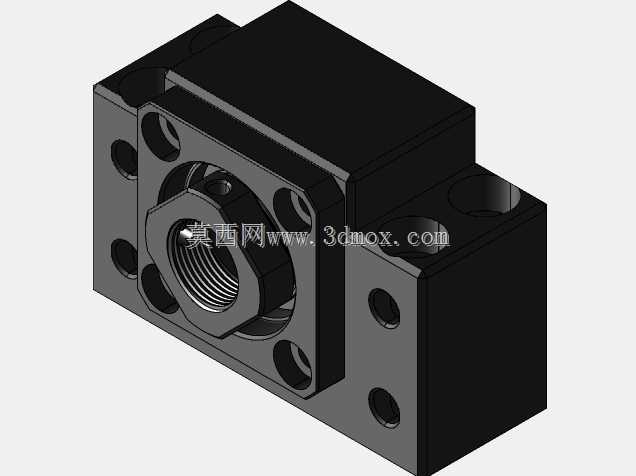

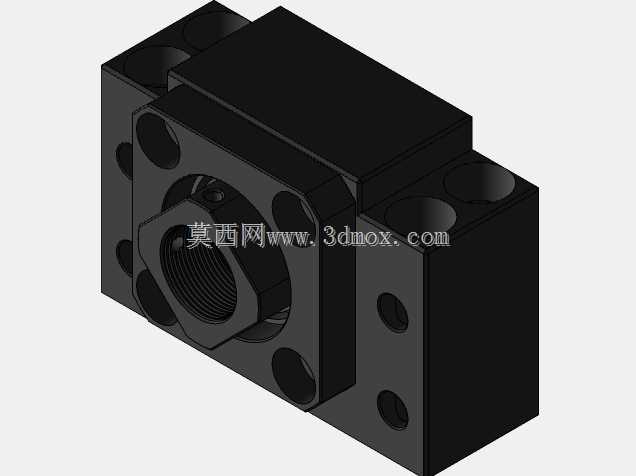

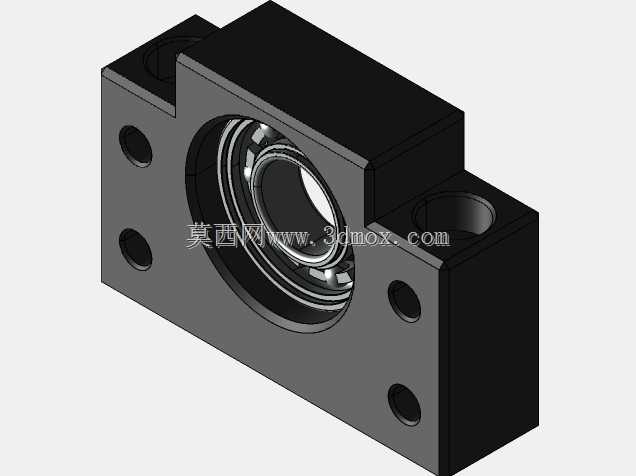

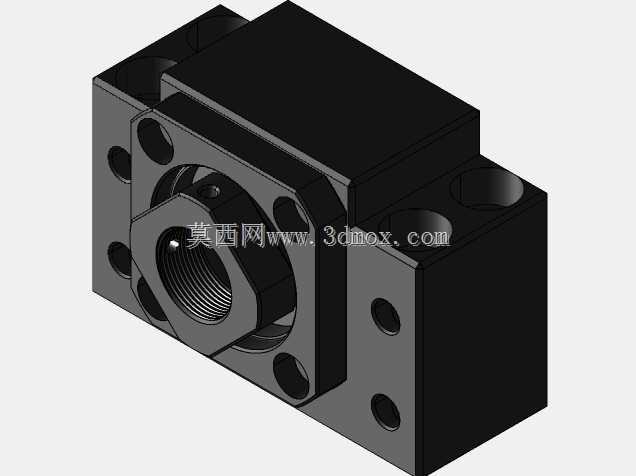

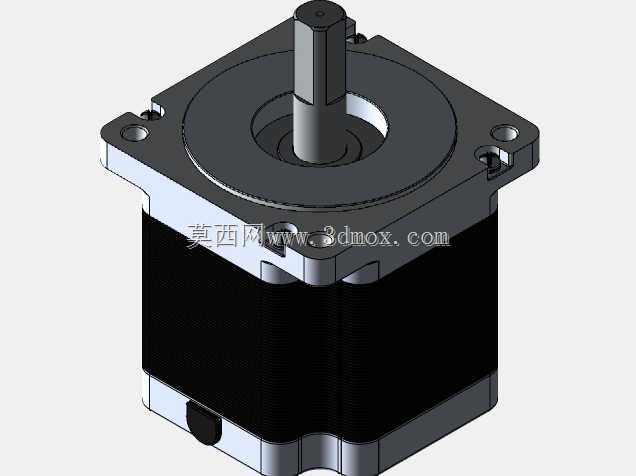

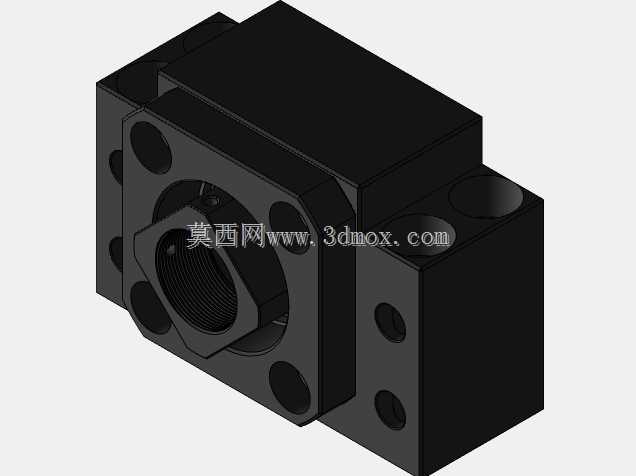

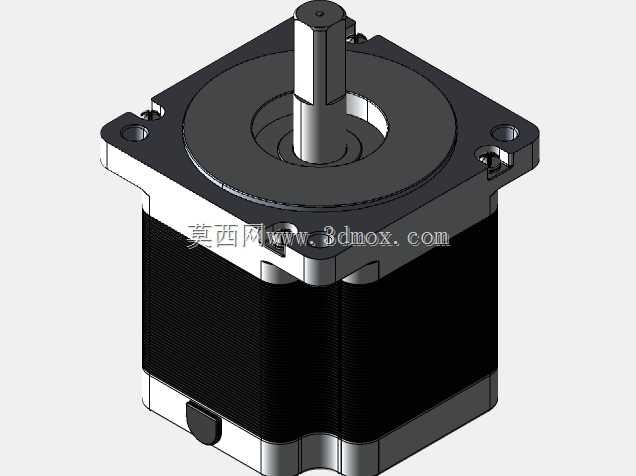

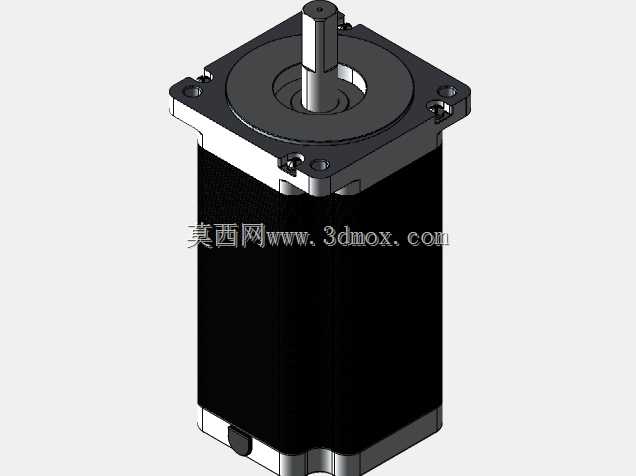

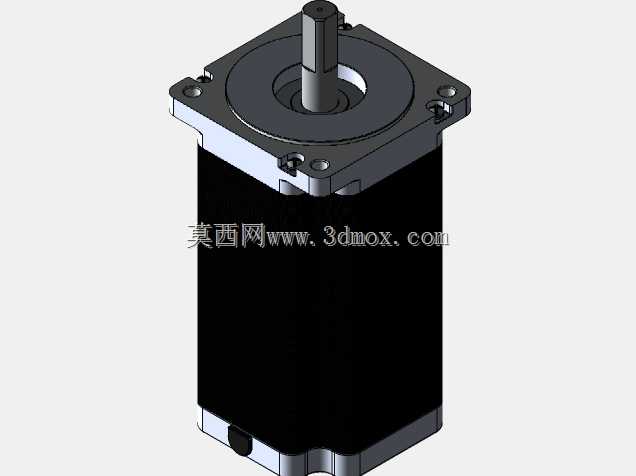

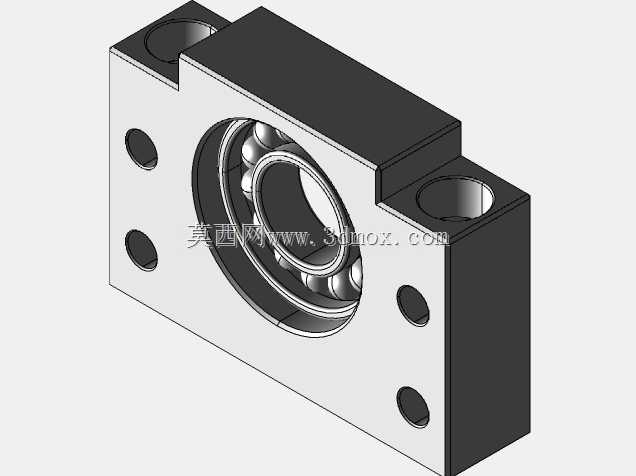

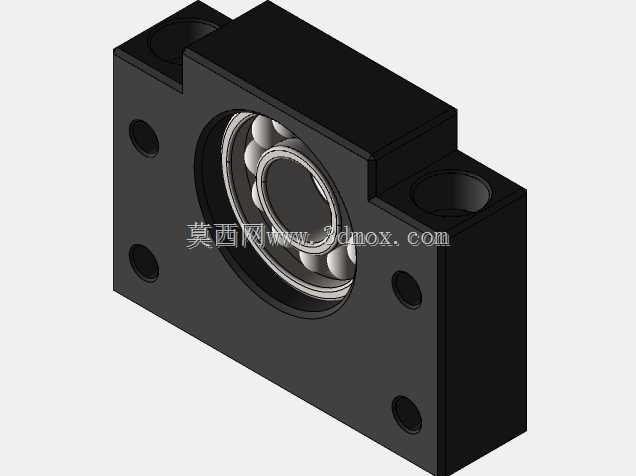

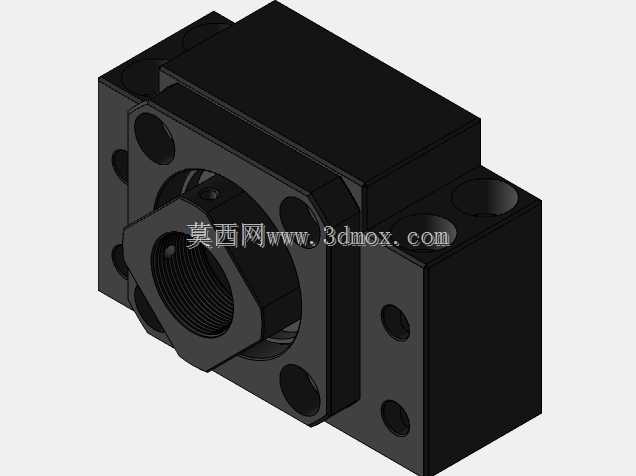

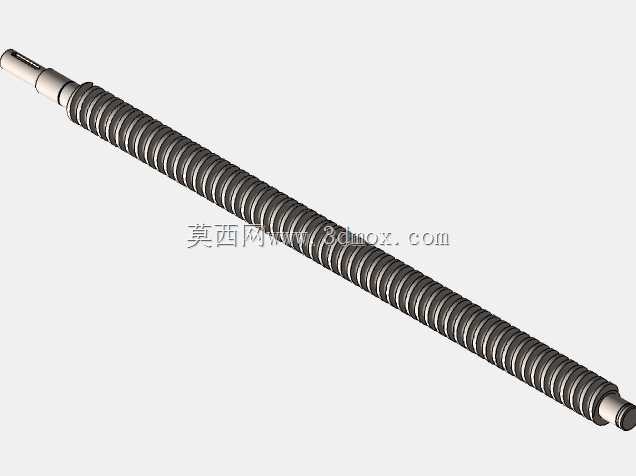

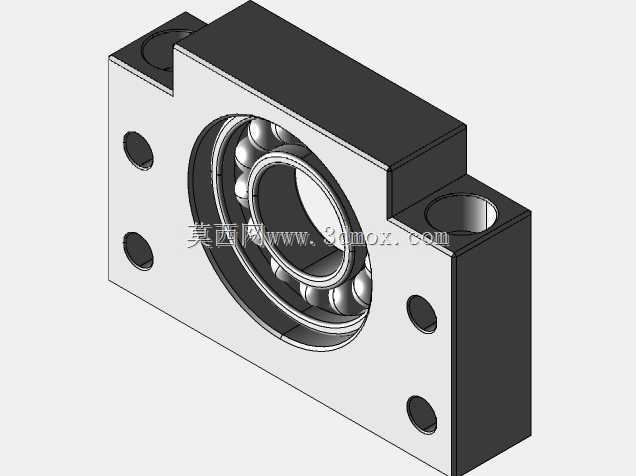

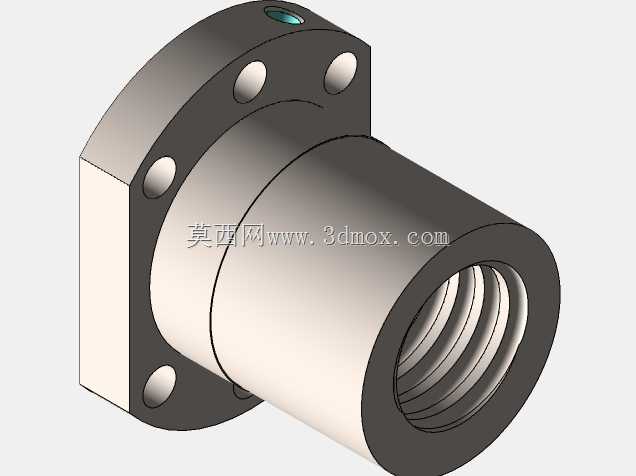

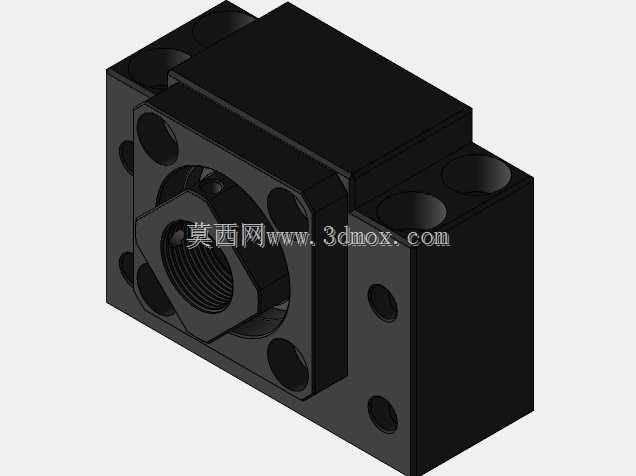

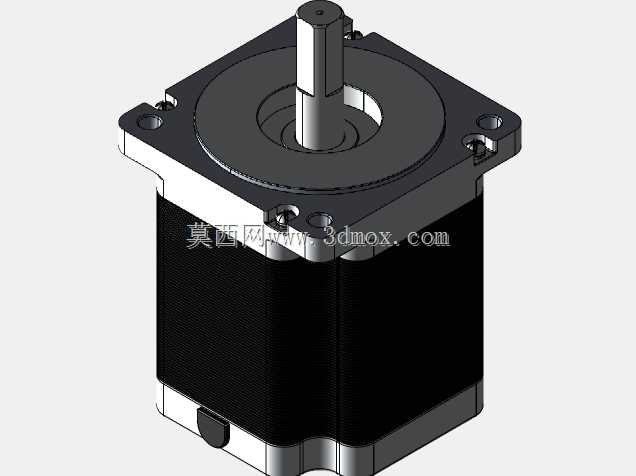

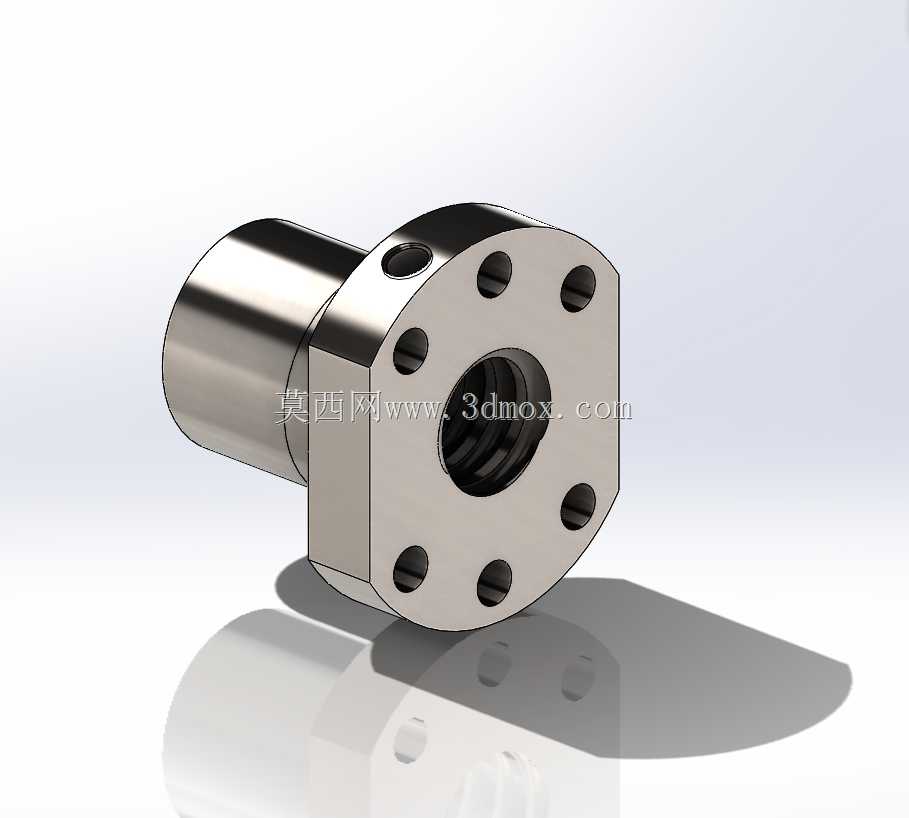

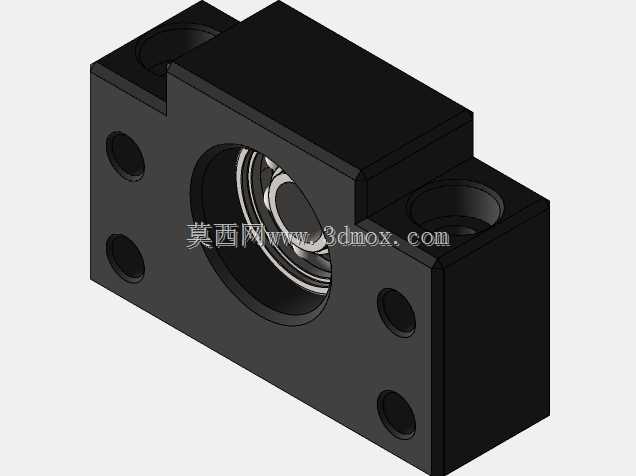

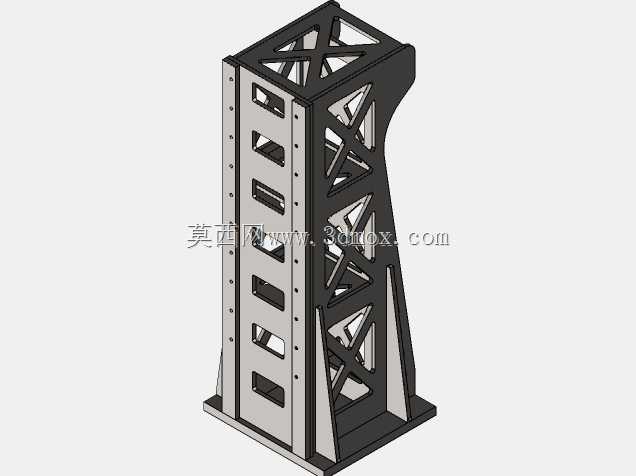

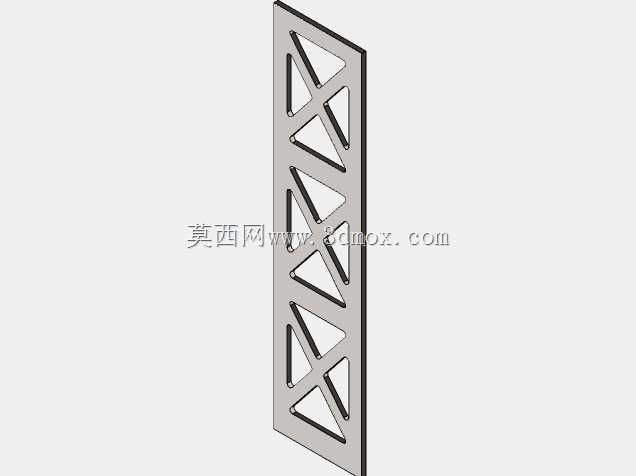

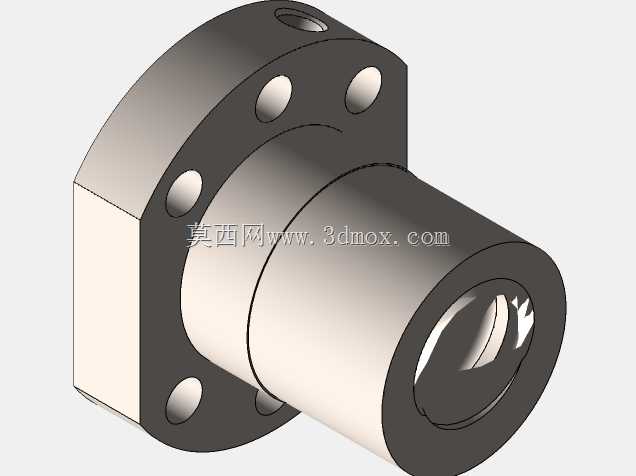

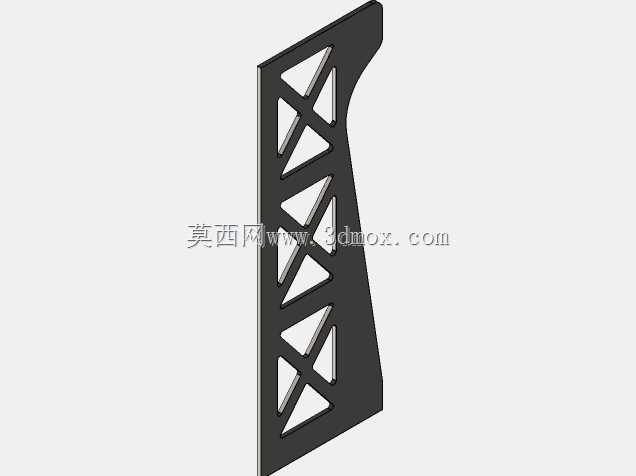

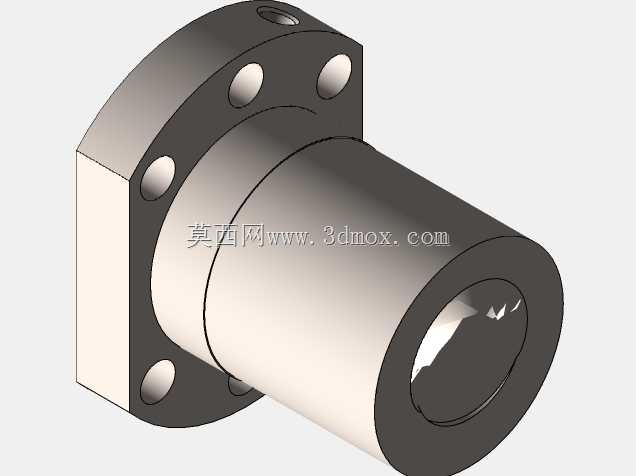

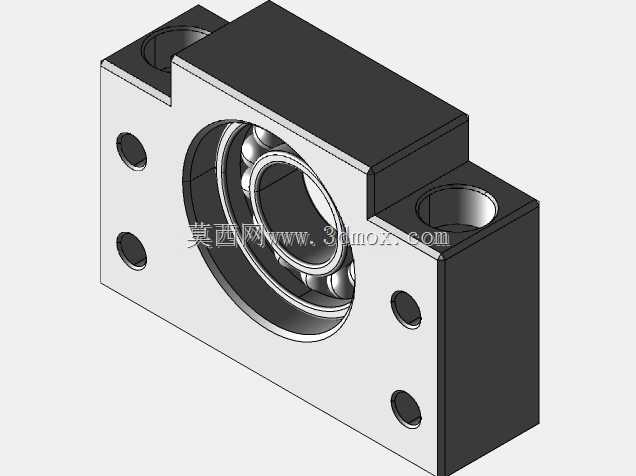

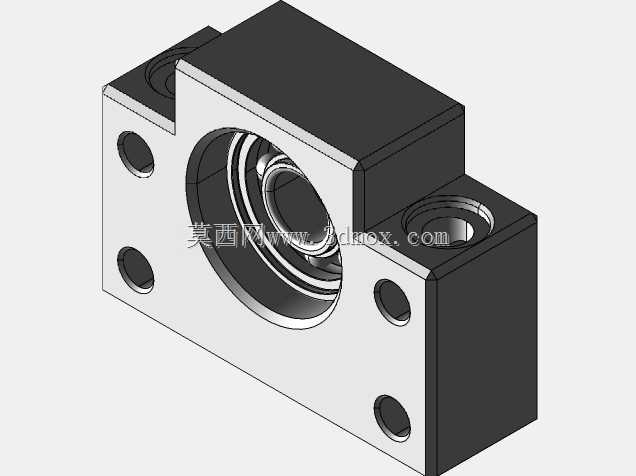

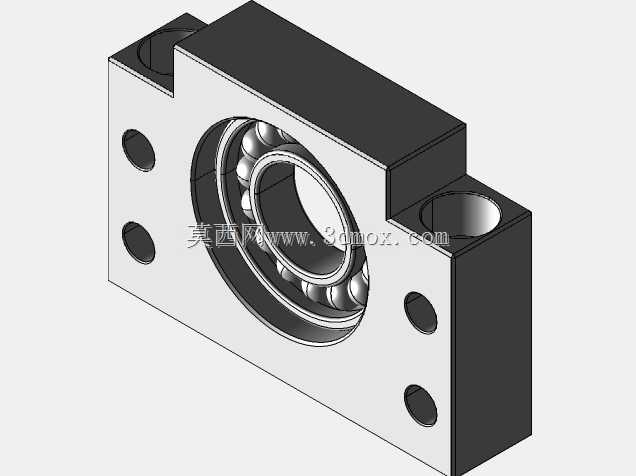

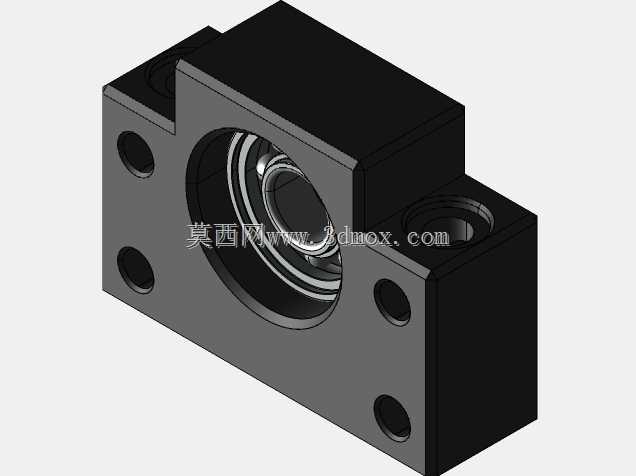

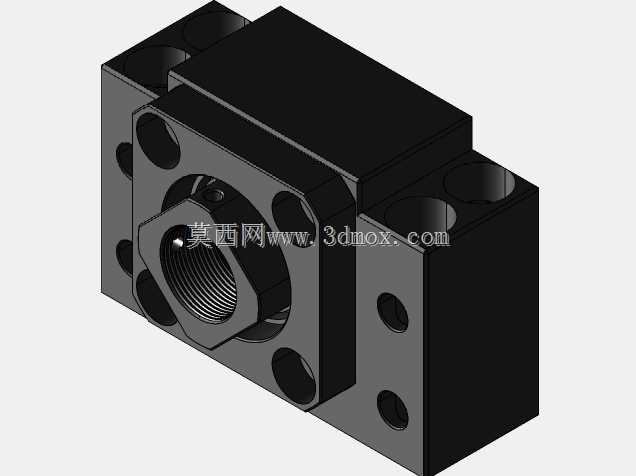

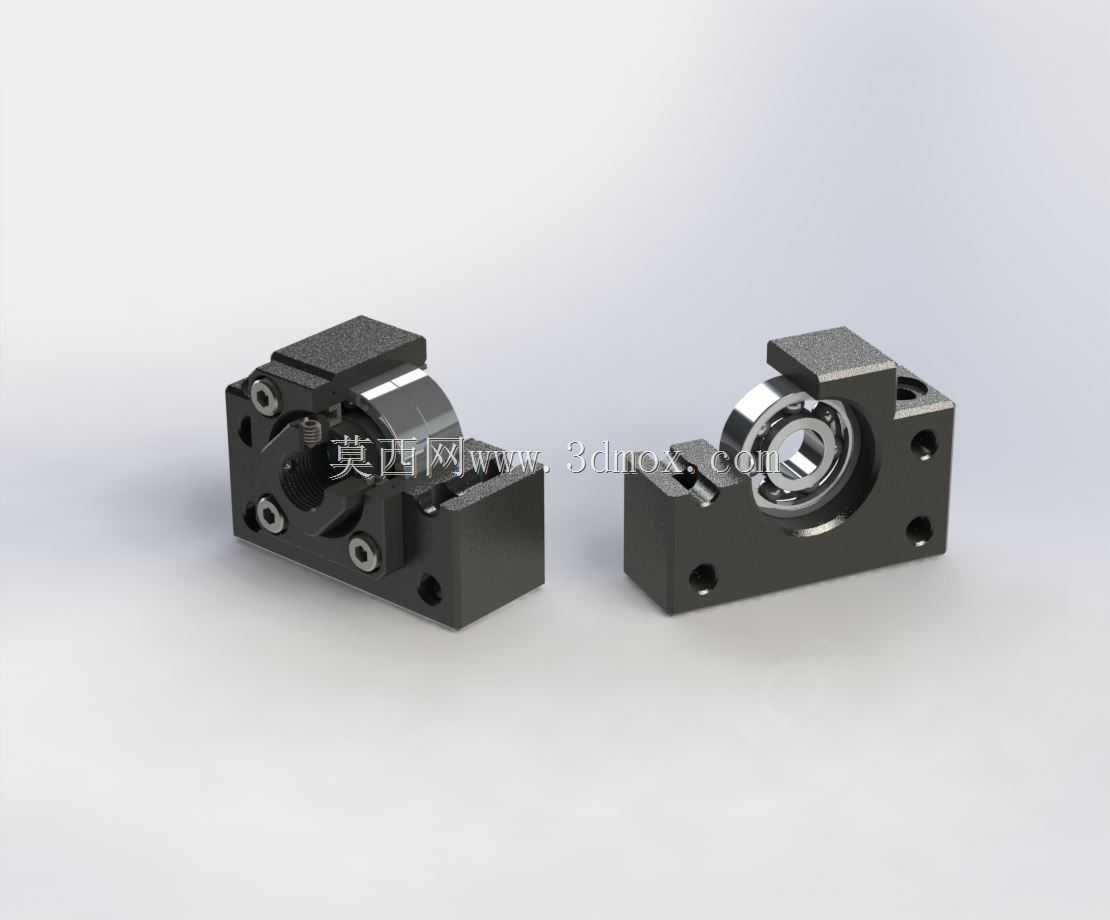

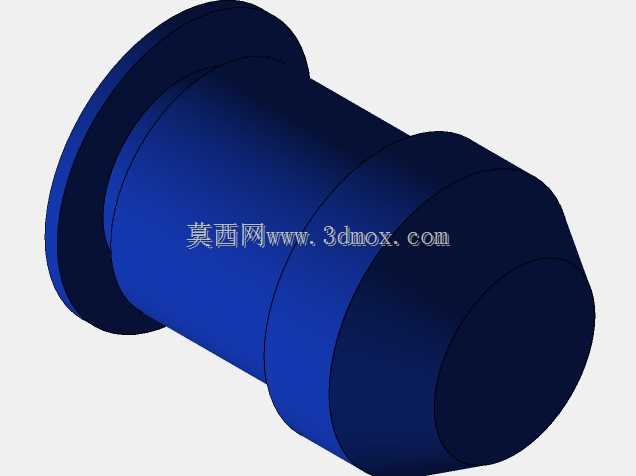

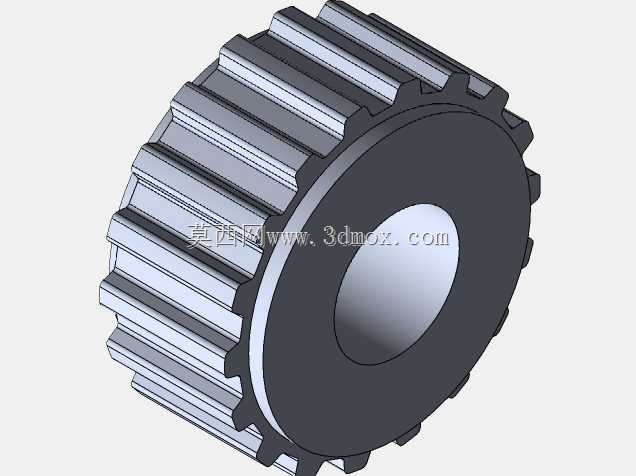

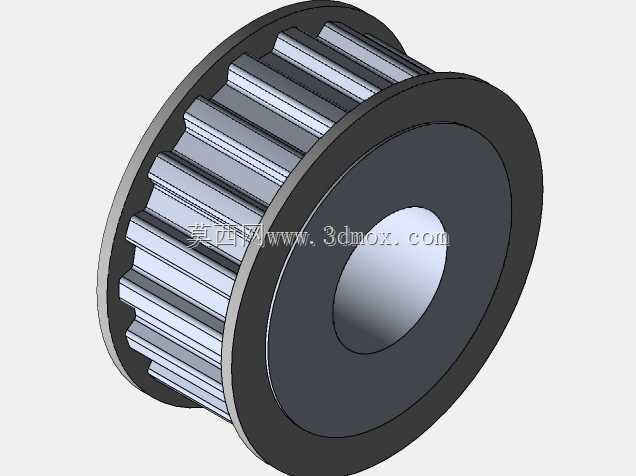

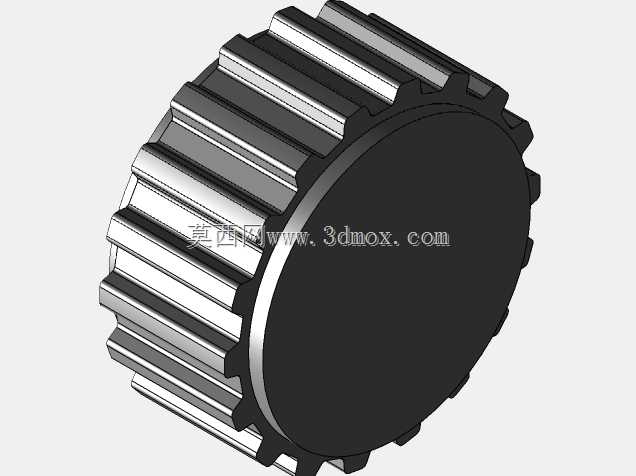

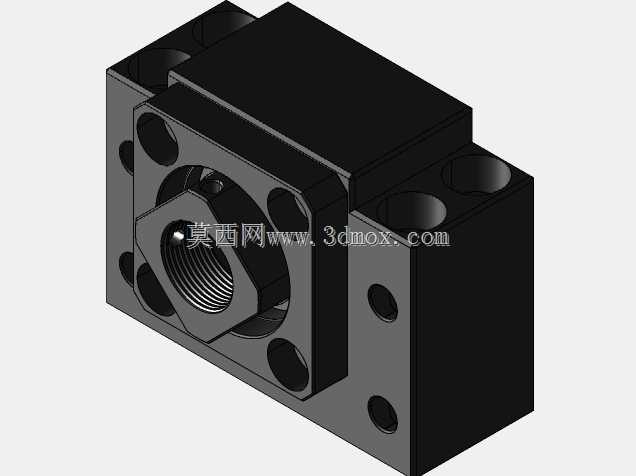

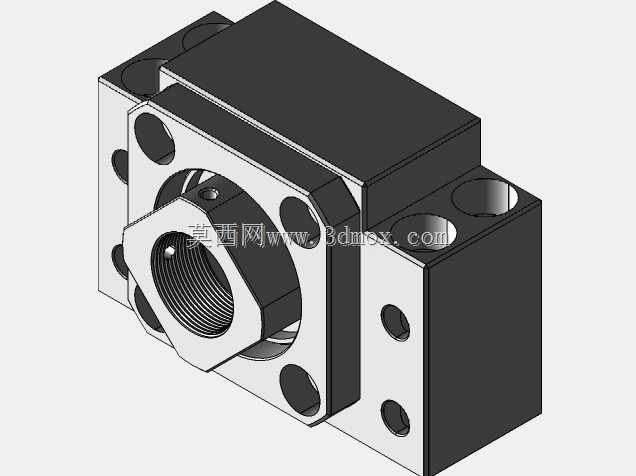

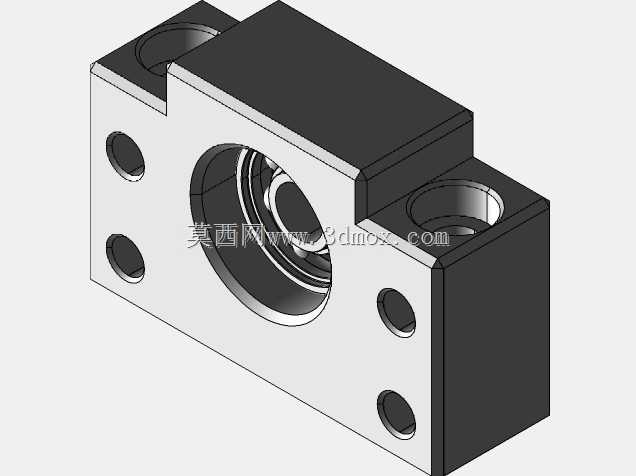

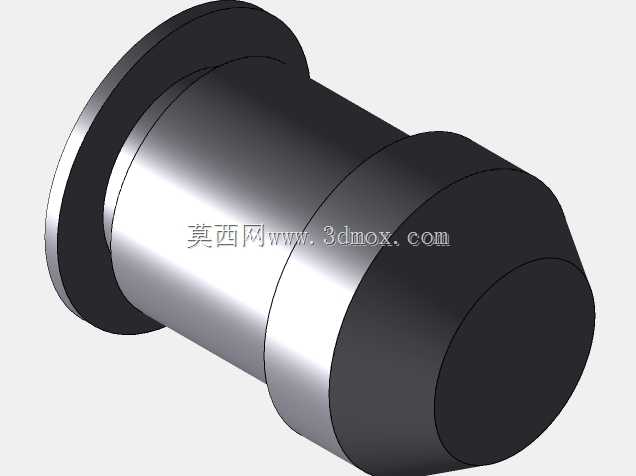

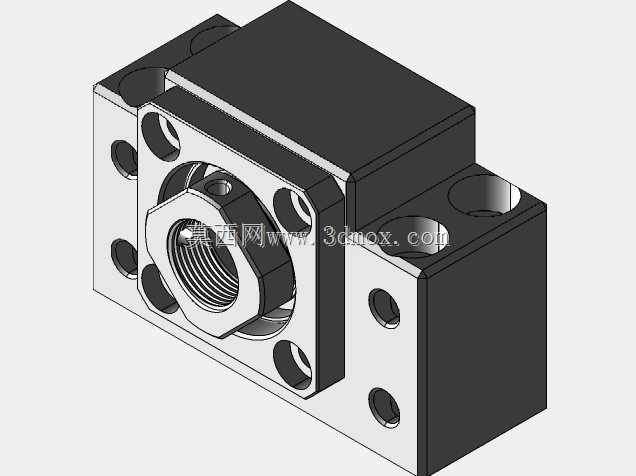

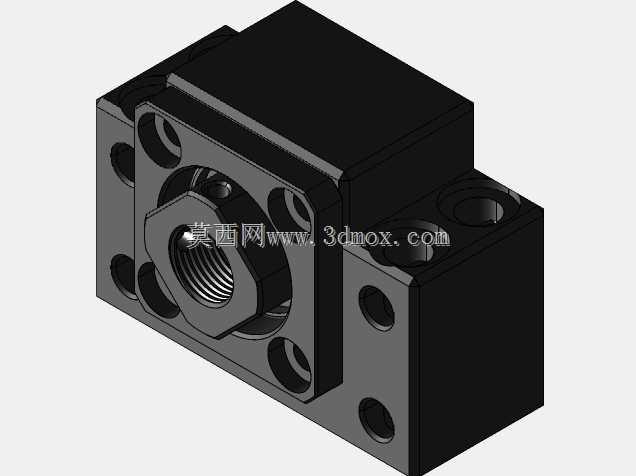

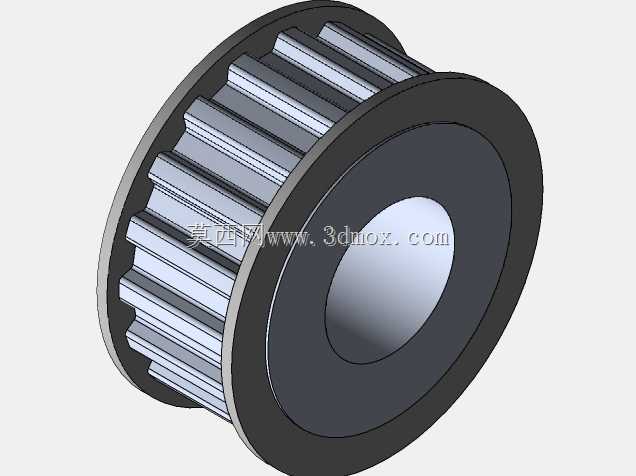

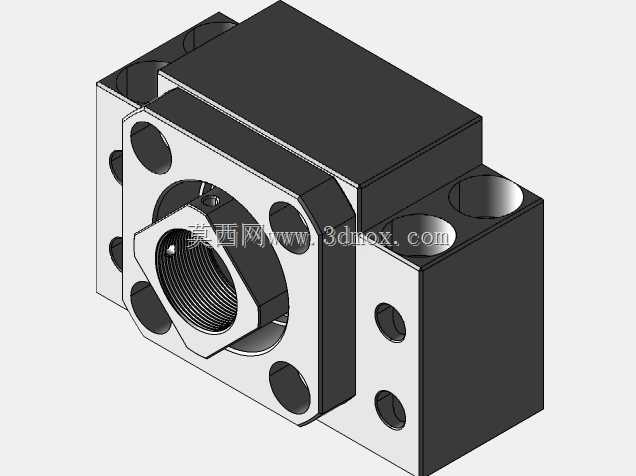

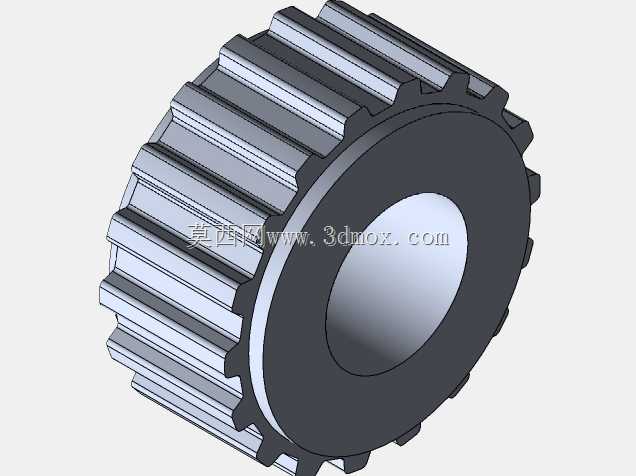

　　这款立式数控铣床原型的核心设计出发点，是完全规避铸造零件的生产流程，全部采用标准板材经切割、焊接、机加工完成主体结构搭建，适配小批量定制化机加工场景下的设备自制需求，尤其适合小型加工工坊、设备研发打样场景中，无法承担铸件开模成本、又需要具备基础三轴铣削能力的使用需求。从结构布局来看，设备采用经典的C型立式结构，床身主体为桁架式钢板焊接结构，背部设计交叉式加强筋布局，在控制整体自重的前提下，有效提升立柱部分的抗弯、抗扭刚度，避免铣削过程中因切削力带来的结构震颤，保障加工过程的稳定性。主轴部分采用立式安装布局，主轴单元固定在可沿立柱导轨上下移动的滑枕上，Z向传动采用伺服电机搭配滚珠丝杠的结构，可实现主轴的垂直方向进给，

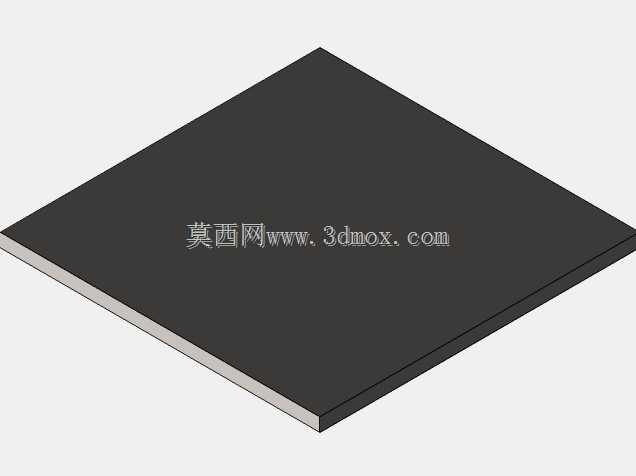

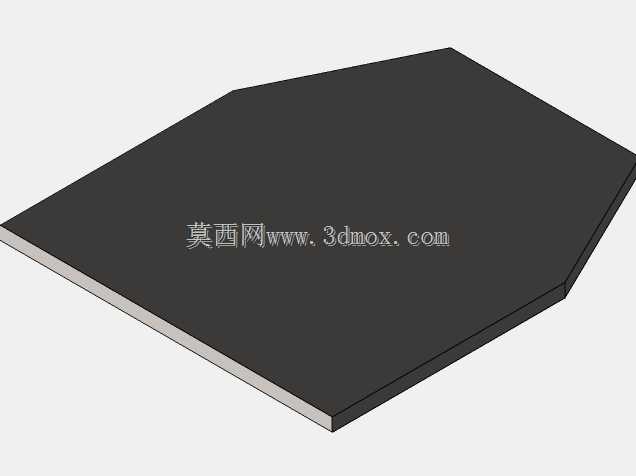

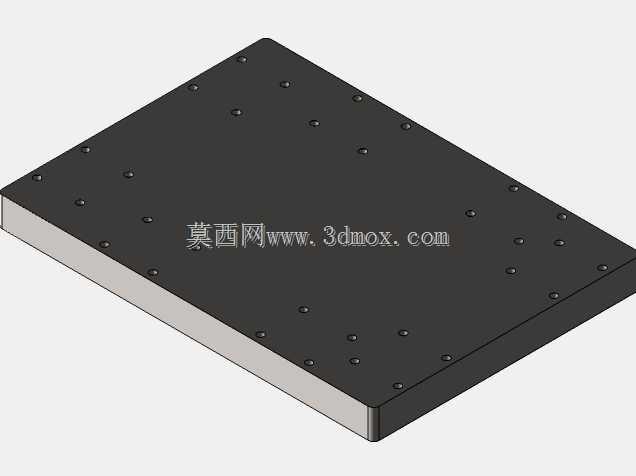

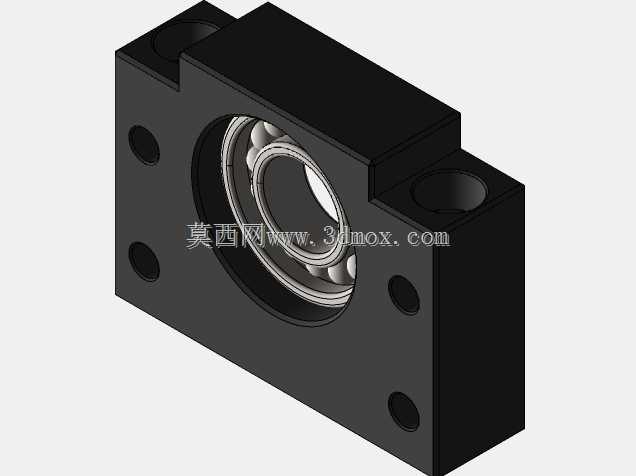

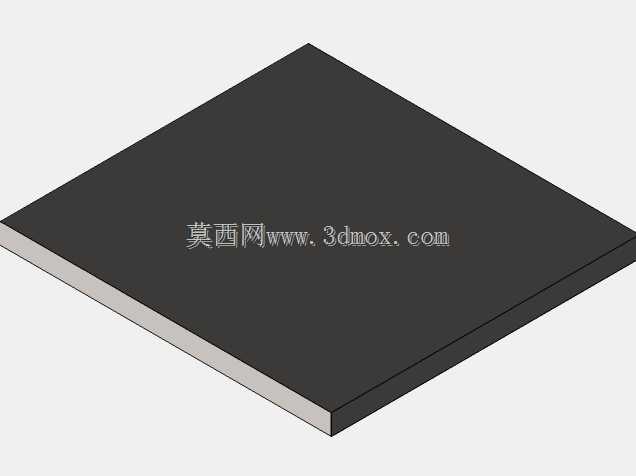

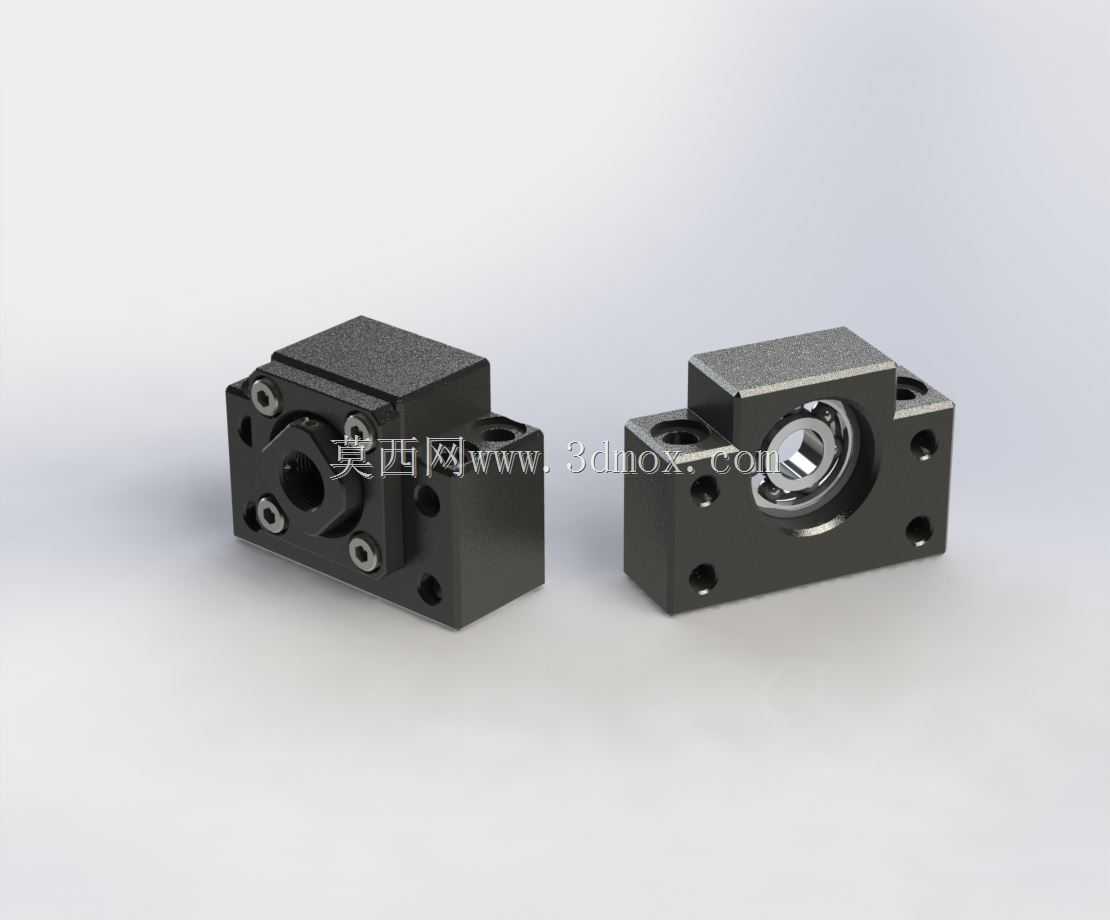

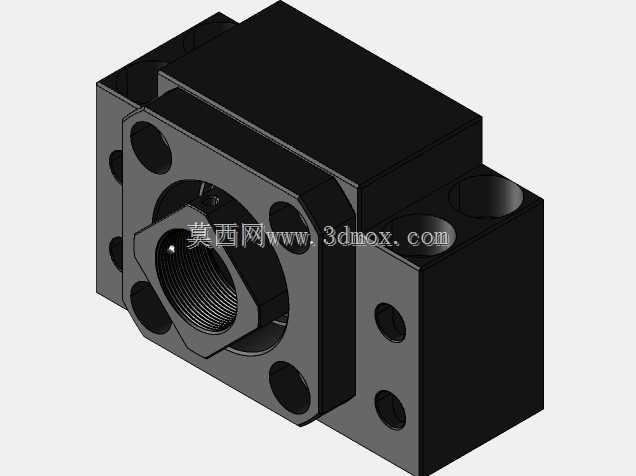

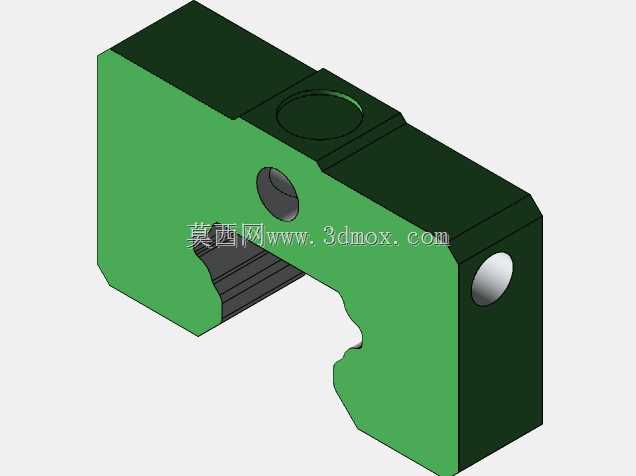

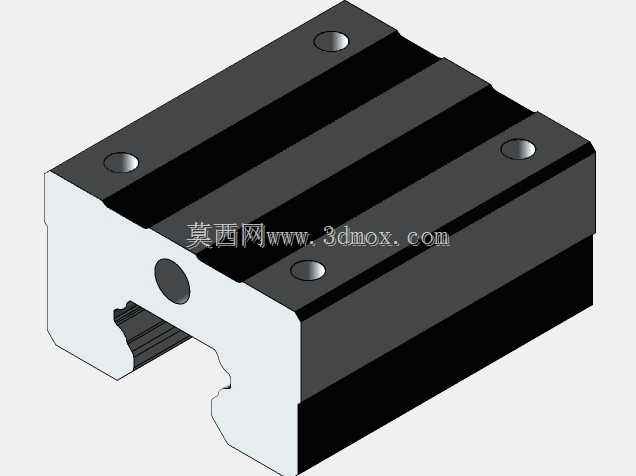

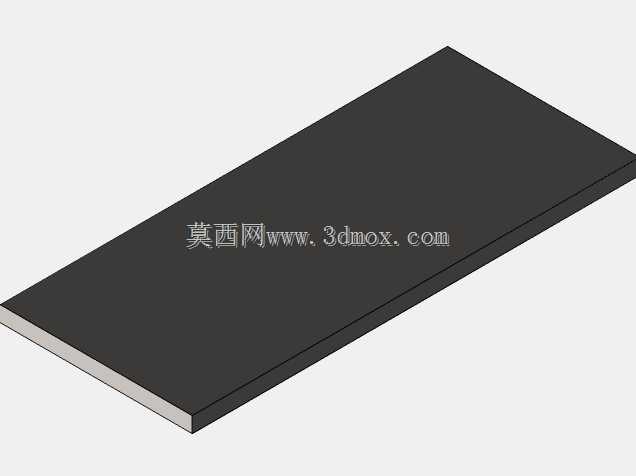

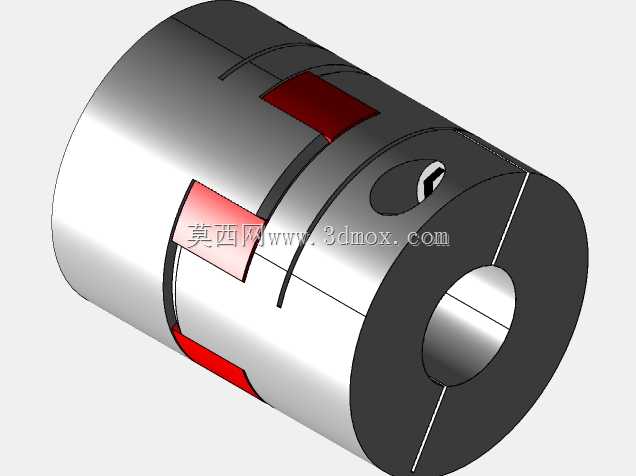

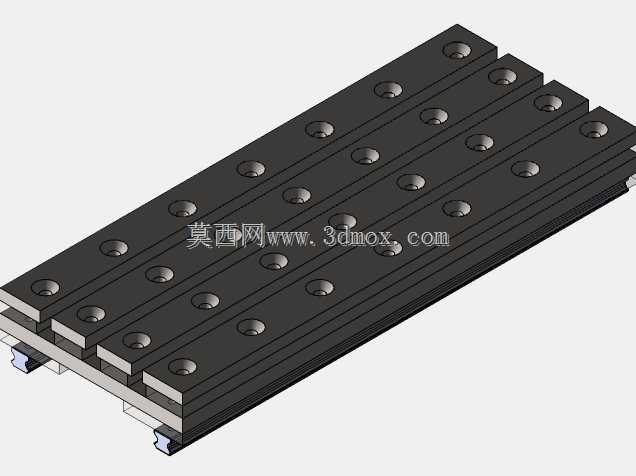

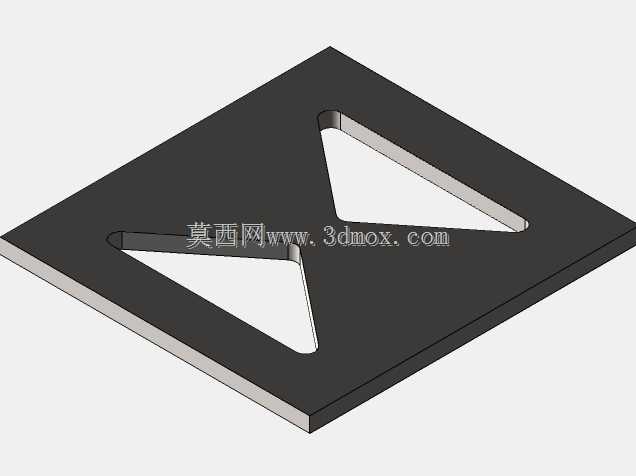

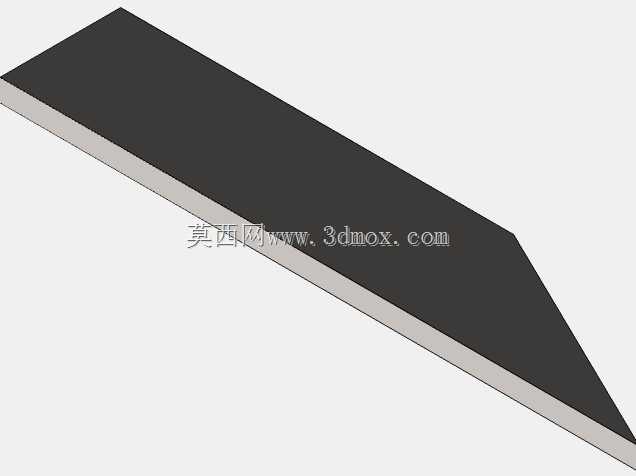

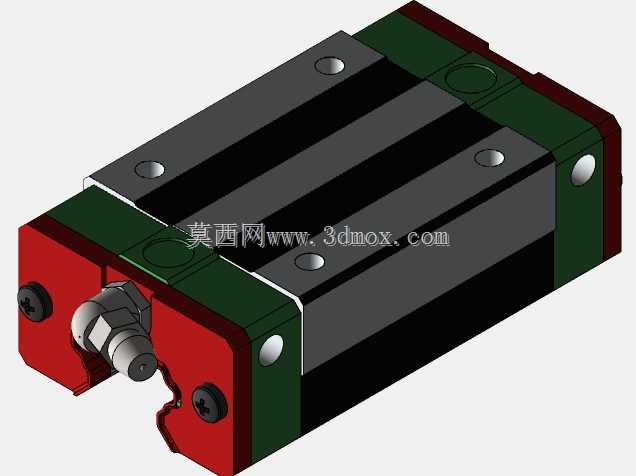

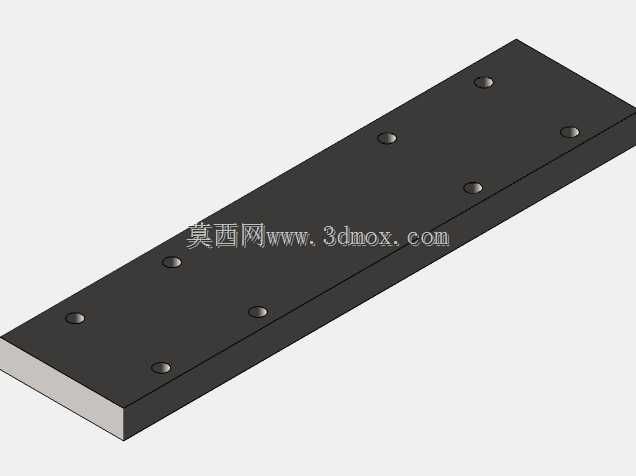

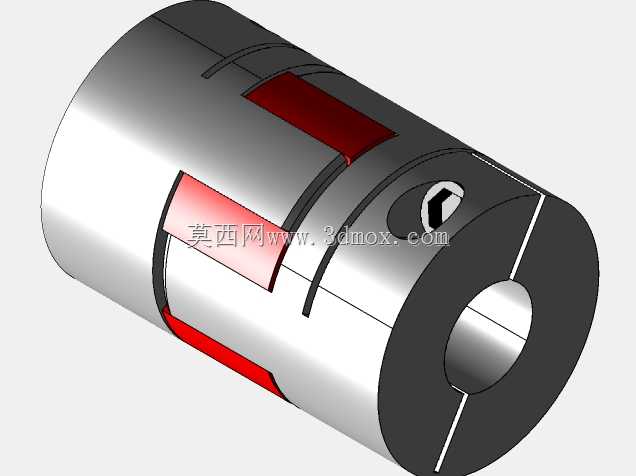

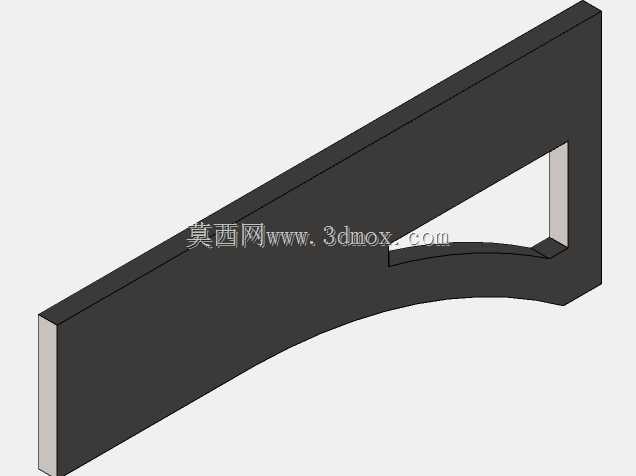

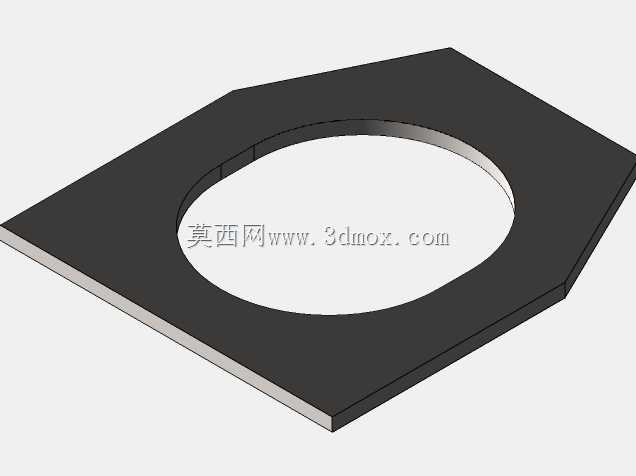

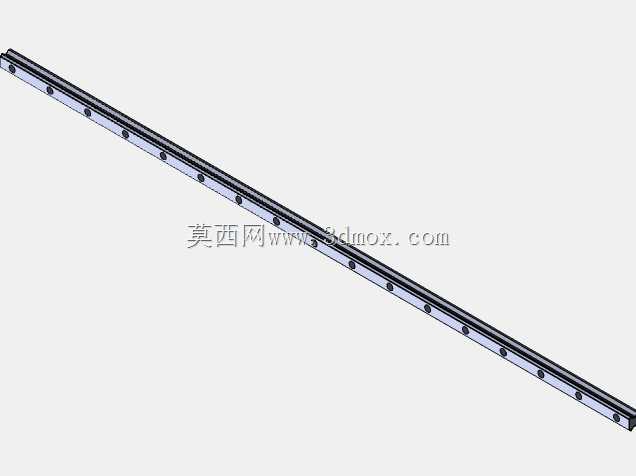

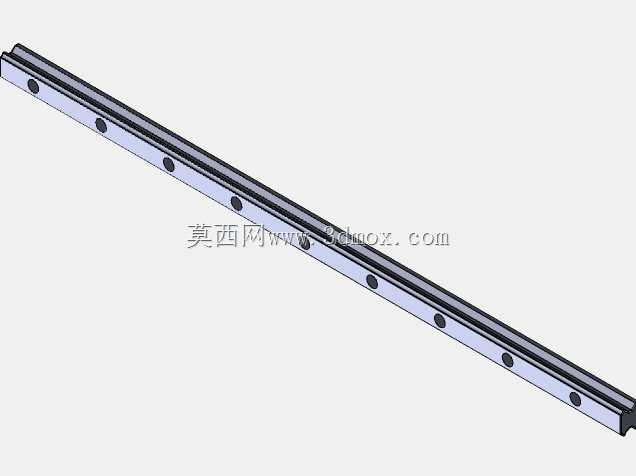

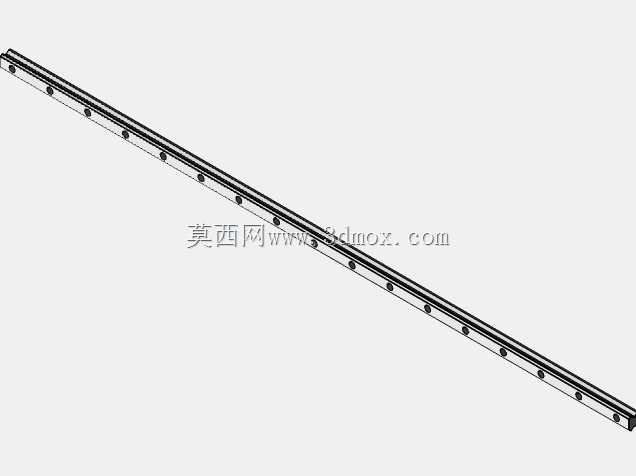

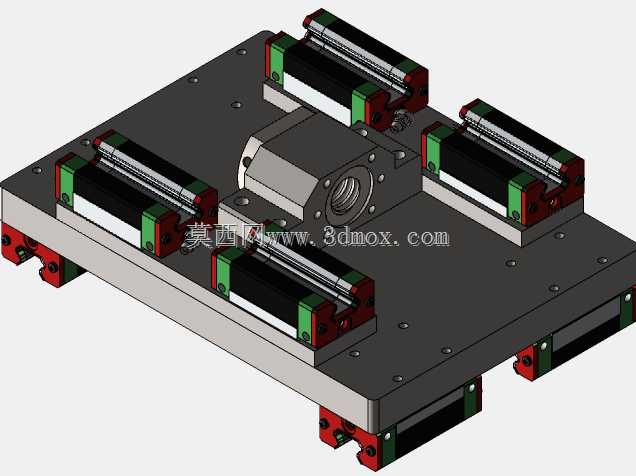

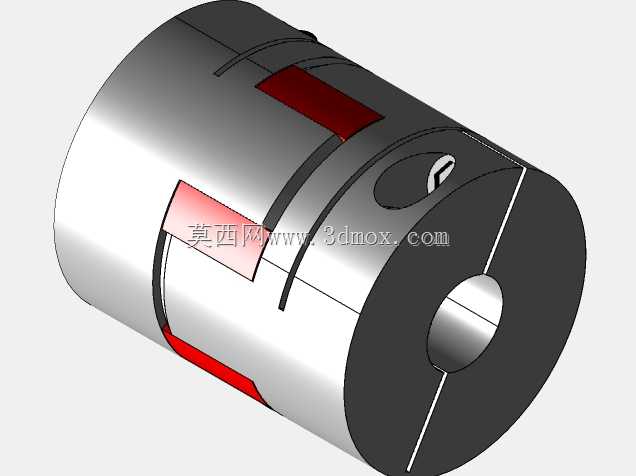

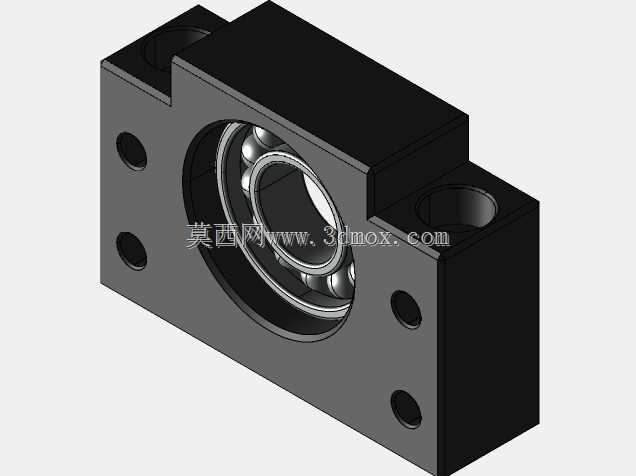

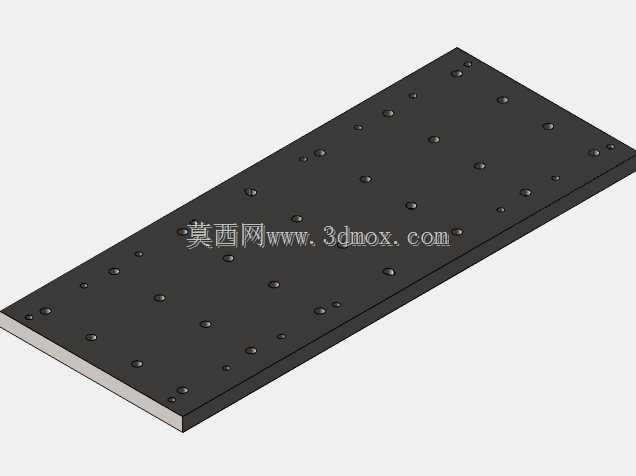

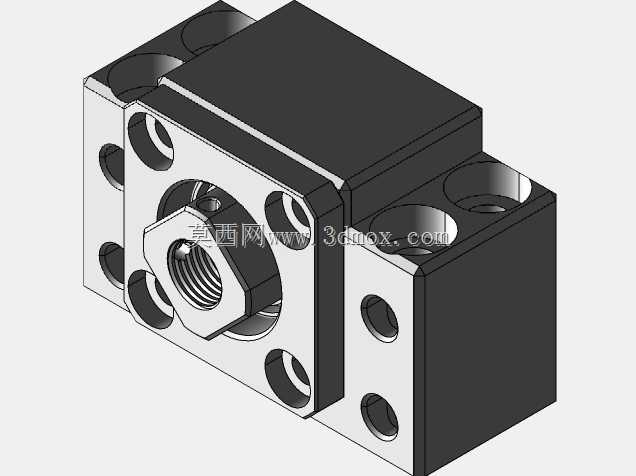

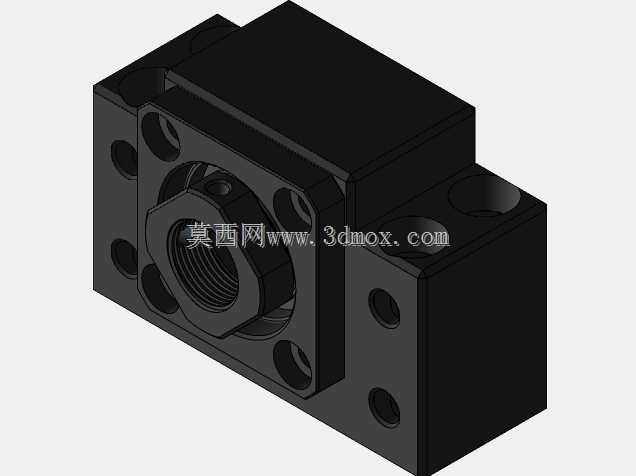

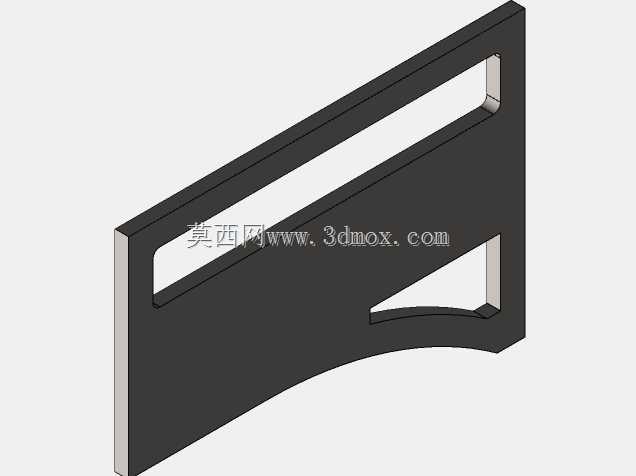

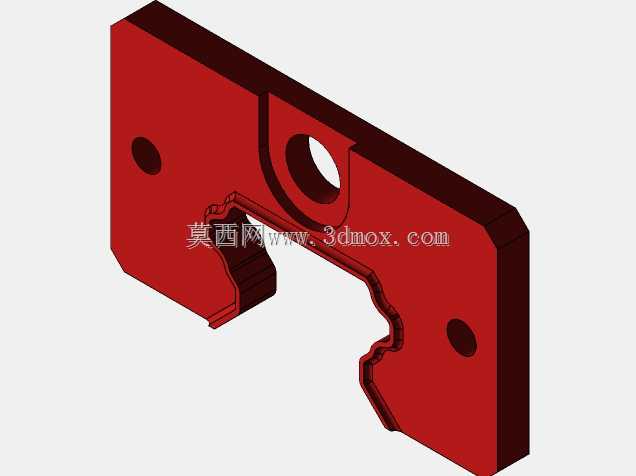

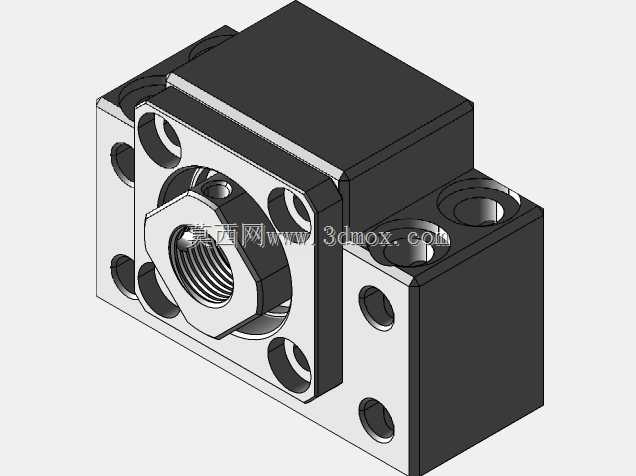

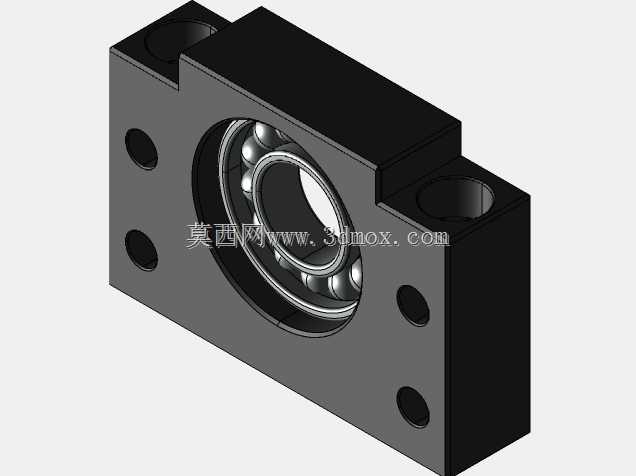

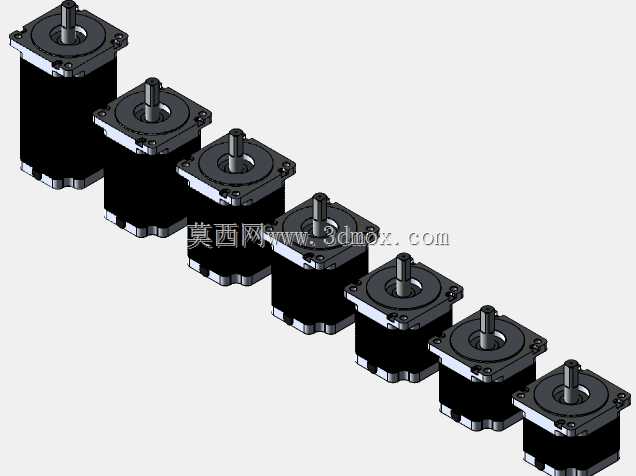

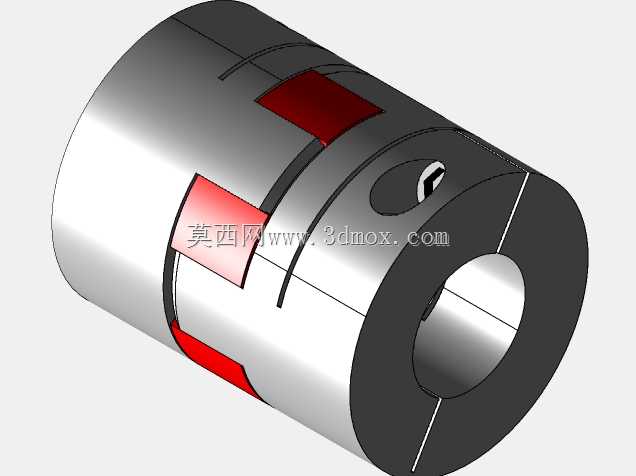

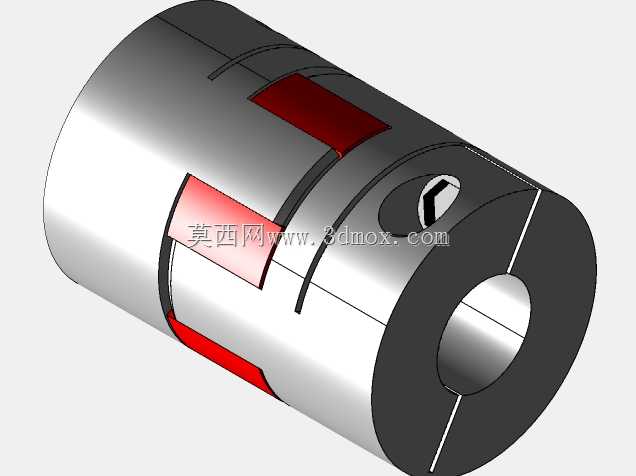

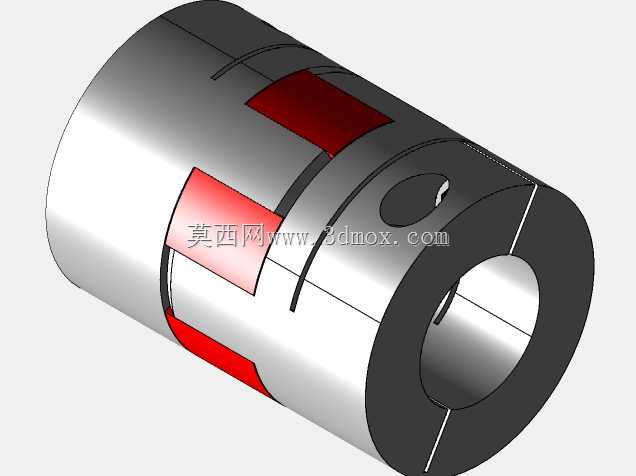

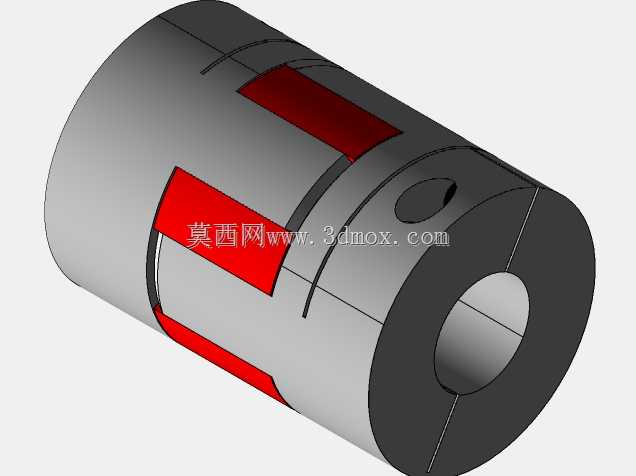

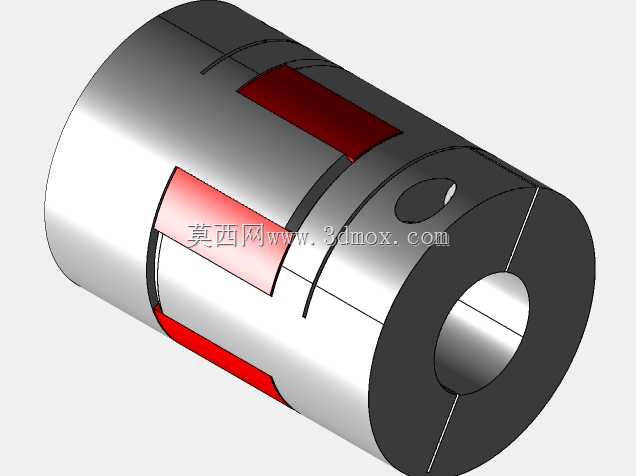

　　适配不同高度工件的加工需求，主轴单元的安装座预留了标准刀具装夹接口，可适配常见的铣刀、钻头等机加工刀具，完成平面铣削、沟槽加工、钻孔、镗孔等常规机加工工序。工作台部分为长方形铸铁平台，台面预留标准T型槽结构，用于装夹待加工工件，工作台可沿床身底座的X、Y向导轨做水平方向的十字进给，两个方向的传动均采用伺服电机直连滚珠丝杠的结构，导轨采用线性滑轨搭配滑块的组合，兼顾进给运动的顺滑度与承载能力，可满足中小型金属零件、非金属零件的铣削加工需求。设计过程中充分考虑了板材焊接结构的工艺特性，所有床身构件均采用等厚度钢板切割成型，焊接位置预留了足够的焊接收缩余量，焊接后可通过导轨安装面的二次铣削加工，消除焊接变形带来的精度误差，

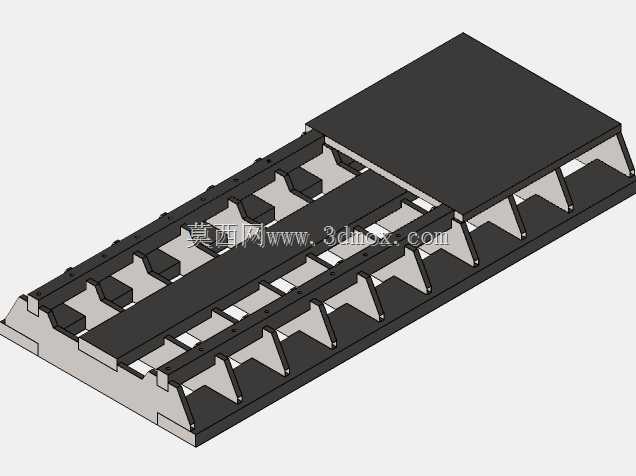

　　无需依赖铸造工艺的时效处理流程，大幅缩短设备的制造周期。从安装边界来看，设备整体占地尺寸适配小型车间的摆放需求，底座为整体式焊接框架结构，底部预留了地脚螺栓安装孔，可直接固定在硬化地面上，无需额外做复杂的设备基础，安装调试流程简单。X、Y、Z三个轴的行程设计覆盖了常规小型零件的加工尺寸范围，不会出现行程冗余带来的结构浪费，也不会因行程不足限制加工场景。设备的走线、传动部件均做了外露式设计，方便后期的维护与部件更换，丝杠、导轨部位预留了防护罩安装位，可在后期加装伸缩式防护罩，避免铣削过程中的切屑、切削液溅入传动部件，延长设备的使用寿命。整体结构没有采用复杂的异形铸件，所有零部件均可通过常规的板材切割、焊接、普通机加工工序完成制作，

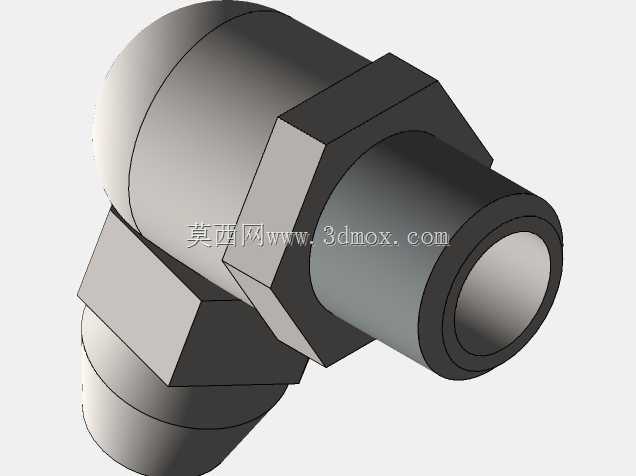

　　加工门槛低，适合具备基础机加工能力的主体自行制作搭建，在教学实训、小型加工点设备自制、专用铣削设备改制等场景下具备很高的实用价值，结构上预留了足够的改装空间，可根据实际使用需求加装刀库、冷却系统、排屑装置等附加部件，拓展设备的加工能力。
