小型转舌式钥匙开启柜门锁具结构

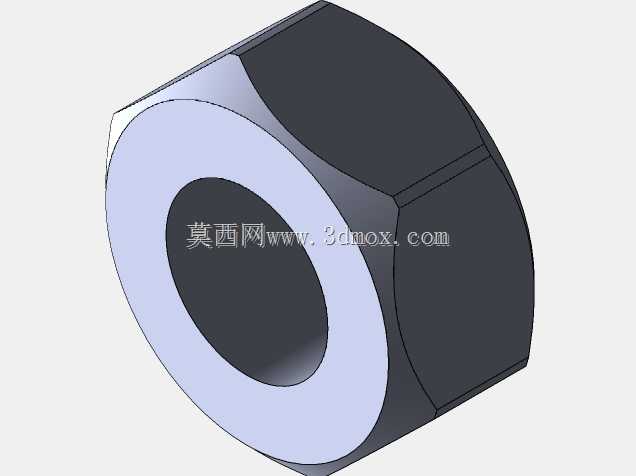

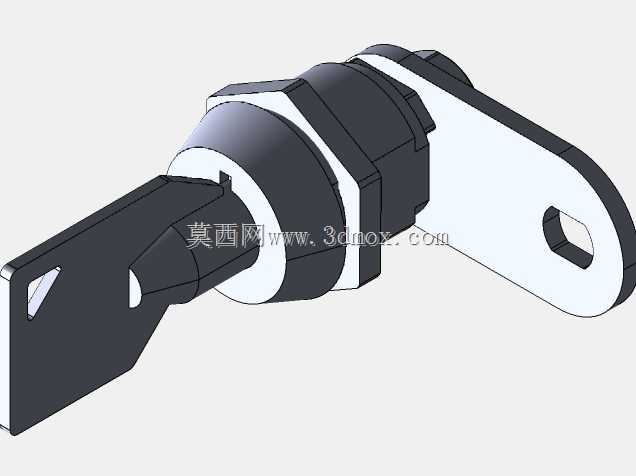

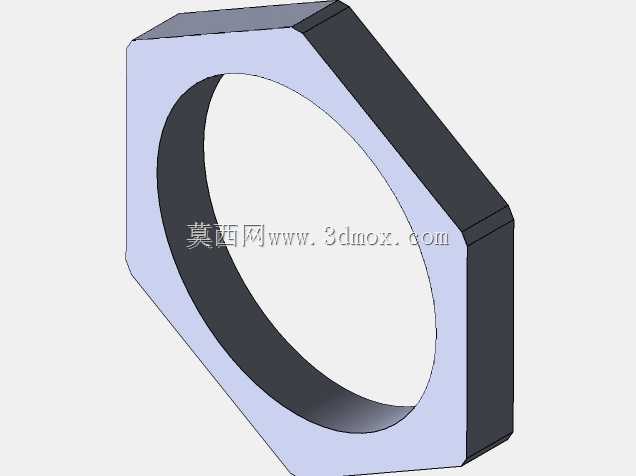

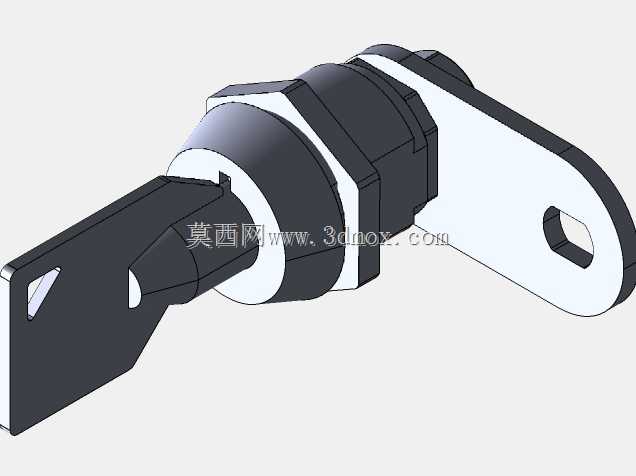

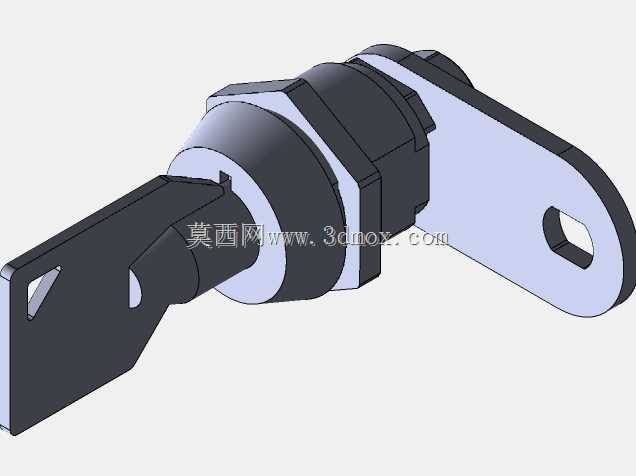

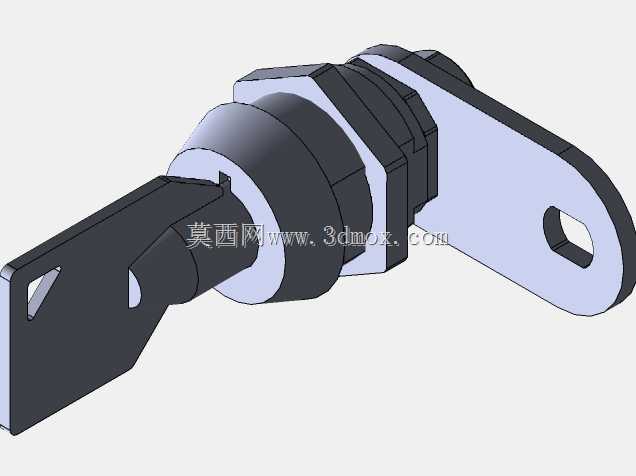

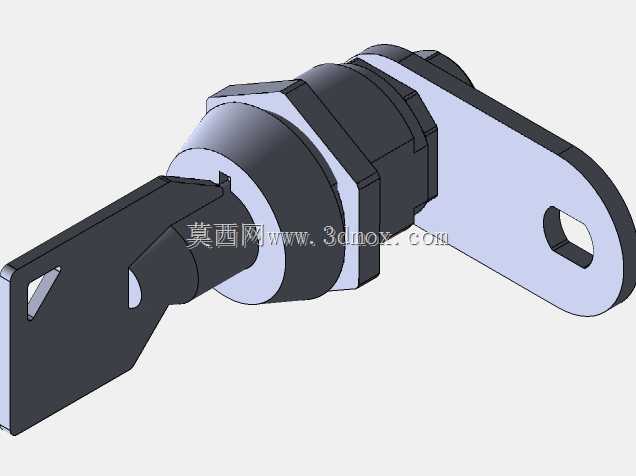

　　这款锁具的三维结构完整还原了小型转舌锁的全部装配关系，从锁芯主体、配套钥匙到尾部锁止舌片的配合公差都做了精准还原，适合做机箱机柜、小型设备舱门的锁止结构选型参考。日常在做通讯机柜、配电箱、小型设备外壳的结构设计时，这类锁具是非常常用的标准件，它不需要复杂的安装结构，只需要在门板上开出对应直径的安装圆孔，从外侧穿入锁体，在门板内侧用配套的锁紧螺母固定即可，安装边界非常清晰，不会占用门板内侧过多的布线空间，对于内部空间紧凑的小型设备来说非常友好。

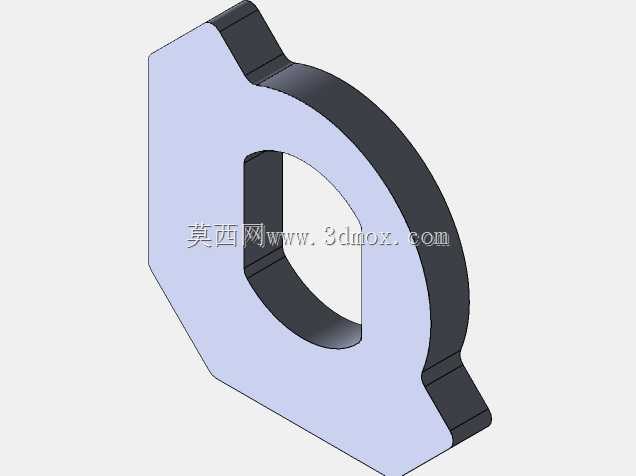

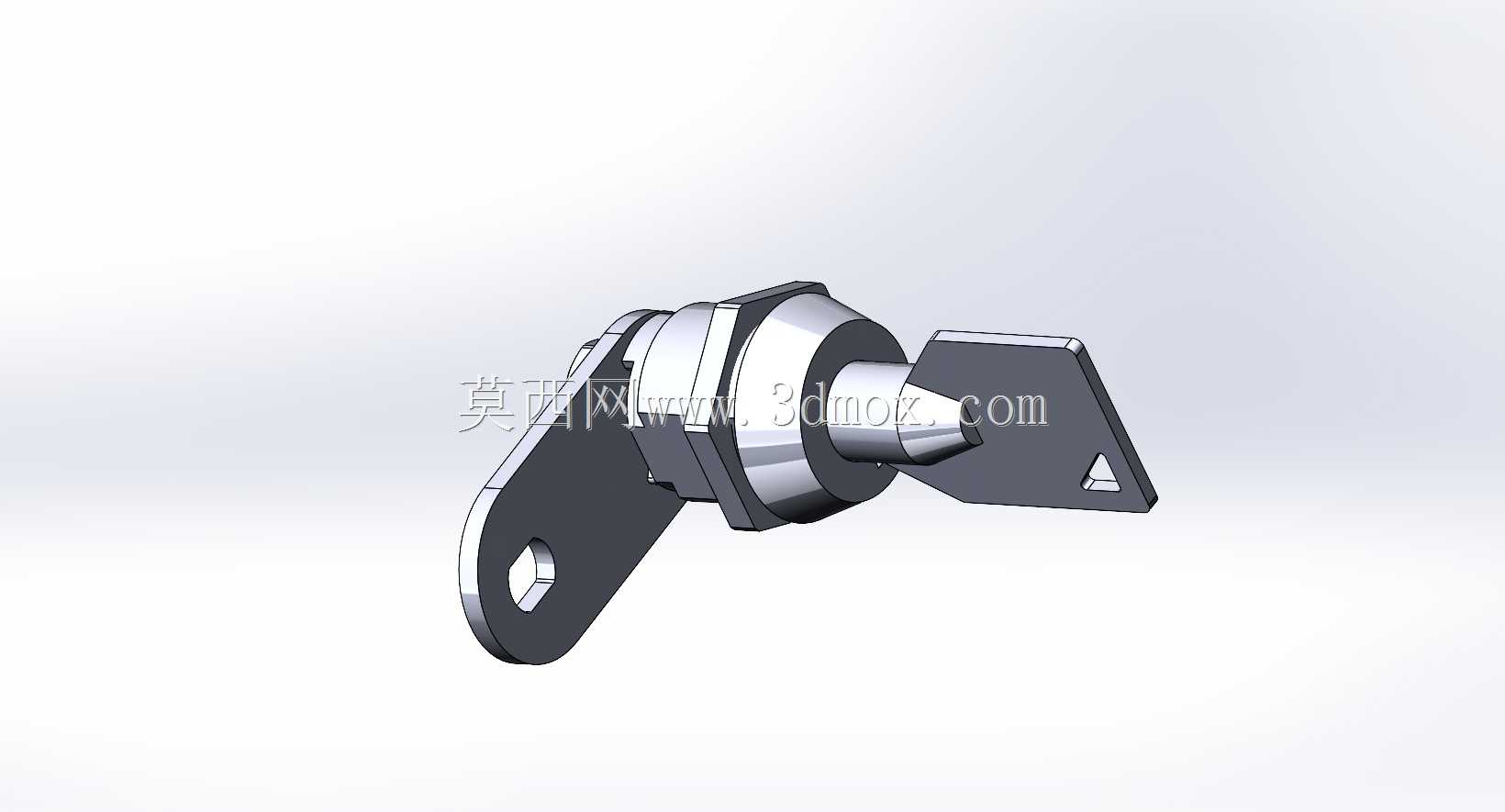

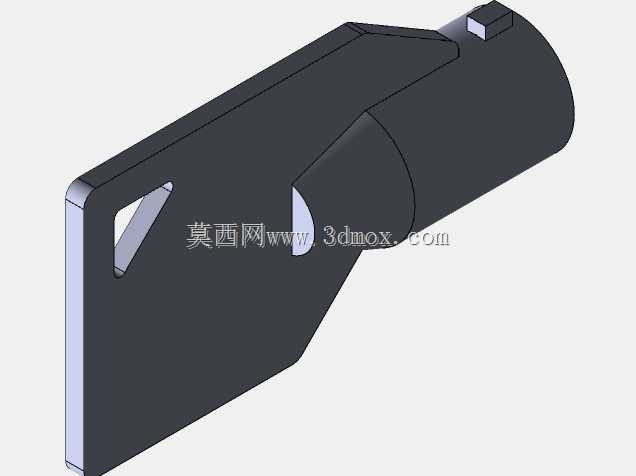

　　从功能特性来看，这款锁采用平板钥匙驱动锁芯旋转的结构，钥匙插入锁芯后转动90度即可带动尾部的锁舌同步转动，实现门板与柜体框架的锁止与解锁，锁舌采用带安装孔的弯折金属片结构，可以根据门板与柜体框架的间隙调整锁舌的安装角度，适配不同厚度的门板与不同深度的锁止卡位，不需要额外定制锁舌长度，通用适配性很强。锁芯主体采用金属外壳结构，外露部分做了圆滑的倒角处理，不会在设备使用过程中刮蹭操作人员，钥匙的握持部分做了加宽的平面设计，转动钥匙时受力均匀，不会出现打滑的情况，钥匙上的定位三角孔也方便操作人员快速识别钥匙插入方向，减少对位时间。

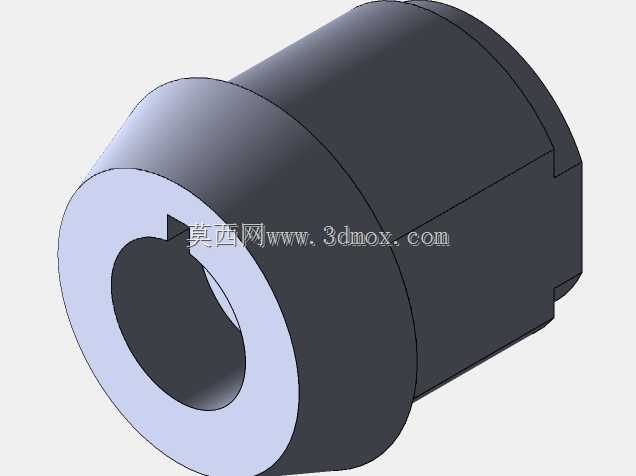

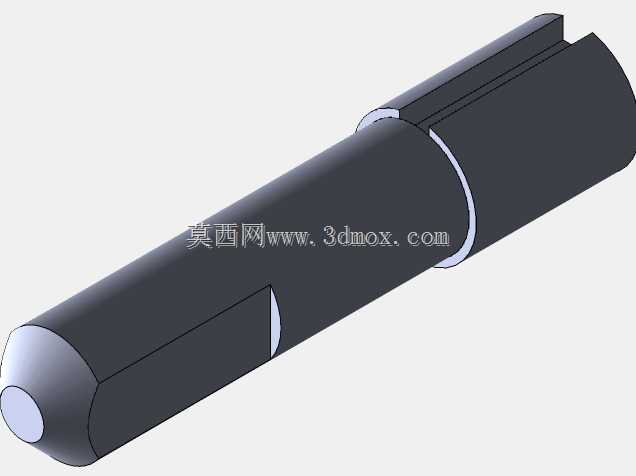

　　设计思路上，这款锁完全遵循小型柜锁的紧凑化设计原则，锁体的径向尺寸控制得非常小，适合在门板空间有限的小型设备上使用，比如桌面式仪器外壳、小型通讯终端机箱、配电箱侧门这类位置，不会因为锁具体积过大影响门板上其他操作部件的布局。锁芯内部的弹子结构在模型中也做了对应还原，能清晰看到钥匙齿形与弹子的配合关系，对于需要做锁具二次开发、或者需要模拟锁具开启运动仿真的结构工程师来说，这个模型可以直接导入装配体中做干涉检查，不需要再从零开始绘制锁具的三维结构，能节省不少标准件建模的时间。

　　在实际选型应用中，这类锁具的安装孔位属于行业通用尺寸，替换性很强，不管是新设备设计还是旧设备的锁具更换，都能快速适配。锁体的外露部分采用镀铬的金属质感外观，和常见的金属机箱、塑料外壳都能有不错的视觉搭配效果，不会显得突兀。锁舌的转动行程经过合理设计，解锁状态下锁舌完全收回到锁体的投影范围内，开关门板时不会刮蹭到柜体的边框，锁止状态下锁舌伸出的长度足够卡入柜体的锁止孔位，不会因为振动或者轻微外力出现意外解锁的情况，可靠性能够满足常规工业设备、民用柜体的使用需求。

　　做结构设计时调用这个模型，可以直接在装配环境中预留对应的安装空间，提前核对锁体与门板内侧加强筋、布线槽的位置关系，避免出现安装干涉，同时也可以模拟钥匙转动时的运动轨迹，确认钥匙转动过程中不会和门板上的把手、指示灯等其他部件产生碰撞，减少后期样机试制时的改模次数。对于刚接触机箱结构设计的工程师来说，这个模型也能帮助快速理解小型转舌锁的装配逻辑与工作原理，掌握这类常用标准件的选型要点，在后续的设计工作中能更合理地规划锁具的安装位置与配合尺寸。
