机械可调式风阻瞄准基座旋钮结构

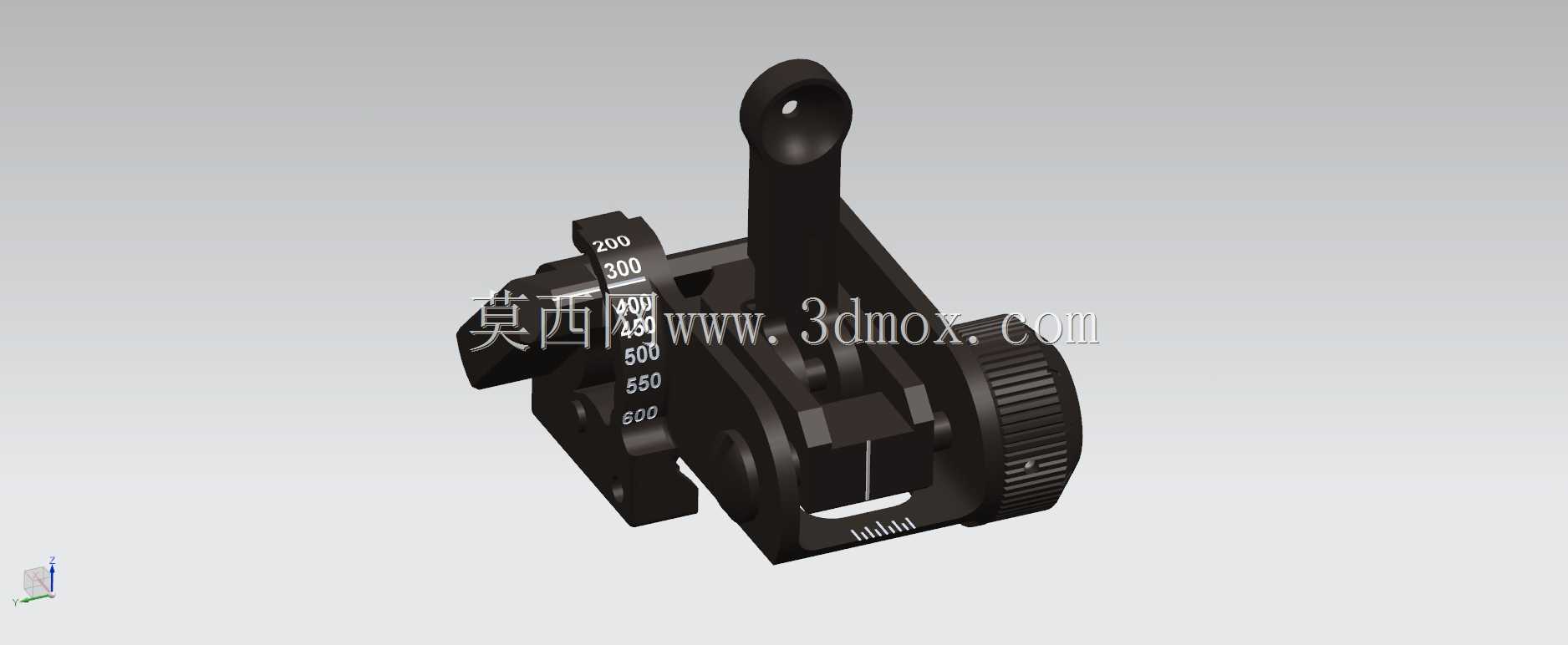

　　该套三维结构围绕观瞄配套的风阻调节旋钮展开，整体采用一体化夹装基座搭配侧置刻度转盘、立式拨杆的布局，核心作用是在观瞄使用过程中，通过旋钮的旋动带动内部调节螺杆进给，改变瞄准镜的风偏修正量，侧边转盘表面蚀刻有200至800的分段射程刻度，每一档刻度对应固定的调节齿距，转动时侧边滚花旋钮提供足够的摩擦力，戴手套操作也能精准卡位，不会出现打滑跳档的问题。

　　从实际装配边界来看，基座底部预留标准皮卡汀尼导轨卡槽，两侧锁紧耳通过横向贯穿的锁紧螺钉实现夹紧，安装时不需要额外改造导轨面，直接卡入枪械顶部导轨后拧紧侧方锁紧旋钮即可完成固定，整体外轮廓宽度控制在42mm以内，高度从导轨底面到立式拨杆顶端约78mm，侧向突出基座的调节旋钮直径26mm，安装后不会和周边的战术灯、激光指示器等附件产生运动干涉，拨杆顶端预留的通孔可以加装防丢挂绳，避免野外拆解操作时小零件遗失。

　　结构设计上，内部采用棘轮定位配合弹簧顶珠的方案，每旋转一个刻度档位，顶珠卡入转盘对应的定位凹坑，传递清晰的段落反馈，使用者不需要目视查看刻度也能感知调节步数；基座两侧的铰接支座采用对称式布局，支撑立式拨杆的转轴采用间隙配合，拨杆扳动时可以快速在锁定/调节档位之间切换，拨杆下压时内部楔块涨开，直接锁死调节螺杆的轴向位移，避免射击后坐力震动导致风偏参数自行偏移。

　　外形细节处理上，所有外露棱边都做了R0.8以上的倒圆，没有尖锐凸起，既避免操作时划伤手部，也能减少野外携行时勾挂装具的概率；侧面刻度区域采用下沉式凹槽设计，刻度字符不会因为长期摩擦磨损掉，滚花旋钮的齿距设定为1.2mm，齿深0.6mm，兼顾转动摩擦力和外观整洁度，基座侧面的减重槽在保证整体结构强度的前提下，把整体重量控制在110g左右，不会过多增加枪械前端的负载，对射击时的枪口平衡性影响极小。

　　在实际应用场景中，这类风阻调节基座多用于远距离射击的观瞄校准环节，射手根据环境横风风速、目标距离换算出风偏修正量之后，不需要松开瞄准镜的固定环，直接转动侧方旋钮即可逐档调整，调节完成后扳动立式拨杆进入锁止状态，后续连续射击过程中参数保持稳定；拆解维护时，仅需要抽出两根铰接销轴，就可以把内部的调节螺杆、弹簧、顶珠全部取出，清理沙尘、上油润滑都不需要专用工具，适配野外复杂环境下的使用需求。建模过程中所有配合面的公差都按照实际机加工能力设定，转轴配合位选用H7/g6间隙配合，锁紧螺纹采用标准M4粗牙，所有零件都可以通过常规数控铣削完成加工，不需要特殊工艺，结构经过运动干涉校验，旋钮全行程转动、拨杆全角度扳动都没有卡滞情况，装配逻辑符合实际枪械附件的安装使用习惯。
