ESP32无线通信模组贴片封装结构

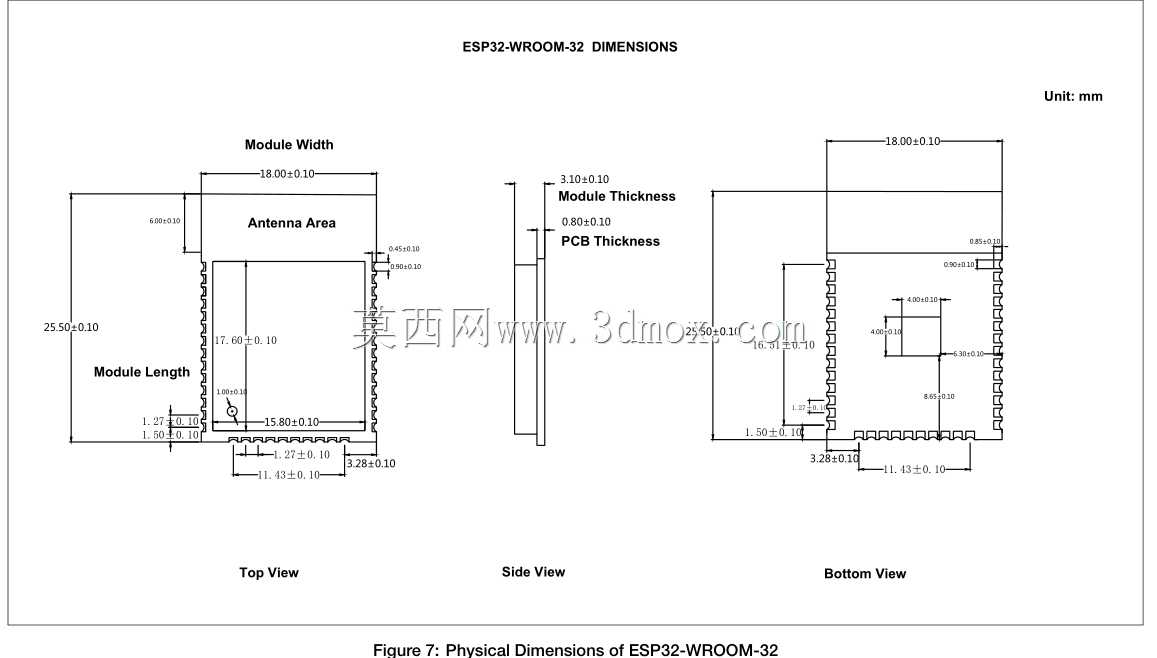

　　在物联网终端硬件的结构堆叠设计里，无线通信模组的封装边界往往是整机布局最先锁定的基准之一。这套ESP32-WROOM-32模组的三维结构，把屏蔽罩、半孔焊盘、板载天线区域和本体厚度全部按实物比例还原，结构工程师在做PCB布局、外壳内腔预留和产线贴片工装校核时，可以直接把它作为干涉检查的参照件，不用再对着 datasheet 上的二维尺寸反复换算空间。

　　从实际用途来看，这类模组是物联网节点的核心通信单元，广泛用在智能家居网关、环境采集终端、工业传感节点、小型控制板和创客类开发设备上。它把主控芯片、射频电路、晶振和外围阻容全部集成在一块小板上，外层金属屏蔽罩既承担电磁屏蔽作用，也把所有敏感器件封在内部，终端厂商只需要在底板上预留对应焊盘和天线净空区，就能快速获得Wi-Fi与蓝牙通信能力，省去单独调试射频电路的环节。

　　建模时最先要抓准的是底部的半孔 castellated 焊盘排布。模组两侧沿板边分布的金属化半孔，是回流焊时和底板连接的唯一结构载体，孔径、孔间距、焊盘外延宽度都必须和实物一致，否则在PCB封装建库时会出现焊盘错位，轻则贴片后虚焊，重则模组无法贴装。模型里把每一个半孔的位置、侧边金属层的厚度都做了出来，底板设计时可以直接对照排布对应焊盘，同时校核焊盘外侧是否预留了足够的钢网开窗和返修操作空间。

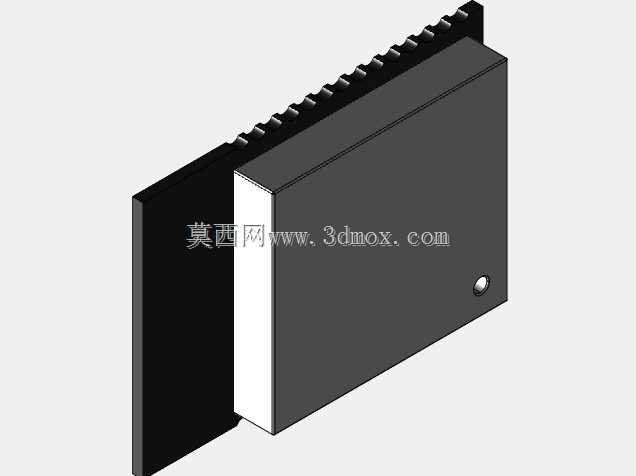

　　本体上方的金属屏蔽罩是外形轮廓的主体，罩体边缘和下方PCB板之间存在微小的台阶差，这个细节在整机外壳设计里很关键。如果外壳内壁直接压在屏蔽罩顶面，要考虑屏蔽罩的承压能力，量产焊接后屏蔽罩本身有一定的浮动公差，过压会导致罩体凹陷甚至挤压内部芯片；而如果外壳和模组之间留的间隙过大，又会让整机厚度白白增加。模型把屏蔽罩的圆角、顶面平整度和侧边折弯轮廓都还原出来，结构工程师可以直接在装配里模拟壳体抵接位置，选定合适的泡棉厚度或者支撑柱高度。

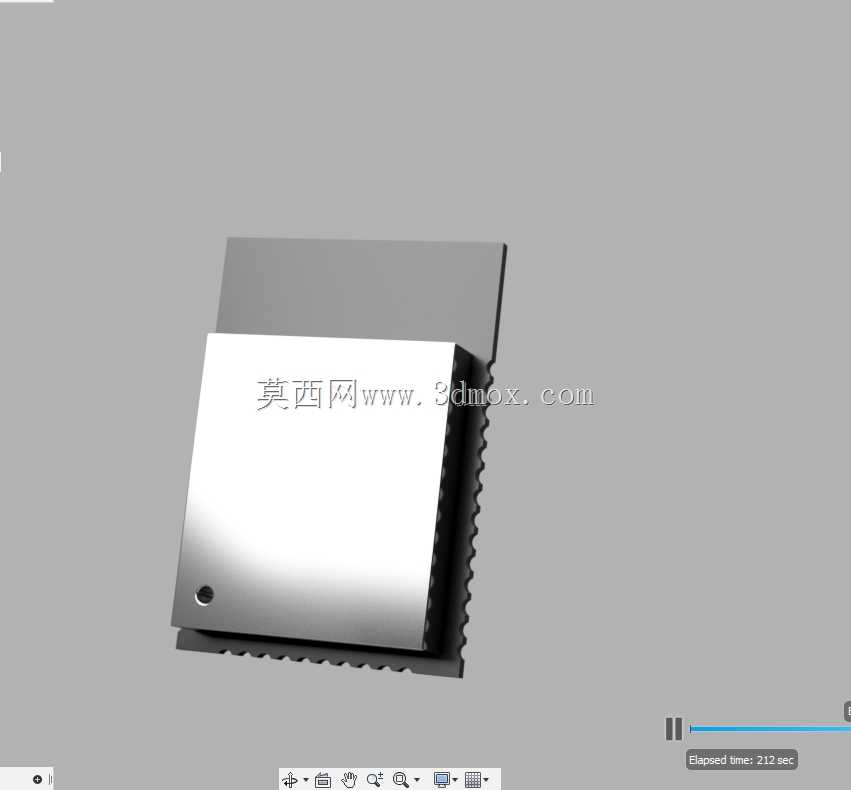

　　模组左下角的安装定位小孔也是容易被忽略的结构特征。部分终端产品在高振动场景下，会在这个孔位增加定位柱或者点胶固定，除了半孔焊接之外提供额外的机械约束，避免设备长期振动后焊盘出现疲劳裂纹。建模时保留这个通孔的位置和深度，就能在底板设计时同步预留对应的定位柱凸台，不用后期再改模。

　　天线区域的净空要求是结构布局里的红线。模组一端的板载PCB天线区域，下方底板不能铺铜、不能有金属壳体紧邻，模型里可以清晰标注出天线段的长度范围，结构工程师在做整机堆叠时，能直接把这部分区域和外壳塑料件、金属支架做干涉检查，确保天线朝向外侧、没有金属遮挡，避免射频性能因为结构遮挡出现衰减。

　　从安装边界来看，模组整体为表贴器件，回流焊过程中不需要额外插件工序，底板上只要在模组本体投影区之外预留返修用的热风枪操作空间即可。模型还原了模组的整体厚度，在做多层板堆叠时，可以准确计算模组顶面到外壳内壁的距离，同时校核周边电解电容、连接器等较高元件是否会和屏蔽罩发生碰撞。对于需要做灌胶防护的户外终端，也能依据模组外形计算灌胶容积，确认胶体完全覆盖焊盘区域的同时不会漫到天线净空区。

　　在产线测试工装设计阶段，这个三维模型也能直接用来定位测试探针的位置，治具压板可以避开屏蔽罩顶面的敏感区域，只在模组两侧工艺边位置施压，保证贴片后测试时模组受力均匀，不会因为压接不当造成板件变形。
