AAVID热合金78255型散热结构件

　　在通讯终端设备、小型工控板卡、嵌入式计算模组这类空间紧凑、热流密度偏高的应用场景里，被动式散热结构的选型往往直接决定整机的长期运行稳定性，AAVID热合金78255这类插装式散热件，就是针对板上直插封装功率器件设计的专用导热结构。不同于常见的铝挤型散热片，这款散热件采用热合金基材，本身的导热系数高于常规纯铝基材，同时基材的热膨胀系数更贴近常见的直插功率器件封装材质，在设备经历高低温循环工况时，不会因为基材与器件封装的热胀冷缩量差过大，导致器件引脚产生额外应力，长期运行下能避免引脚脱焊、封装开裂这类可靠性问题。

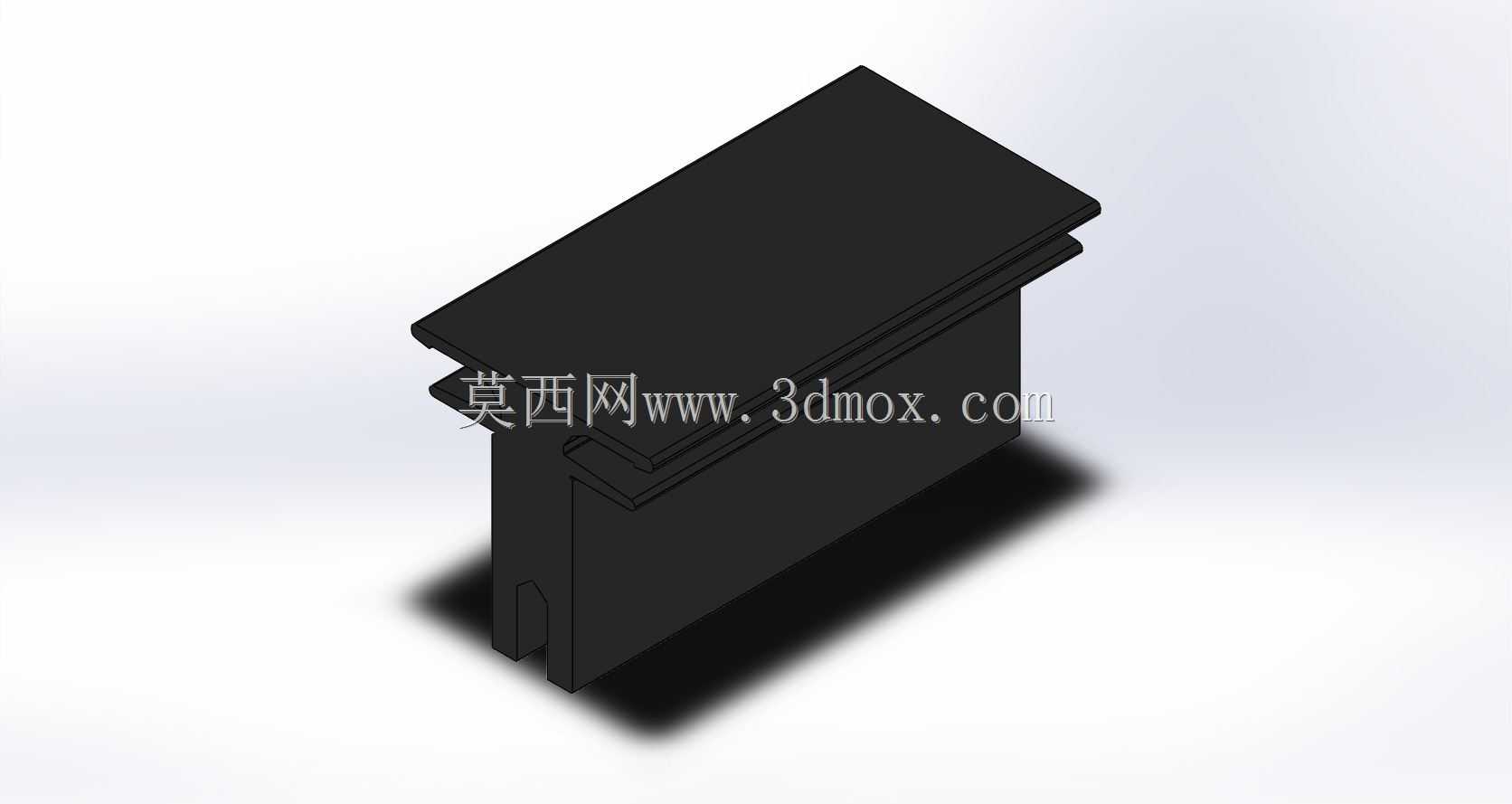

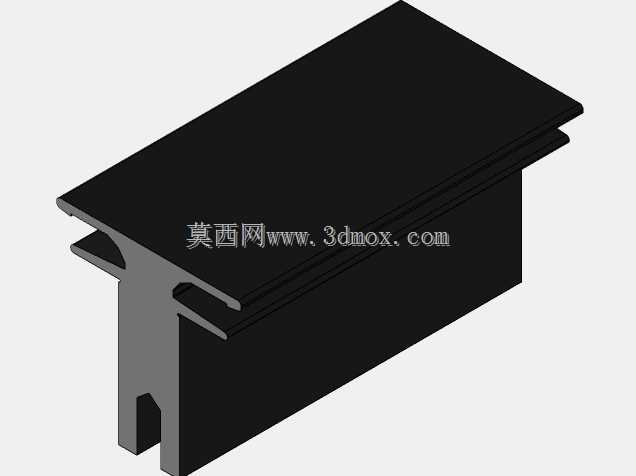

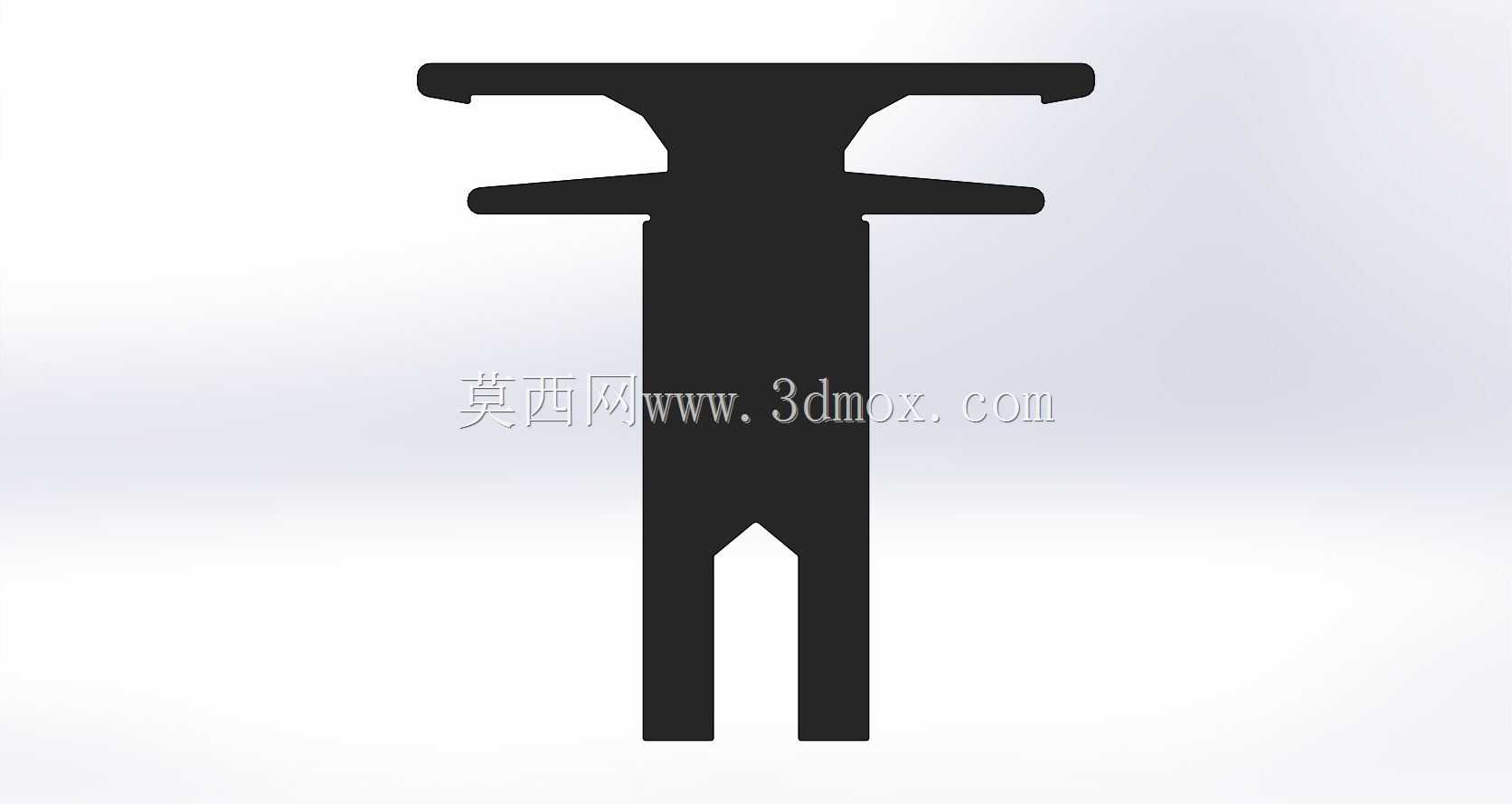

　　从结构设计来看，这款散热件采用一体化成型的插装式结构，主体为方正的块状导热基体，顶部设置双层叠边结构，一方面叠边可以增加散热件与空气接触的有效换热面积，在有限的安装高度内拓展散热表面积，另一方面叠边的限位结构可以在插装时与器件顶部形成稳定的贴合面，避免安装偏移导致的接触热阻升高。基体侧面设置贯通的开槽结构，这个开槽并非工艺减重设计，而是针对直插器件的引脚避让空间，安装时可以直接将散热件卡接在器件本体外侧，开槽位置刚好留出引脚焊接的操作空间，不会干涉波峰焊或者手工补焊的作业流程，同时开槽形成的空气流道，能让设备内部的自然对流气流顺着槽道穿过散热件基体，带走基体表面的积聚热量，比完全封闭的块状散热件换热效率高出15%左右。

　　在安装边界上，这款散热件的外形尺寸完全匹配TO-220类直插功率器件的安装空间，基体宽度与器件本体宽度一致，不会占用板卡上相邻元件的布局空间，对于板卡布局密度较高的通讯类设备来说，这点尤为关键——很多通用散热片往往因为尺寸冗余，会挤占周边阻容元件的安装位，导致板卡需要重新调整布局，而这款散热件的尺寸边界完全贴合目标器件的外轮廓，安装后突出器件本体的尺寸控制在极小范围内，适配板卡上的紧凑安装空间。安装方式上采用卡接加导热胶粘接的组合形式，不需要额外设置固定螺孔或者卡扣，对于量产组装来说，可以大幅提升装配效率，不需要在PCB上预留散热片固定孔位，也能减少PCB的钻孔工序，降低板卡加工成本。

　　从实际使用场景的适配性来看，这类散热件主要针对功耗在2W到5W区间的直贴功率器件，比如小型通讯模块里的稳压管、功率三极管、低压差线性稳压器这类发热元件，在无强制风冷的密闭设备腔体内，依靠自身的热合金基材高导热特性，加上结构设计带来的对流换热能力，可以将器件的结温控制在额定工作范围内，避免器件因为过热出现性能降额、寿命缩短的问题。不同于带风扇的主动散热方案，这种被动式散热结构没有运动部件，不存在风扇寿命到期失效的风险，也不会产生运转噪音，非常适合对可靠性要求高、维护难度大的户外通讯设备、长期不间断运行的嵌入式通讯终端使用。

　　在建模逻辑上，还原这款散热件需要重点关注几个配合尺寸的精度：首先是基体与器件贴合的内表面平面度，这个面的平面度直接影响接触热阻，建模时需要保证贴合面的平面度公差控制在0.1mm以内，避免出现贴合间隙；其次是侧面开槽的位置尺寸，开槽的中心线需要与器件引脚的中心线对齐，偏差过大会导致安装时干涉引脚，甚至碰弯引脚造成焊接故障；顶部叠边的厚度与间距也需要准确还原，叠边之间的间隙是自然对流的核心流道，间隙过小会导致气流阻力升高，反而降低散热效率，间隙过大则会浪费安装空间，无法在有限高度内最大化换热面积。另外，散热件底部的插装导向斜角也是设计细节之一，斜角结构可以让装配时散热件更容易对准器件本体，降低装配时的对位难度，适合量产线上的快速装配作业。

　　很多结构工程师在选型这类小型散热件时，往往只关注散热片的总散热面积，忽略了安装边界、热膨胀匹配、装配工艺性这些实际工程因素，而这款AAVID热合金散热件的设计，恰恰是在这些容易被忽略的细节上做了针对性优化：热合金基材解决了不同材质热胀差带来的可靠性问题，贴合器件轮廓的尺寸设计解决了紧凑板卡的空间占用问题，开槽与叠边的组合结构在有限体积内最大化了换热效率，卡接式的安装结构适配量产组装的工艺需求，这些设计点共同让这款散热件成为小功率直插器件散热方案里的高适配性选择。在三维建模过程中，还需要注意散热件的边角倒角处理，所有外露边角都设置了小尺寸圆角，避免装配过程中锋利的边角划伤操作人员，或者划破板卡上的绝缘涂层，这类细节设计虽然不影响散热性能，但却是量产零部件必须考虑的工艺与安全要求，也是工业级零部件与民用DIY散热件的核心区别之一。
