3mm胶合板迷你爪中段激光切割拼装框架

　　这套构件是针对迷你爪中段破损部位开发的替换修复框架，整体采用3毫米厚度胶合板作为加工基材，适配常规小型数控铣床走刀路径与CO₂激光切割的加工公差，所有板件均为平面裁切后插接拼装，无需额外定制异形曲面工装，小批量打样或者单件维修都能快速落地。

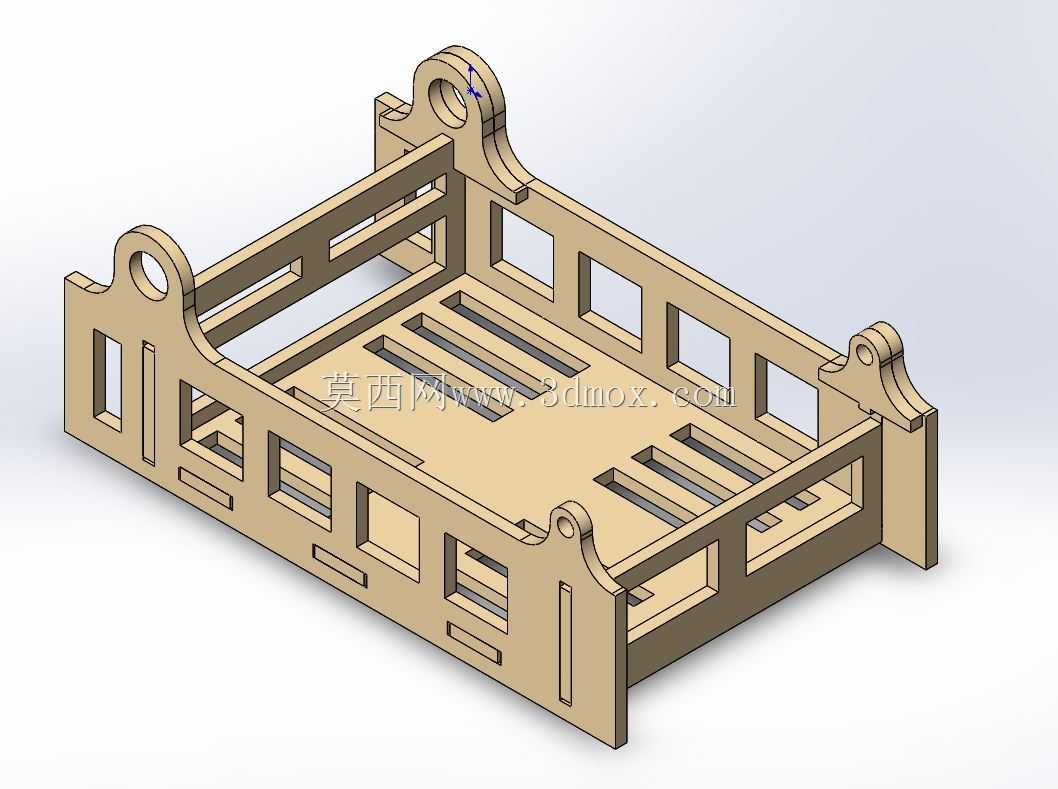

　　从实际使用场景来看，这类迷你爪中段属于小型桌面仿生夹持装置的核心承载段，上接爪部驱动端、下连底座支撑段，日常运行中要承受爪指开合带来的反复侧向弯矩，原构件如果出现边角崩裂、插接槽松旷，整套夹持动作就会出现卡滞、对位偏移。这套替换件直接复刻原中段的安装边界，四个角位的带孔耳板分别对应上下段的铰接点位，耳板处做了局部加厚叠层设计——裁切时额外预留同轮廓补强片，拼装后叠合在耳板两侧，让铰接孔周边的承压厚度从单板3毫米提升至9毫米，避免频繁转动时胶合板孔位被销轴磨出椭圆豁口。

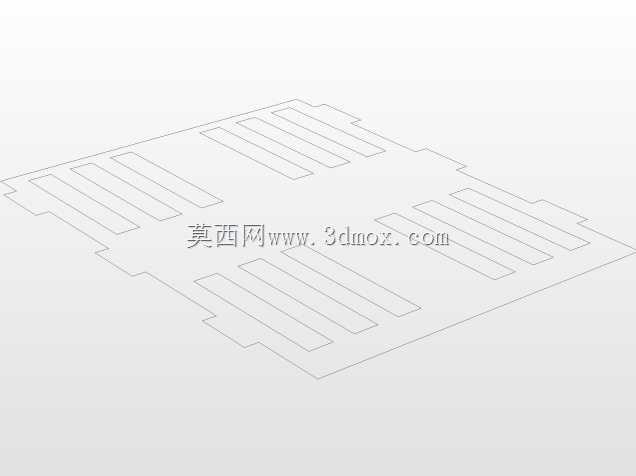

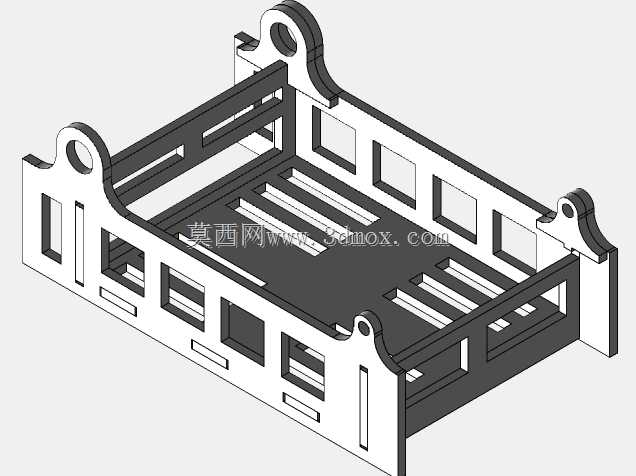

　　结构设计上完全顺着胶合板板材的受力特性排布：框架四周的围板没有做成整面实心板，而是交替开出矩形镂空与长条形通槽，一方面大幅降低整段中段的自重，让迷你爪开合动作的惯量更小、驱动舵机负载更低；另一方面所有镂空槽的边缘都顺着板材木纹走向排布，减少裁切后横纹位置容易出现的劈裂风险。底板区域平行排布多道长条形散热格栅，当迷你爪内部搭载小型驱动电路板或者牵引拉线时，格栅既可以作为走线卡槽理顺线材，也能让舵机运行产生的热量自然散出，不会在封闭木框内部积热。围板内侧预留了多道阶梯式插接榫槽，所有板件拼接时不需要金属紧固件，榫槽宽度严格匹配3毫米板厚，裁切公差控制在0.1毫米以内，涂胶拼装后就能形成自约束的箱型框架，整体抗扭刚度远高于单板弯折的结构。

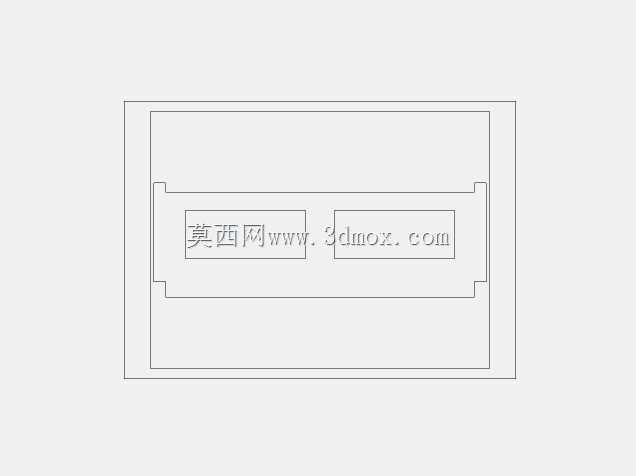

　　安装边界层面，整段框架的外轮廓长宽完全适配原迷你爪中段的安装空间，四个角耳板的铰接孔中心距与原机孔位完全对齐，更换时不需要修改上下连接段的任何结构，直接拆下破损旧件、将拼装完成的新框架对准销轴穿入即可完成替换。围板上的不同尺寸镂空槽同时承担功能避让作用：大尺寸矩形槽对应内部舵机的凸起轮廓，避免板件与运动部件发生运动干涉；窄长槽则作为爪部拉线的导向通道，拉线从槽内穿过时不会与框架边缘发生摩擦卡顿。

　　从加工工艺角度考量，所有构件均为二维平面轮廓，不需要五轴加工或者三维打印支撑，激光切割时可以把所有板件紧密嵌套在整张胶合板板材上排样，材料利用率超过85%，切割完成后只需要去除边缘少量炭化层，按照榫槽对位依次插接，就能快速完成整段中段的组装，非常适合小型创客装置的快速维修与小批量自制。
