在传统机械硬盘的磁头驱动组件里,弧形磁钢是音圈电机回路里提供恒定偏置磁场的核心零件,它的外形并非随意做成半圆弧,而是完全跟随磁头摆臂的摆动轨迹做包络设计。磁头摆臂以枢轴为圆心做小角度往复寻道运动,贴在摆臂尾部的音圈线圈需要在均匀气隙磁场里切割磁感线获得扭矩,因此磁钢的内弧面、外弧面都和摆臂回转中心保持同心,线圈在整个寻道行程里,和磁钢工作面的间隙始终控制在极小的波动范围内,不会出现摆臂转到行程两端时气隙突然变大、电机出力骤降的问题。

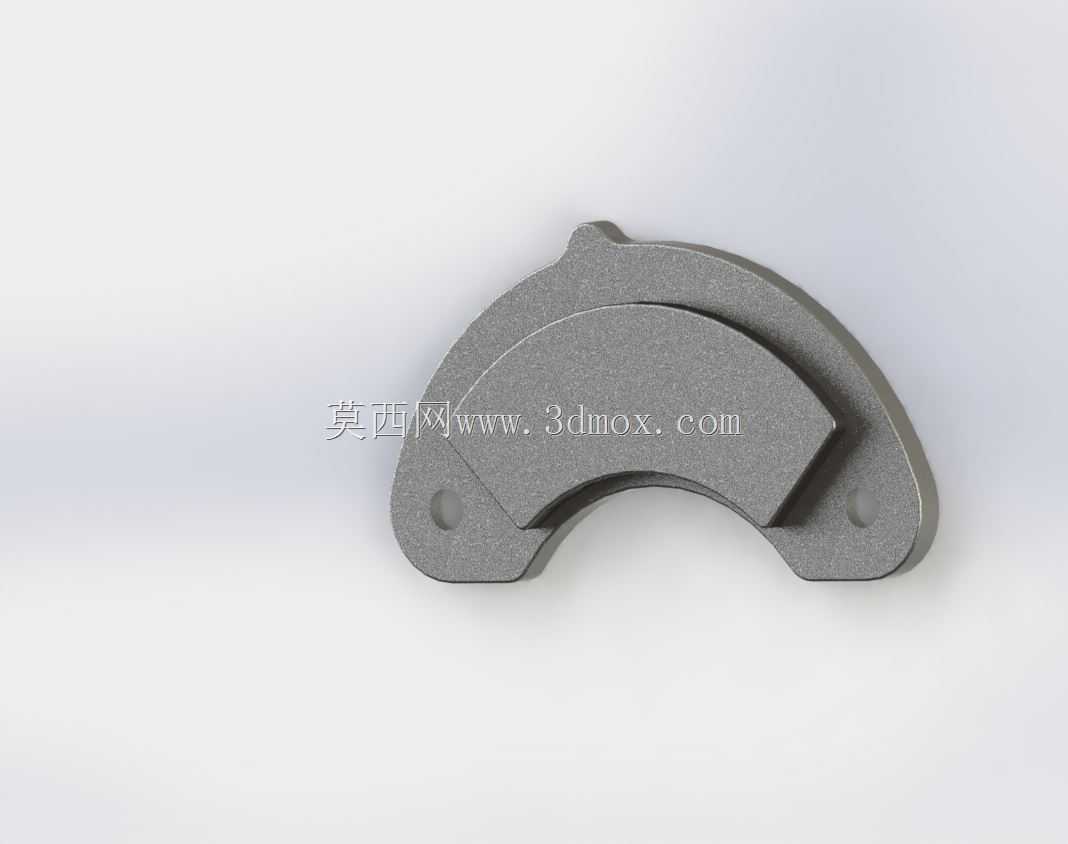

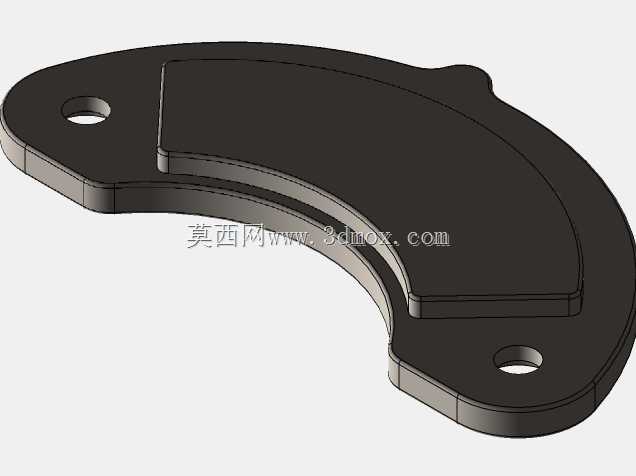

从结构细节看,这个磁钢件两端延伸出带沉孔的安装耳,两个安装孔的中心连线并非沿圆弧弦长随意布置,而是对齐硬盘底座上的两个定位柱位,装配时磁钢直接落位在底座的注塑限位槽里,沉孔用来容纳固定螺丝的头部,锁付后螺丝顶面不高出磁钢安装基准面,避免和上方摆动的音圈线圈发生运动干涉。磁钢本体做成阶梯叠层的弧形轮廓,外层较宽的弧段负责覆盖线圈的全摆动行程,内层凸起的窄弧段对应线圈的有效通电区域,这种变宽度设计一方面把高磁能积的永磁材料只用在磁场做功的核心区域,减少不必要的贵重金属耗材占用,另一方面阶梯形成的台阶面可以和底座上的挡边贴合,装配时不需要额外做周向防转定位,工人放置零件时靠台阶卡位就能自动对齐角度,大幅提升产线装配的一致性。
做这类零件三维建模的时候,首先要从硬盘整机的运动边界反推外形尺寸:先确定磁头摆臂的回转中心,再根据音圈线圈的摆动包络角,算出磁钢内弧的最小半径——这个半径必须比线圈最外端的摆动半径大出安全间隙,间隙取值通常要考虑硬盘工作时的冲击振动余量,不能按静态零间隙设计,否则设备跌落或者受到横向冲击时,摆臂产生微小形变就会蹭到磁钢表面,直接划伤线圈绝缘层。磁钢的轴向厚度也要和磁轭板的厚度匹配,磁钢背面贴附的导磁轭板会把磁感线约束在回路里,避免磁场向外泄漏干扰硬盘上的盘片磁记录信号,建模时磁钢和轭板的贴合面要保证完全平面接触,不能预留翘曲间隙,否则磁阻上升会导致气隙磁通密度下降,音圈电机的寻道响应速度直接受影响。
实际应用场景里,这类弧形磁钢不止用在3.5寸、2.5寸机械硬盘上,同结构的弧形永磁组件也大量出现在光学镜头的音圈对焦马达、小型摆动式光学防抖平台里,只要是需要小角度回转、要求扭矩输出平稳、轴向安装空间极度受限的摆动驱动场景,这种扇形弧形磁钢的结构思路都可以复用。设计时还要注意磁钢的边角处理:所有外露棱边都做了小倒角,一方面是粉末冶金烧结或者线切割加工后去除毛刺,避免装配过程中掉碎屑,硬盘内部是洁净度要求极高的封闭腔,哪怕微米级的磁钢碎屑掉在盘片上都会造成坏道;另一方面圆角可以弱化磁钢边角的磁场边缘效应,让线圈在进出磁钢工作区域时扭矩变化更平缓,磁头寻道到位后的残余振动更小,缩短硬盘的寻道稳定时间。
安装边界方面,两个安装耳的底面处于同一基准平面,和硬盘底座的安装面完全贴合,磁钢的弧形最高点不能高出音圈组件的运动下边界,两端安装耳的外侧轮廓要和底座内腔的避让槽留足侧向间隙,避免零件加工出现尺寸公差时无法装入。建模时把磁钢的工作弧面、安装定位孔、阶梯限位面这几个核心特征的参数做关联,后续如果适配不同容量的硬盘型号,只需要调整圆弧半径、覆盖角度这两个参数,安装耳的孔位可以保持通用,就能快速衍生出同系列不同扭矩规格的磁钢组件,不需要重新从零搭建结构,大幅缩短后续衍生产品的开发周期。
