SIM800C四频通信模块贴片封装结构

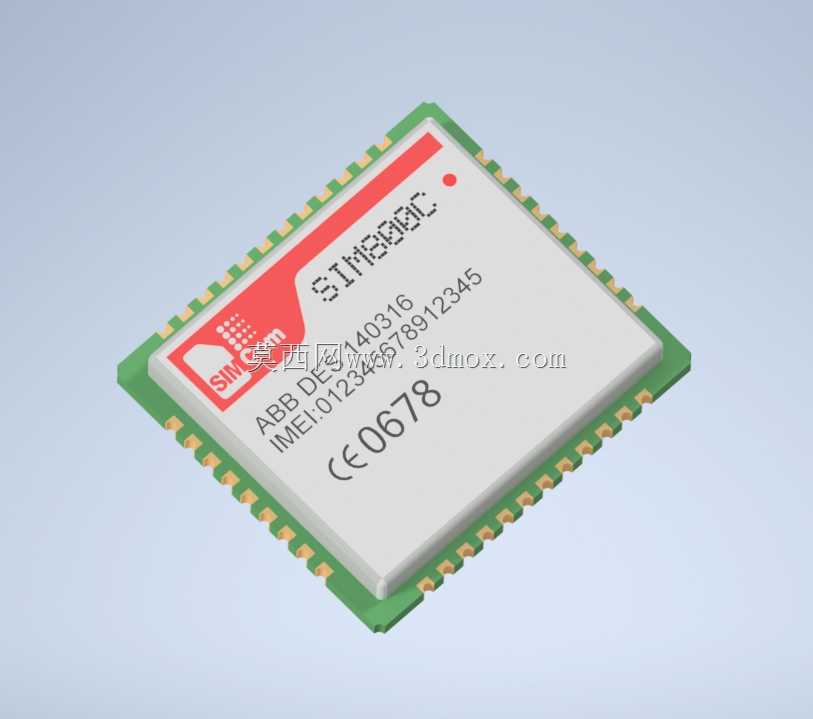

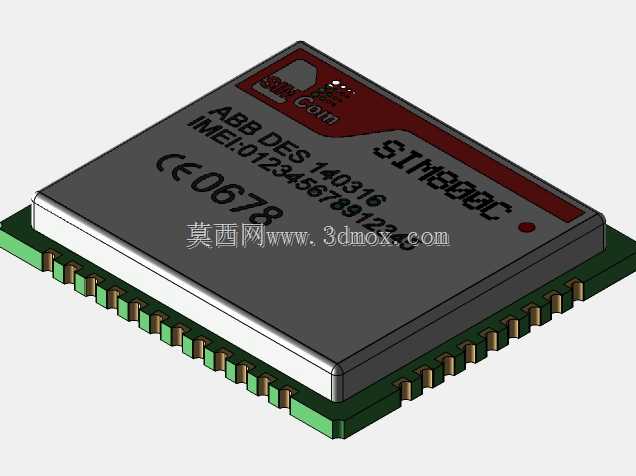

　　在做物联网终端、车载定位器、共享设备主控板的结构堆叠时，蜂窝通信模组往往是板上占用空间、决定整机厚度与天线布局的核心器件，SIM800C这类LCC贴片封装的四频GSM/GPRS模组，正是中小体量无线终端里应用极广的一类元件。拿到这类模组做整机结构设计，第一步要把封装本体的物理边界吃透：模组整体采用方形表贴封装，底部为绿色PCB基材，四周沿边排布镀金半孔焊盘，顶面是金属屏蔽罩加丝印标识区，屏蔽罩将射频、基带、电源管理电路整体罩封，既抑制外界电磁干扰，也避免模组自身辐射串扰到板上其他敏感模拟电路。

　　从实际布线与结构配合来看，这类模组的焊盘沿器件四周边缘引出，贴片时回流焊温度曲线要按照LCC封装器件规范设定，焊盘外延的PCB走线不能过短，要预留足够的焊接润湿与检修余量；结构设计时，模组正上方的屏蔽罩区域要避免压合壳体筋位，壳体内壁与屏蔽罩顶面至少预留0.3mm以上安全间隙，防止装配应力直接压在屏蔽罩上导致内部芯片虚焊。模组本体四角做了圆角过渡，PCB Layout时对应封装的丝印框要比实体轮廓单边放大0.2mm，方便贴片时视觉对位，也避免返修加热时器件与丝印框干涉。

　　功能层面，SIM800C支持四频GSM网络，覆盖850/900/1800/1900MHz频段，可完成语音通话、短消息收发、GPRS数据透传等基础蜂窝通信任务，在智能电表、远程水控终端、老人定位手环、工业数采网关这类对成本敏感、数据传输量不大的场景中适配性很强。设计整机时，模组周边必须同步规划SIM卡座、电源去耦电容、射频匹配电路与天线馈点的位置：电源入口要布置大容量钽电容搭配高频陶瓷电容，应对模组发射时隙的瞬时大电流拉载，避免电压跌落导致模组重启；射频走线要做50欧姆阻抗控制，从模组射频引脚到天线座的路径尽量短、少打过孔，若采用板载PCB天线，天线净空区要严格按照模组手册要求预留，下方所有地层挖空，不能布置任何走线或金属件。

　　安装边界上，这类贴片模组适合波峰焊或回流焊批量贴装，不需要额外的插座固定，相比插针式模组能大幅降低整机装配高度，整机厚度可以压缩到5mm以内，适配轻薄型手持终端。结构建模时要准确还原周边半孔焊盘的位置与尺寸，焊盘间距、引脚数量要和官方封装手册完全对齐，否则后期投板会出现贴片偏移、引脚虚焊的问题；顶面丝印的认证标识、型号标注、IMEI码区域在建模时可做简化示意，但屏蔽罩的凸起高度、边缘倒角不能省略，因为这直接关系到壳体内部空间的干涉检查。

　　在多板堆叠的设备里，通信模组通常要远离开关电源、DC-DC电感这类强干扰源，若结构空间受限无法拉开距离，要在模组与功率器件之间增加接地屏蔽隔筋，隔筋通过螺丝与主板地连通，切断辐射耦合路径。维修性设计上，模组周边3mm范围内不要布置高度超过1mm的元件，方便返修时用热风枪均匀加热四周焊盘，拆卸过程不会碰伤周边阻容元件。这类模组的工作温度范围覆盖工业级常见区间，在户外机柜、野外监测设备中使用时，壳体要预留透气孔平衡内外温差，避免低温高湿环境下屏蔽罩表面凝露引发引脚短路。建模过程中把实体轮廓、焊盘分布、屏蔽罩高度、顶部丝印分区全部还原后，结构工程师可以直接在装配环境里校核壳体间隙、天线净空、周边元件排布，提前规避堆叠干涉、射频遮挡、装配应力等常见问题，大幅缩短终端产品从原理图到样机的迭代周期。
