三重树夹结构机械连接构件设计

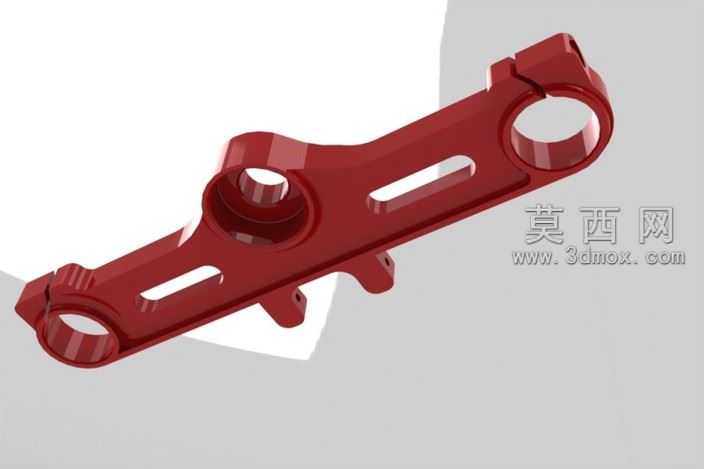

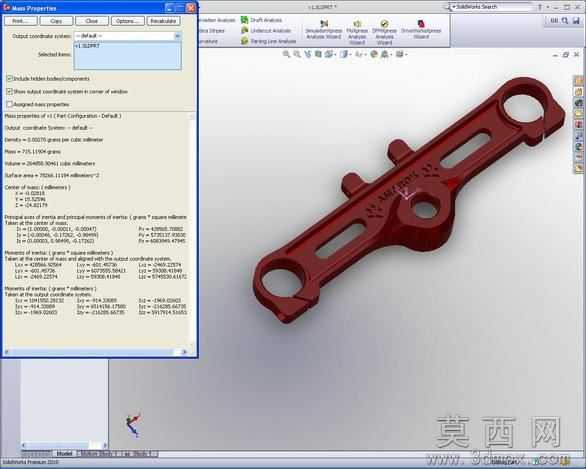

本作品为一款机械连接类构件的三维设计成果，建模过程依托SolidWorks平台完成全参数化构建，整体采用对称式长条形主体布局，两端设置带通孔的环形连接端，中部设置圆形定位凸台，主体两侧对称分布长条形减重槽，同时在主体单侧设置两个凸起限位结构，整体结构兼顾连接强度与轻量化需求。建模阶段首先绘制主体截面草图，通过拉伸命令生成基础实体，随后对两端环形结构、中部凸台、侧边限位块分别进行特征创建，所有孔位、槽体均采用切除命令完成，全程添加几何约束与尺寸关联，保证各结构位置精度可控，可直接对接有限元分析模块开展力学仿真。材质设定阶段选用工程常用的金属材质，赋予模型深红色哑光金属质感，渲染过程调整环境光与反射参数，清晰呈现构件的棱边倒角、孔位内壁等细节结构，同时将质量属性设置为大众716g，匹配实际零件的重量参数。设计思路围绕三重树夹的连接定位需求展开，两端环形孔用于穿装销轴实现与相邻部件的铰接，中部凸台孔用于核心定位固定，侧边凸起结构用于安装时的限位防转，长条形减重槽在不降低主体抗弯强度的前提下有效削减零件自重，整体结构可适配多种工装夹具、小型机械的连接场景，建模过程同步完成有限元分析的前置文件配置，可直接导入仿真模块开展受力变形、应力分布等验证工作，为后续的实物加工、结构优化提供完整的三维数据支撑。
