镂空刻字摩托车上联板三维结构设计

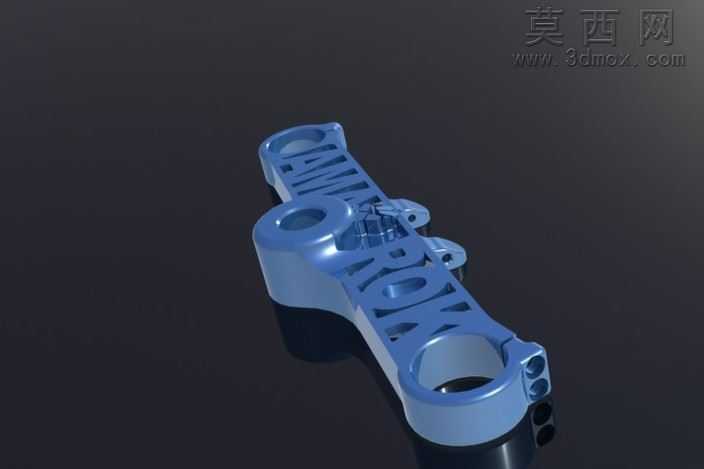

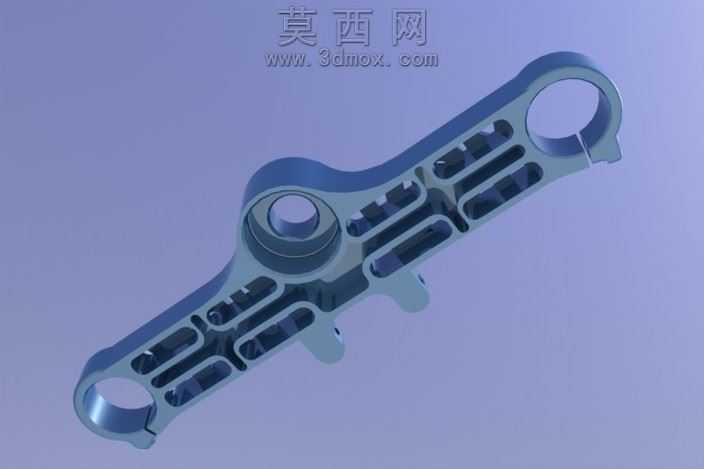

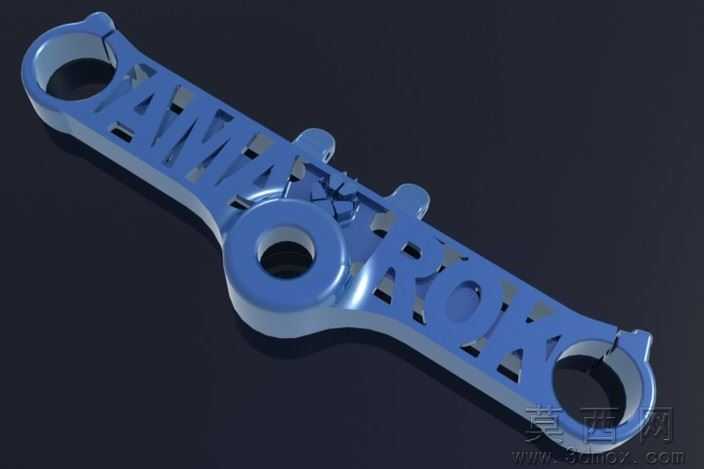

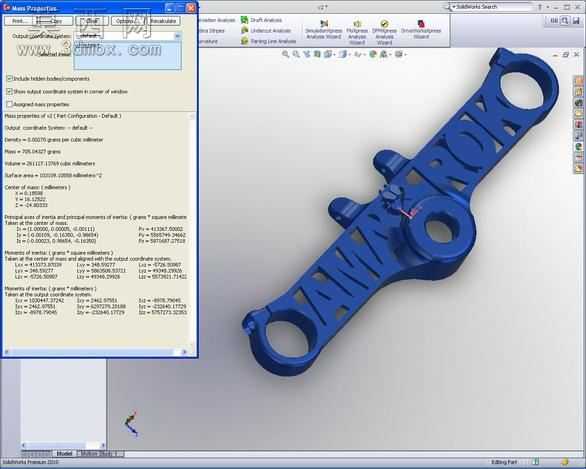

本作品为摩托车转向系统核心部件上联板的三维设计方案，建模阶段以摩托车前叉安装的实际装配尺寸为基准，先通过草图绘制勾勒出部件的整体轮廓，精准定位两个前叉安装孔的中心距、孔径公差，以及车把安装位的固定点位，确保后续装配时能够与前减震、方向柱等周边部件完全契合。建模过程中采用实体拉伸与切除命令完成主体基础形态的搭建，针对部件表面的镂空刻字区域，使用包覆特征结合拉伸切除命令实现字体的凹陷效果，既保证了字体轮廓的清晰规整，也避免了直接贴图带来的结构失真问题。在结构设计上，主体采用一体化成型的布局，两端的安装凸台做了加厚处理，对应安装孔位周边设计了加强筋结构，抵消镂空区域带来的结构强度损失，同时在保证部件整体刚性满足使用要求的前提下，尽可能去除非受力区域的多余材料，实现部件的轻量化设计，成品设计质量控制在705克，兼顾了结构强度与轻量化需求。材质与渲染阶段，为还原金属部件的真实质感，选用铝合金材质作为基础材质，调整材质的金属度、粗糙度参数，模拟出阳极氧化蓝色金属的细腻磨砂质感，同时添加合适的环境反射贴图，让金属表面的光影过渡更加自然真实；渲染时采用三点布光方案，主光源从侧上方打亮部件主体轮廓，补光弱化暗部的死黑区域，轮廓光勾勒部件边缘，突出镂空结构的层次感与立体感，背景选用深灰色纯色背景，让视觉焦点完全集中在部件本身，清晰展现部件的每一处结构细节。设计过程中充分考虑后续的CNC加工可行性，所有转角位置都预留了符合加工刀具半径的圆角，避免出现直角清根无法加工的问题，镂空区域的最小宽度也满足铣刀加工的最小尺寸要求，安装孔位的深度、孔径都标注了合理的公差范围，确保设计完成的模型可以直接导入加工编程软件生成刀路，直接用于实际生产加工。后续版本迭代将重点优化加工工艺细节，调整局部壁厚分布，进一步提升部件的抗冲击性能，同时优化刻字区域的边缘倒角，避免加工后出现锐边毛刺，提升成品的精致度。
