啮合式圆锥传动齿轮组三维结构设计

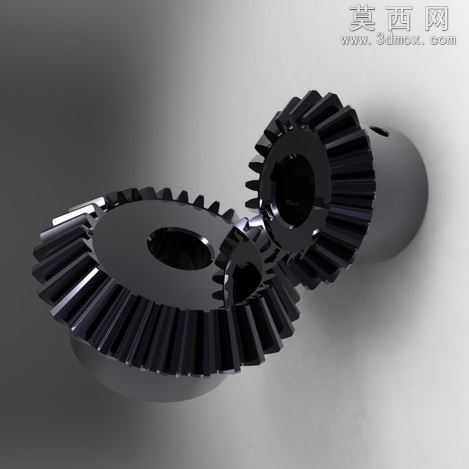

本作品为一组相互啮合的圆锥齿轮传动结构，采用三维建模软件完成全参数化设计，建模过程严格遵循直齿锥齿轮的齿形生成规范，以背锥展开当量齿轮的齿廓曲线为基准，通过渐开线方程驱动齿面特征生成，保证齿形的啮合精度符合机械传动设计标准。建模阶段先完成单个锥齿轮的基体构建，依据传动比匹配两个齿轮的分度圆锥角、齿顶高系数、顶隙系数等核心参数，确保两齿轮轴线垂直相交时的啮合位置精准，齿侧间隙控制在合理传动范围内，轴孔、键槽等安装定位特征均按照通用机械安装标准设计，可直接适配常规传动轴的装配需求。材质与渲染环节，为齿轮模型赋予了哑光黑色金属材质，模拟工业中经发黑处理的合金钢齿轮质感，通过调整材质的粗糙度、金属度参数，还原金属零件表面细微的磨砂质感，同时添加柔和的环境漫反射光照，突出齿面的棱线结构与啮合部位的细节，渲染视角选取两齿轮啮合的斜向角度，清晰展现锥齿轮的齿向分布、啮合接触区域以及整体装配形态，直观呈现相交轴传动的结构特点。设计思路围绕通用机械中垂直相交轴的动力传递需求展开，锥齿轮可实现两垂直轴之间的回转运动与扭矩传递，相比圆柱齿轮可改变传动方向，适用于差速器、机床主轴箱、农业机械传动箱等多种需要换向传动的场景，建模过程中对齿根过渡圆角进行了优化处理，避免应力集中问题，提升齿轮结构的承载能力，整体模型结构完整，特征清晰，可用于机械原理教学演示、传动方案虚拟装配验证以及相关机械产品的设计参考。
