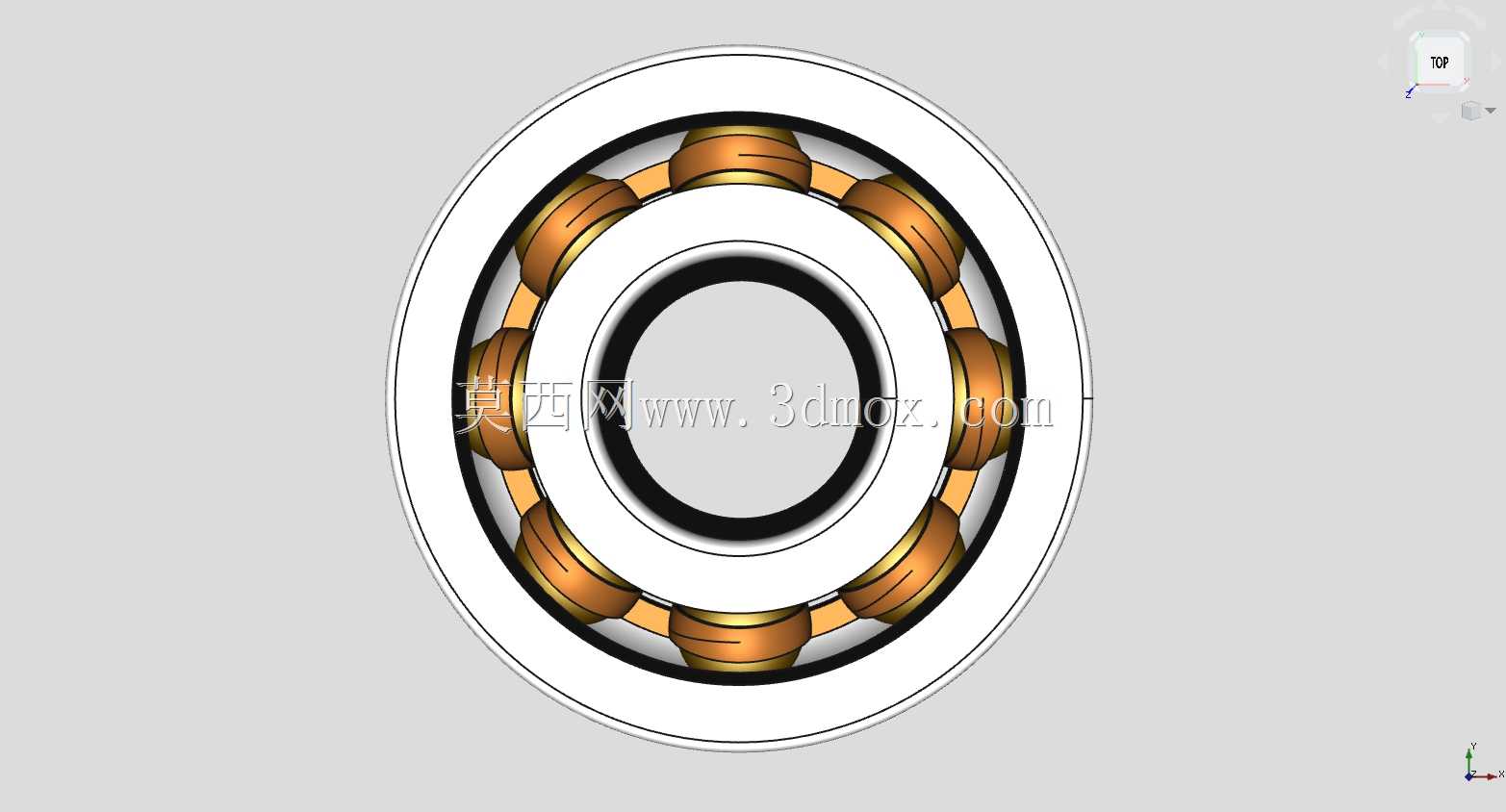

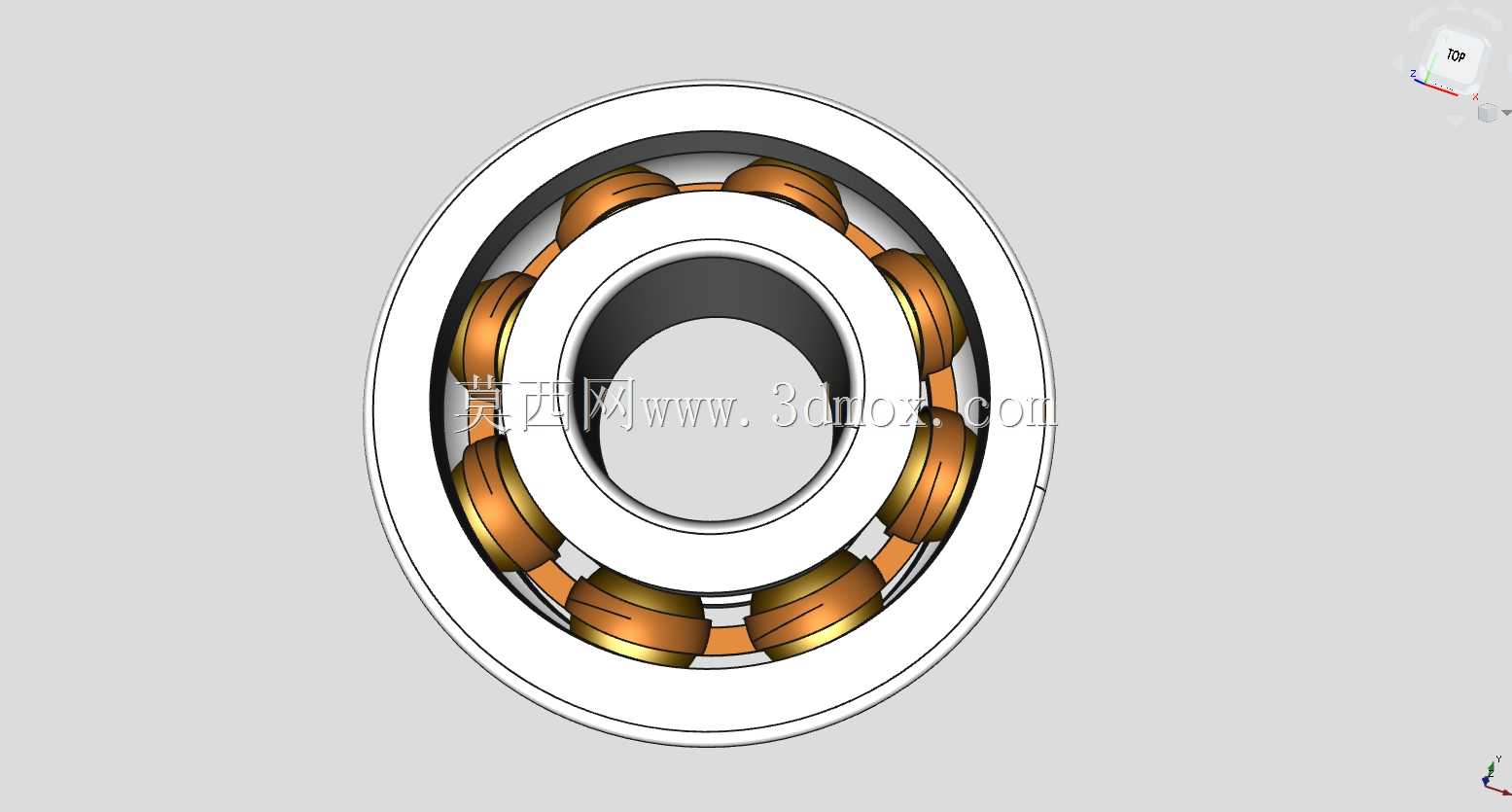

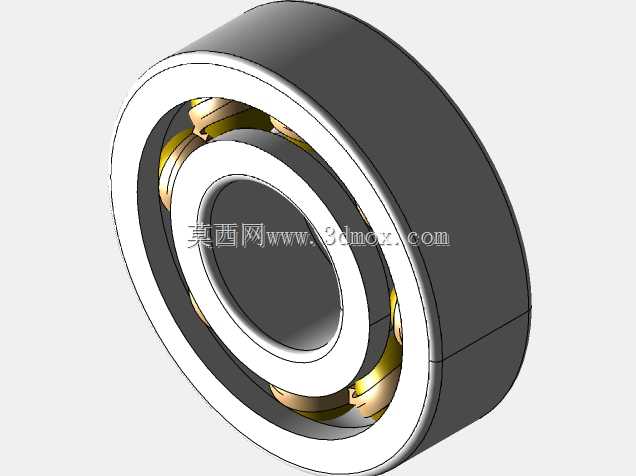

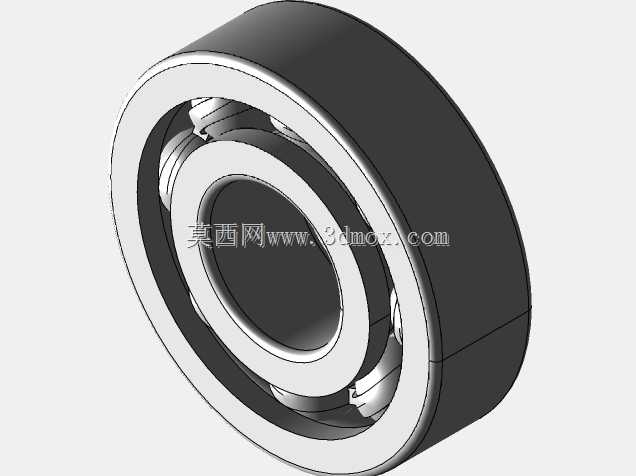

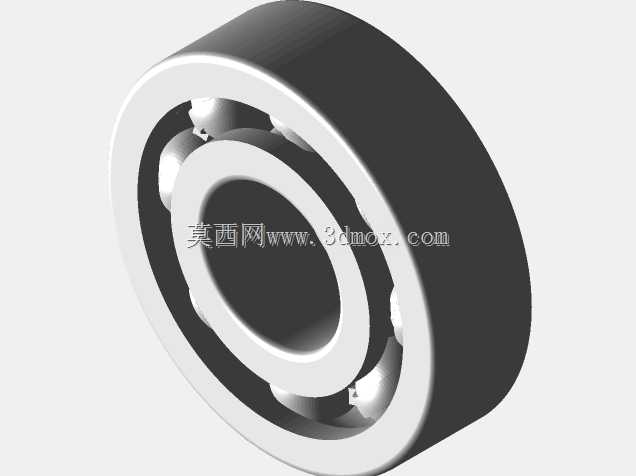

带保持架分离结构的深沟球轴承

　　在各类旋转传动机构的设计选型中，支撑部件的结构合理性直接决定了整套设备的运行寿命与维护成本，这款带分离结构的轴承，正是针对常规深沟球轴承在特定工况下装拆不便、滚动体易移位的痛点做的结构优化。从实际应用场景来看，这类轴承常被用在中小功率传动箱、轻工机械输送辊道、小型电机输出端这类需要频繁拆装维护、轴向安装空间受限的工位，相比一体式密封轴承，它的分离式结构允许操作人员在不破坏相邻轴系装配关系的前提下，单独完成轴承内圈、滚动体组件、外圈的拆分与更换，大幅降低设备运维的拆装工作量。

　　从功能特性上看，这款轴承保留了深沟球轴承可同时承受径向载荷与少量轴向载荷的核心优势，分离式保持架的结构设计让每颗滚动体的定位间隙控制在合理区间，既避免了滚动体在运转过程中发生相互摩擦挤压，也能保证高速运转时滚动体的公转轨迹稳定，不会出现窜动引发的振动异响。和常规冲压保持架不同，这款轴承的保持架采用兜孔全包式结构，每颗钢球都被独立约束在对应兜孔内，哪怕在拆分状态下搬运、拿取轴承组件，滚动体也不会从保持架上脱落，这点在现场装配作业中非常实用——很多一线装配人员都遇到过常规轴承拆封后滚动体散落、需要逐一清洁复位的问题，不仅耽误装配进度，还容易在复位过程中让灰尘、铁屑进入滚道，给后续运行埋下磨损隐患。

　　设计思路上，这款轴承的结构完全围绕“易装拆、易维护”的核心需求展开：内圈与外圈的滚道曲率按照标准深沟球轴承的参数设计，保证和同规格标准轴承的互换性，用户在设备改造替换时不需要改动轴径、轴承座的原有加工尺寸，直接替换即可使用；保持架的分离式接口做了定位止口设计，拆分后重新拼合时能快速对齐，不会出现错位导致的滚动体卡滞；滚道的边缘做了微小的倒角处理，一方面是装配时引导滚动体顺利进入滚道，避免硬敲硬砸损伤滚道表面，另一方面也能减少应力集中，提升轴承在承受冲击载荷时的抗裂能力。

　　关于外形尺寸与安装边界，这款轴承的径向截面尺寸和同型号标准深沟球轴承完全一致，外圈外径、内圈内径的公差按照普通级旋转轴承的精度要求设计，适配常规的基孔制、基轴制装配公差，不需要额外定制配合尺寸；轴向宽度比同规格标准轴承略宽0.2mm，主要是因为分离式保持架的轴向定位需要额外的限位空间，在设计轴承座的轴向挡肩高度时，需要注意挡肩高度不能超过内圈、外圈的挡边高度，否则会在装配时顶到保持架，影响轴承的正常运转；安装时要注意，分离式保持架的拼合缝需要避开径向载荷的主要受力方向，一般建议将拼合缝放置在与载荷方向呈30度夹角的位置，避免运转过程中保持架拼合缝长期受载荷冲击出现开裂。

　　在实际选型匹配时，需要注意这类带分离结构的轴承更适合中低速、载荷平稳的工况，不适合在重载冲击、超高速运转的场景下使用——因为分离式保持架的结构强度相比一体式铜保或者钢保略有降低，超高速运转时的离心力可能会让保持架拼合处出现形变，影响滚动体的定位精度。装配前需要将所有组件用煤油清洁干净，避免残留的铁屑、铸造型砂进入滚道，装配完成后需要手动转动内圈，检查转动过程中是否有卡滞、异响，确认滚动体运转顺畅后再填充适配的润滑脂，润滑脂的填充量一般控制在轴承内部空腔的三分之一到二分之一即可，过量填充反而会导致运转时温升过高，影响轴承使用寿命。
