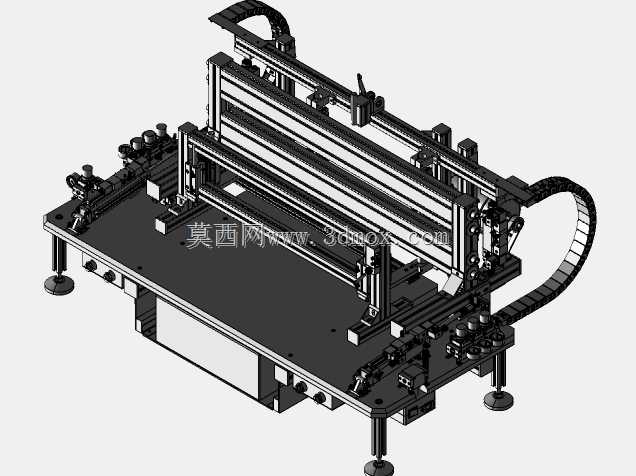

6S产线专用作业工装设备结构

　　这套专用作业工装的三维结构围绕车间6S现场管理需求展开，建模时没有按通用设备的思路处理，而是先从工位边界、人员操作半径、物料流转路径三个约束条件反推整机布局。设备主体采用框架式承载结构，立柱与横梁的连接位置预留了标准安装孔位，既可以作为独立工位器具放置在装配线旁，也能够通过底部连接件与现有产线台架拼接，适配不同车间的地面划线与工位排布。

　　从实际使用场景看，该类工装主要服务于电子产品装配、小件分拣、工具定置和工序辅助作业。现场推行6S管理时，最容易出现的问题是工具取用后归位混乱、待加工件与合格件混放、操作区域被临时物料侵占。此结构在设计上将作业面、暂存区和工具挂放区进行了分区处理：上部空间用于放置高频取用的小型工具和作业指导文件，中部保持操作人员肘部高度附近的净空，避免转身取物时产生干涉，下部则设置可容纳周转盒的存放位置，使物料进入和流出工位的方向能够与产线节拍保持一致。

　　功能特性方面，模型重点表达了专用设备的定位、承托和约束关系。框架杆件之间采用对称布置，受力路径清晰，竖向载荷能够通过立柱直接传递到底部支撑脚；侧向则通过斜向加强件形成稳定三角形，减少工装在推拉周转盒或人员倚靠时的晃动。作业面板边缘设置挡边，可防止螺丝、小型接头、定位销等零件滚落；面板下方的容纳空间按标准周转容器尺寸预留，不需要额外焊接复杂托架，就能实现盒体的推入、取出和限位。对于需要频繁换型的工位，局部挂板采用可调节孔距设计，工具挂钩、物料架和标识件能够随工序内容重新布置。

　　设计思路上，结构没有追求多余的复杂外形，而是把可制造性和现场维护放在前面。各板件、型材和紧固件的装配关系在三维中均按实际顺序搭建，连接处保留了工具操作空间，避免出现螺栓无法伸入、后期维护需要拆解大片结构的情况。边角位置做了避让和圆角处理，人员在工位前后移动时，不会因突出棱角造成磕碰。底部支撑点兼顾水平调节需求，当地面存在轻微不平或产线拼接高度有偏差时，可通过可调脚座完成找平，使工作台面保持稳定。

　　外形尺寸与安装边界需要结合工位布置理解。该工装的宽度按单人操作工位控制，深度方向保证操作人员双手可覆盖主要作业面，同时不让设备过度伸入通道；高度则依据站立作业姿态设定，使常用取放区域落在肩高与腰高之间。设备后侧与墙面、气电接口或线体框架之间应留出维护距离，左右两侧需保证周转车能够靠近，正面则不能占用安全通道。若用于自动化线体旁，还需核对设备最高点与上方照明、桥架、风管的净距，以及底部与地面划线、地脚螺栓、AGV行驶路径的关系。

　　在三维建模过程中，框架、面板、挂板、脚座和储物区域均按独立部件表达，便于结构工程师检查装配层级，也方便后续根据现场节拍拆改。对于设备选型人员来说，该模型可直接用于评估工位占地、人员操作距离、物料缓存能力和线体衔接方式；对于加工人员来说，杆件下料、板件折弯、孔位加工和紧固件装配都能从模型中获得明确参考。整体结构强调专用性与可调性的平衡，既满足6S工位对定置、整洁、安全的要求，也保留了多工序复用和现场改造的空间。
