火箭发动机推力测试台架结构设计

　　这套推力测试架主要服务于小型固体或液体火箭发动机地面点火试验环节，属于试验工装里的承力与导向组合体。现场使用时，发动机通过中部转接板固定在滑动承载座上，点火后产生的轴向推力经滑动座、导向杆传递到后端测力传感器，传感器再把载荷信号输出给采集系统，从而得到发动机工作全程的推力曲线。架体本身不参与发动机内部工作，但它的刚性、导向精度和对中能力直接决定推力数据是否可信，因此在结构布置上需要把“传力路径短、导向摩擦小、侧向约束稳”这几件事放在前面考虑。

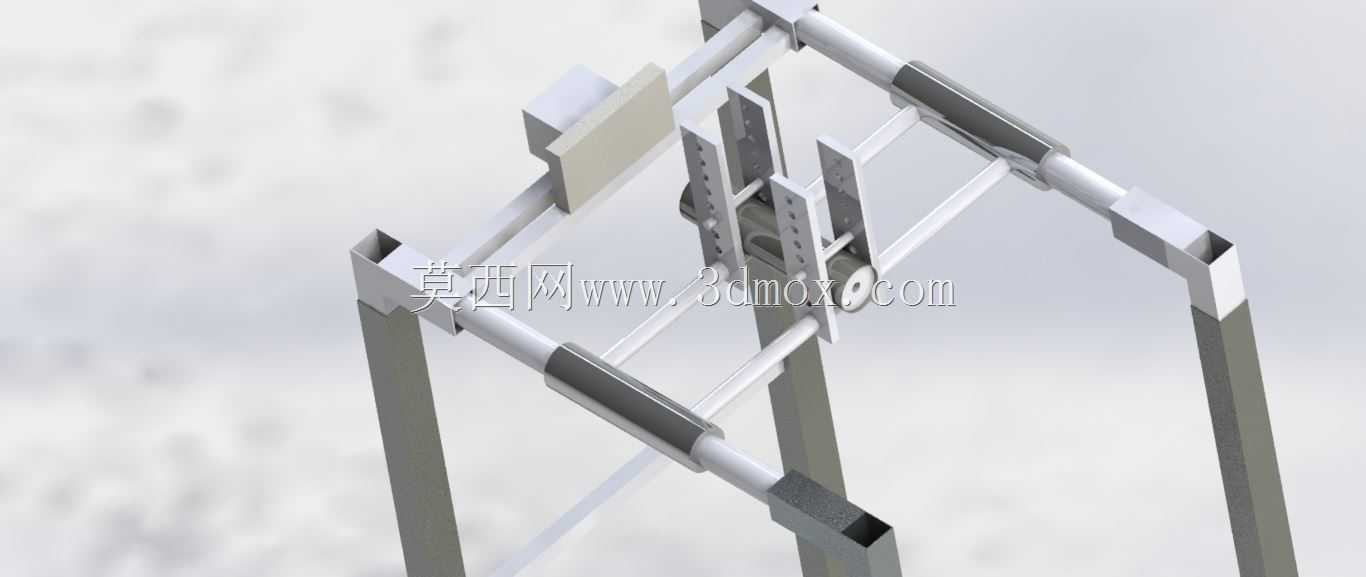

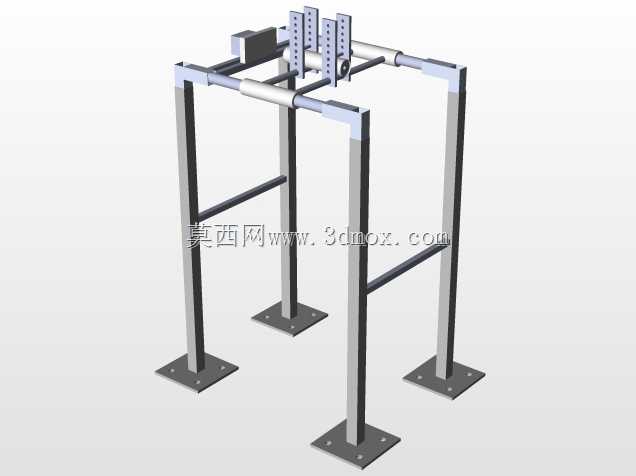

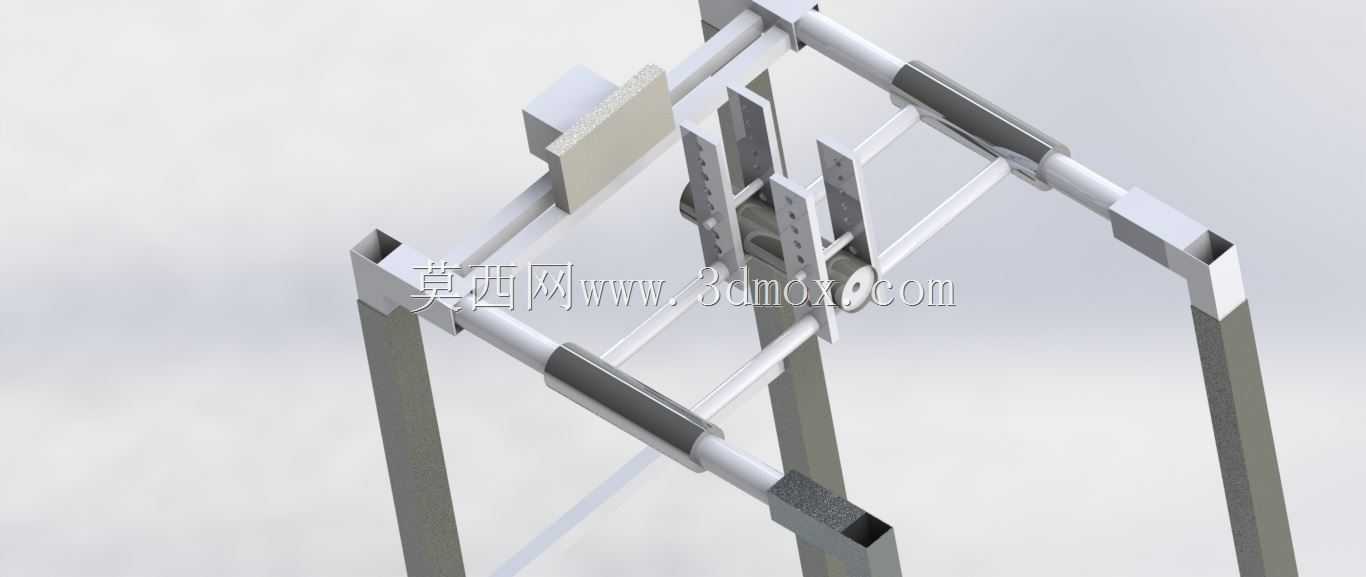

　　从整体构型看，台架采用门式框架加双导向杆的布局。两侧立式支腿承担竖向支撑和防倾覆作用，顶部与底部的横向杆件把左右支腿连成封闭框架，中间留出发动机安装和喷流排出空间。四根（或按视图中可见的两组平行）光轴沿推力方向布置，滑动座通过直线轴承套在光轴上，只能沿发动机轴线方向往复移动，径向和转动自由度被约束。这样做的好处是：发动机点火瞬间的冲击、推力上升段的波动以及燃烧末期的振荡，都不会让承载座出现明显偏摆，传感器测得的力更接近真实轴向推力。

　　中部承载板是安装接口最集中的部位。板面上预留了阵列孔位和长槽，可适配不同直径、不同前后悬伸长度的发动机卡箍或转接环；孔位间距按常见小型试验发动机的安装节圆做了系列化处理，换装时不需要重新配焊支架，只需更换卡箍并调整螺栓位置。承载板与滑动座之间设置了加强筋，承受发动机重量产生的弯矩以及点火时的轻微偏心载荷。后端测力位置保留了传感器安装座，座面与导向轴线垂直，端面可通过垫片微调，保证传感器受力方向与发动机轴线重合，避免侧向分力损坏测力元件。

　　导向部分选用光轴加直线轴承的组合，是这类小推力试验台比较务实的方案。光轴表面淬火并磨削，摩擦阻力低、响应快，能跟上发动机推力毫秒级的变化；轴承座与滑动座之间留有调整间隙，装配时可通过螺栓预紧消除卡滞。框架杆件之间采用端部接头连接，接头既包住方管腿，又夹持光轴端部，使导向杆的拉力和框架的抗弯能力形成整体。对于教学实验、业余探空火箭研制或小型推进剂配方验证这类场景，这种结构在成本、拆装便利性和测试精度之间取得了平衡。

　　安装边界方面，架体支腿底部需要固定在地面试验台或重型钢板上，地脚位置要能承受点火冲击和喷流反作用力的复合载荷；后端传感器外侧应留出接线和防护空间，前端喷流方向必须对准排焰通道，不能让框架杆件进入喷流范围。整体高度以操作者能够方便装夹发动机、连接点火线和传感器线缆为宜，中部承载板的离地高度还要兼顾发动机喷管与冷却或导流装置的对接。设计三维模型时，框架方管、光轴、轴承座、滑动板和传感器座分别独立建模，装配关系按实际配合表达，便于在工程图中导出下料尺寸、校核杆件干涉，并在后续改装时快速更换不同行程的导向杆或增加侧向保护网。

　　在功能细节上，架体还考虑了试验前后的辅助需求：滑动座带有可锁定位置，便于静态标定推力传感器时加载标准力；框架上预留的附件安装面可固定点火器支架、线缆拖链和温度测点；整体杆件外露、结构开放，既方便观察发动机工作状态，也利于喷流后快速检查紧固件是否松动。对于结构工程师而言，这类台架的建模重点不在外观造型，而在于把传力链、导向副、安装接口和安全边界表达清楚，让加工者拿到模型后能直接下料焊接、装配调试，并在反复点火试验中保持尺寸稳定。
