立式框架翻转作业工装设备结构设计

　　这套立式框架翻转作业工装，主要面向需要对框型构件进行多面加工、装配、表面处理的生产场景，在门窗构件加工、大型框型钣金件焊接、板式构件正反面涂装等工位都能适配，解决了传统人工翻转大尺寸框件时劳动强度大、定位精度差、翻转过程易磕碰工件表面的痛点。从结构布局来看，设备采用双侧立式支撑机架搭配底部一体式焊接底座的形式，底座采用H型钢拼焊成型，支撑脚向外延伸出足够的跨距，配合底部预设的地脚螺栓安装孔，可直接固定在车间硬化地面上，整套设备的安装占地边界控制在长1800mm、宽1200mm、高2200mm范围内，不会占用过多车间通道空间，适配多数中小型加工车间的工位排布需求。

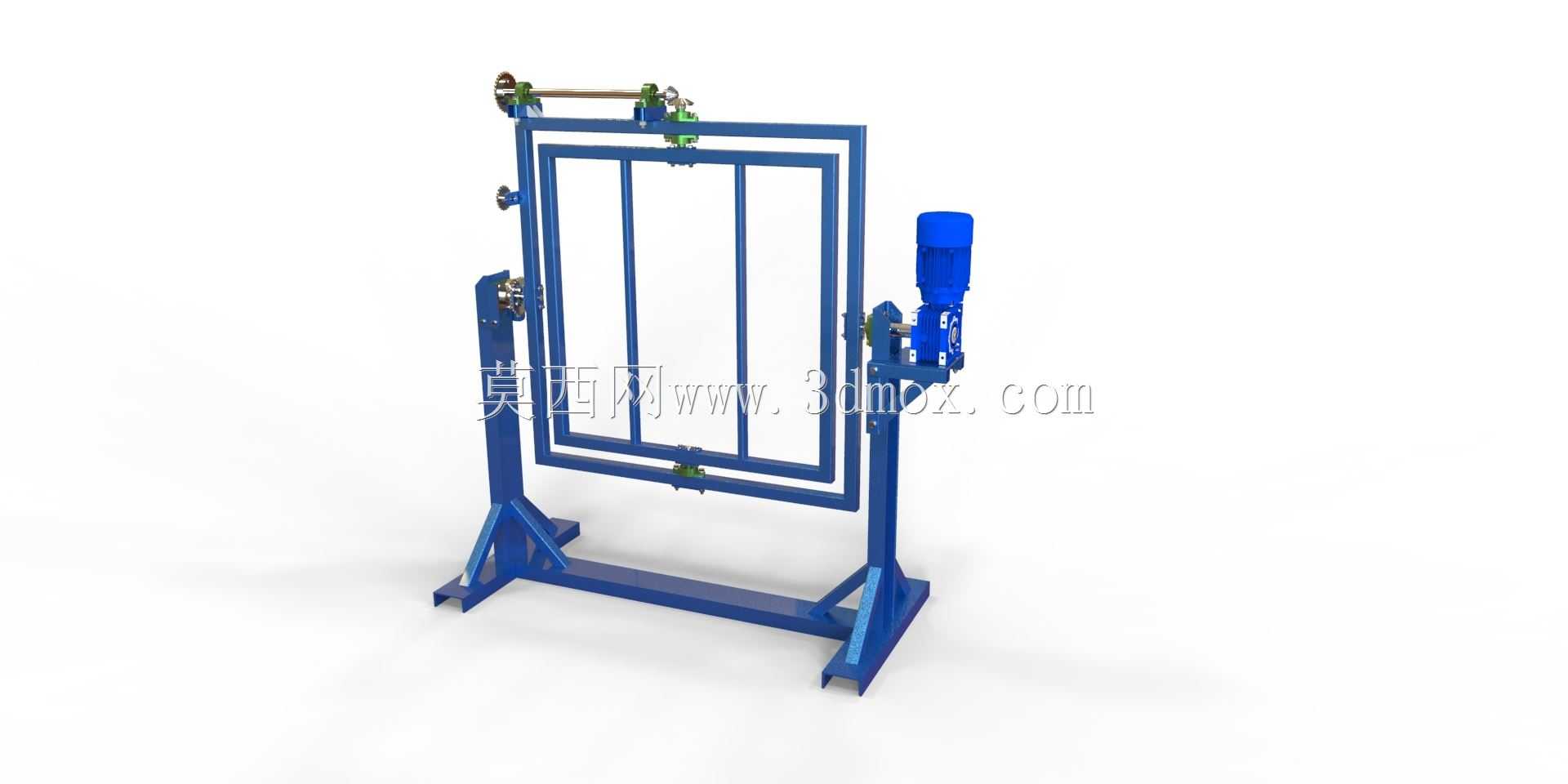

　　设备的核心翻转承载单元为中间的矩形装夹框架，框架采用矩形钢管拼焊而成，内侧预留了多组可调节装夹点位，可通过更换不同规格的压块、定位销，适配宽度800mm-1400mm、高度1000mm-1800mm范围内的不同尺寸框型工件，装夹时通过侧边的快速夹钳锁定工件，避免翻转过程中工件窜动。驱动单元布置在机架右侧，采用减速电机直连翻转主轴的传动形式，相比链传动、带传动结构，直连传动的反向间隙更小，翻转角度控制精度更高，可实现0-180度范围内的任意角度停留，满足不同工序对工件作业角度的需求，比如焊接工位可将工件翻转至45度方便焊工操作焊枪，涂装工位可翻转至水平状态保证漆面流平均匀。

　　左侧支撑端配置了带自锁结构的回转支撑轴承，既可以承载框架及工件的径向、轴向载荷，又能在驱动端断电时提供额外的锁止保障，避免框架意外下坠引发安全事故。机架顶部还设置了横向的辅助压梁结构，压梁上带可滑动的压紧头，当装夹高度较高的工件时，可将压梁滑动至工件上沿位置压紧，进一步提升装夹刚性，避免翻转过程中工件产生晃动。整套设备的结构设计充分考虑了车间实际使用的维护需求，所有回转点位都预留了润滑注油嘴，减速电机的安装位置设计了可拆卸的检修盖板，日常维护时不需要拆解主体机架即可完成保养作业。

　　从设计思路上，这套工装没有采用复杂的多轴联动结构，而是围绕框型工件翻转这一核心作业需求做功能聚焦，所有结构件都采用标准型材拼焊，加工难度低，生产制造成本可控，同时预留了足够的装夹调节余量，不需要针对单一规格工件定制专属工装，可覆盖同类型不同尺寸的多数框型工件作业需求。在实际产线布局中，该设备可直接对接上下料工位，工件吊装至装夹框架完成锁定后，操作人员通过控制按钮即可完成翻转动作，单次翻转动作耗时不超过15秒，相比传统人工配合行车翻转的作业模式，作业效率可提升60%以上，同时也避免了人工翻转过程中工件磕碰、人员砸伤的安全隐患。设备的主体结构件都做了抛丸喷塑处理，焊接位置都做了打磨清根处理，整体刚性可满足最大150kg载重的翻转作业需求，在连续作业工况下的结构稳定性也经过了载荷校核，不会出现长期使用后机架变形、主轴窜动的问题。
