数显千分指示表精密量具结构

　　在精密加工车间的日常检测环节里，这类数显指示表是工位上最常被取用的接触式测量器具，不管是三坐标抽检前的快速形位偏差预判、工装夹具装夹后的工件跳动校验，还是批量零件加工过程中的尺寸一致性巡检，它都能替代传统机械式百分表完成读数输出。整套结构的核心功能是将测杆沿轴向产生的微小直线位移，通过内部传感转换模块转化为屏幕上的数字示值，分辨率通常可达微米级，相比带表盘指针的机械表，操作人员在光线不佳的机床旁、或者需要连续记录多组测量数据的场景下，不用刻意对齐刻度线估读，能大幅降低人为读数误差。

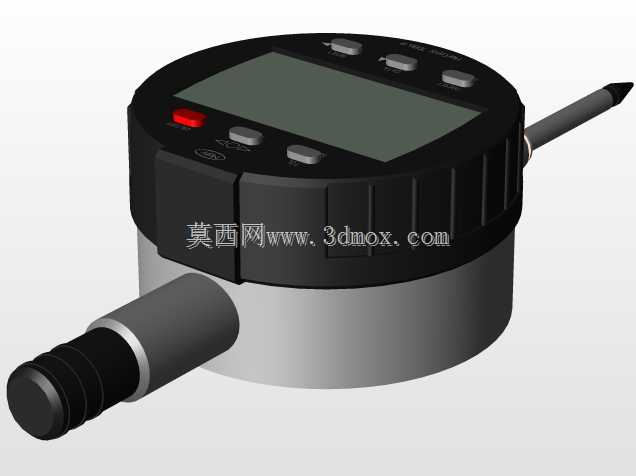

　　从外观布局来看，主体采用上下分层的圆柱式壳体设计，下半段为金属质感的基座筒段，上半段是包覆操作按键与显示区域的黑色工程塑料上盖，这种分壳设计在实际量产装配时非常友好：内部的传感电路板、位移转换组件、供电电池仓都可以先在下壳腔体内完成布线与固定，最后扣合上盖并沿周向的防滑棱位完成锁紧，周圈分布的竖向防滑筋不仅是外观造型元素，更是给操作人员手持旋拧表体、或者将表体装入表架夹持孔时提供足够的摩擦力，避免拧紧过程中打滑脱手。

　　正面倾斜布置的大尺寸液晶显示屏是人机交互的核心区域，屏幕周边错落排布六枚功能按键，其中一枚醒目的红色按键一般用作电源开关或者测量值清零，其余灰色按键分别承担公制英制单位切换、测量方向反转、公差上下限预设、峰值保持、数据输出这类实用功能——在做轴类零件的径向圆跳动检测时，峰值保持功能可以直接捕获工件旋转一周过程中测头碰到的最大偏差值，不用人工盯着跳变的数字记录；预设公差限之后，测量结果超出合格区间时设备还能通过显示标识提醒操作人员，适配批量零件的快速合格判定。

　　测杆部分从壳体侧向垂直伸出，杆身依次设置光杆导向段、密封防护段和端部测头安装位，外露的测杆表面做了高精度磨削处理，和壳体内的直线导向套形成精密滑动配合，保证测杆在全程伸缩过程中没有径向窜动，传递的位移量完全贴合被测表面的实际起伏。测杆根部的多层褶皱橡胶护套是现场使用中非常关键的防护结构，车间里的切削液飞沫、金属研磨粉尘、铸铁碎屑很容易顺着测杆和壳体的配合间隙渗入内部，褶皱护套可以随测杆伸缩同步形变，把污染物完全阻隔在壳体外部，大幅延长内部导向组件和传感元件的使用寿命。另一侧伸出的细长管件是数据传输接口的延伸段，检测人员可以通过配套线缆把表体和现场的数据采集终端、SPC质量统计系统连接，每一次测量的数值会自动上传存档，不用手工抄录到检测报表里，适配现代化生产车间的质量追溯需求。

　　做整机三维结构设计时，首先要敲定的安装边界是表体的标准夹持外径，行业内这类指示表的夹持筒段普遍适配通用表架、磁性表座的标准装夹孔，不需要额外定制转接夹具，就能直接装在机床刀架旁、检测平台的支架上完成固定。屏幕的倾斜角度经过人机工程校核，当表体竖直固定在测量工位、操作人员以站立姿态在设备前方观测时，视线刚好垂直落在液晶屏幕面上，不会因为反光或者视角偏斜导致数字看不清。按键的排布位置避开了测杆伸缩的运动路径，也避开了表架夹持时会和夹紧螺母发生干涉的区域，操作人员单手握持表体的时候，拇指可以自然碰到常用的清零按键，不用双手配合操作。

　　内部结构的堆叠逻辑也围绕测量精度做了适配：位移传感组件的安装基准面和下壳体的安装端面做了同轴度约束，测杆的运动轴线和壳体圆柱轴线的平行度公差被严格控制，避免装配偏差带来的测量示值误差。电池仓布置在壳体内部远离测杆导向腔的区域，更换电池的时候不需要拆解涉及测量精度的核心组件，现场运维人员打开上盖的电池盖板就能完成供电更换，不会因为日常维护破坏出厂时的校准状态。壳体侧边的接口位置做了下沉式防护，连接数据线缆之后，接头根部不会突出到表体最大外轮廓之外，避免表体在工作台面上挪动时磕碰线缆接头导致接口松脱。

　　在实际工况适配性上，这套结构既可以搭配不同形式的可换测头完成平面、曲面、窄槽内壁的测量，也可以配合杠杆附件完成深孔内部、普通测杆无法伸入位置的偏差检测，整机的外轮廓没有突兀的外凸尖角，在工位上挪动、收纳到工具柜的过程中不会刮伤其他精密量具，周向的防滑棱同时也能防止表体放在倾斜的机床盖板上时意外滚落，从结构细节上完全贴合工业现场的高频使用需求。
