嵌入式法兰安装AC电源输入插座结构

　　做设备电气接口选型的时候，这类带法兰固定的AC输入座是工业手持终端、小型通讯外设里很常用的连接部件，这次拆解建模的这款插座，核心是解决设备侧交流供电输入的可靠连接与密封安装需求。先从实际使用场景说，这类插座大多用在需要外接市电供电、或者内置电池需要市电充电的小型通讯设备上，比如户外手持测绘终端、工业对讲基站、便携数据采集设备这类产品，设备外壳一般是注塑成型，需要把插座嵌装在壳体预设的槽位里，靠法兰边压合在壳体内壁，实现接口的固定与壳体缝隙的遮挡。

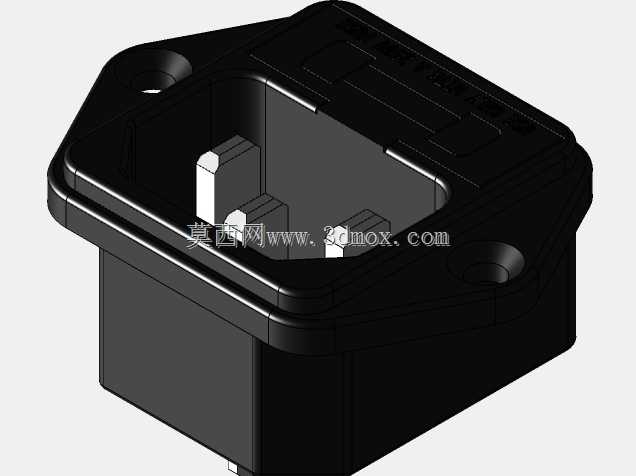

　　从结构设计上看，这款插座采用分体式的壳体结构，外部法兰边做了两个对称的安装孔位，对应设备壳体上的定位柱，装配的时候可以直接用螺丝从法兰侧锁附，或者直接靠壳体筋位卡紧，不需要额外的固定支架，能有效减少设备内部的装配空间占用。法兰边的轮廓做了切角处理，不是规则的矩形，对应设备壳体上的异形安装槽，能起到防呆作用，避免装配的时候插座装反，导致内部插片相位接错。插座的主体腔体是下沉式设计，嵌装之后法兰面和设备外壳表面基本齐平，不会突出壳体太多，避免设备摆放或者携带的时候磕碰接口，同时腔体内部的插片固定槽做了分隔筋，三个插片分别对应火线、零线、地线的位置，槽位的尺寸刚好卡住插片的基部，避免插片受插拔力的时候出现偏移、松动，导致接触不良。

　　再看安装边界的细节，这款插座的法兰边厚度控制在2mm左右，适配常见的2.5-3mm壁厚的设备外壳，嵌装槽的深度和插座主体的下沉高度匹配，装配之后法兰边和壳体内壁完全贴合，不会出现缝隙过大导致的灰尘、水汽进入设备内部的问题。插座内部的插片采用折弯式的焊脚设计，焊脚伸出插座主体尾部的长度控制在5mm，刚好够穿过设备内部的PCB板焊盘，波峰焊的时候不需要额外剪脚，也不会因为焊脚过长碰到周边的元器件，造成短路风险。插片的接触端做了倒角导向，公头插头插入的时候能顺着倒角滑入接触位，不会出现插头顶到插片端面导致插片变形的情况，插拔寿命能满足日常使用的万次插拔要求。

　　从建模的细节处理来说，这款插座的所有棱角都做了R0.3-R0.5的圆角处理，既符合注塑件的脱模要求，避免注塑的时候出现应力集中导致的开裂，也能在装配的时候避免锐边刮伤装配人员的手，或者刮破设备内部的连接线材。插座的外表面做了细晒纹处理，建模的时候也还原了这个表面特征，和实际注塑出来的零件质感一致，做设备整体装配渲染的时候不会出现质感失真的问题。另外，法兰安装孔的位置做了沉台设计，锁附螺丝的时候螺丝头可以完全沉入沉台内，不会突出法兰面，避免和设备壳体的筋位产生干涉，沉台的深度刚好匹配常用的M2.5平头螺丝的头部高度，锁附之后螺丝头和法兰面齐平，不会占用额外的装配空间。

　　在实际选型适配的时候，这款插座的安装孔中心距是标准的20mm，和市面上同规格的AC插座安装尺寸兼容，如果设备前期用的是其他品牌的同类型插座，不需要修改壳体模具就能直接替换，降低了物料替换的成本。插座的尾部出线方向是垂直于法兰面，设备内部的走线可以直接顺着插座尾部往PCB方向布置，不需要弯折线材，能减少线材的应力疲劳，提升连接线的使用寿命。另外，插座的腔体内部在插片周围做了挡墙结构，当插头插入的时候，挡墙会包裹住插头的插入端，避免手指误碰到带电的插片，满足电气安全的防护要求，即使是在设备开盖维修的状态下，也能降低触电的风险。
