折叠式内外径半径规便携测量工具

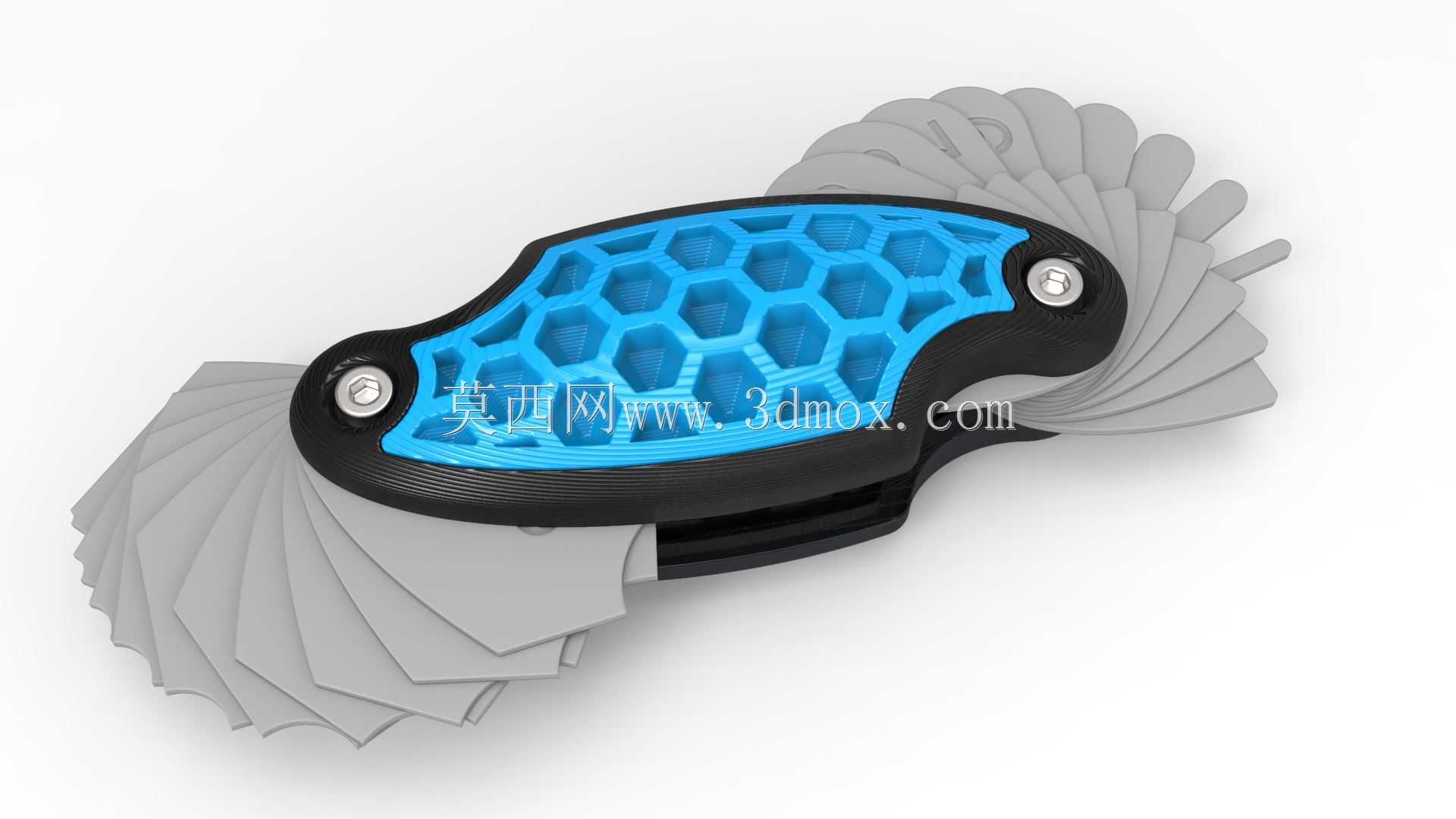

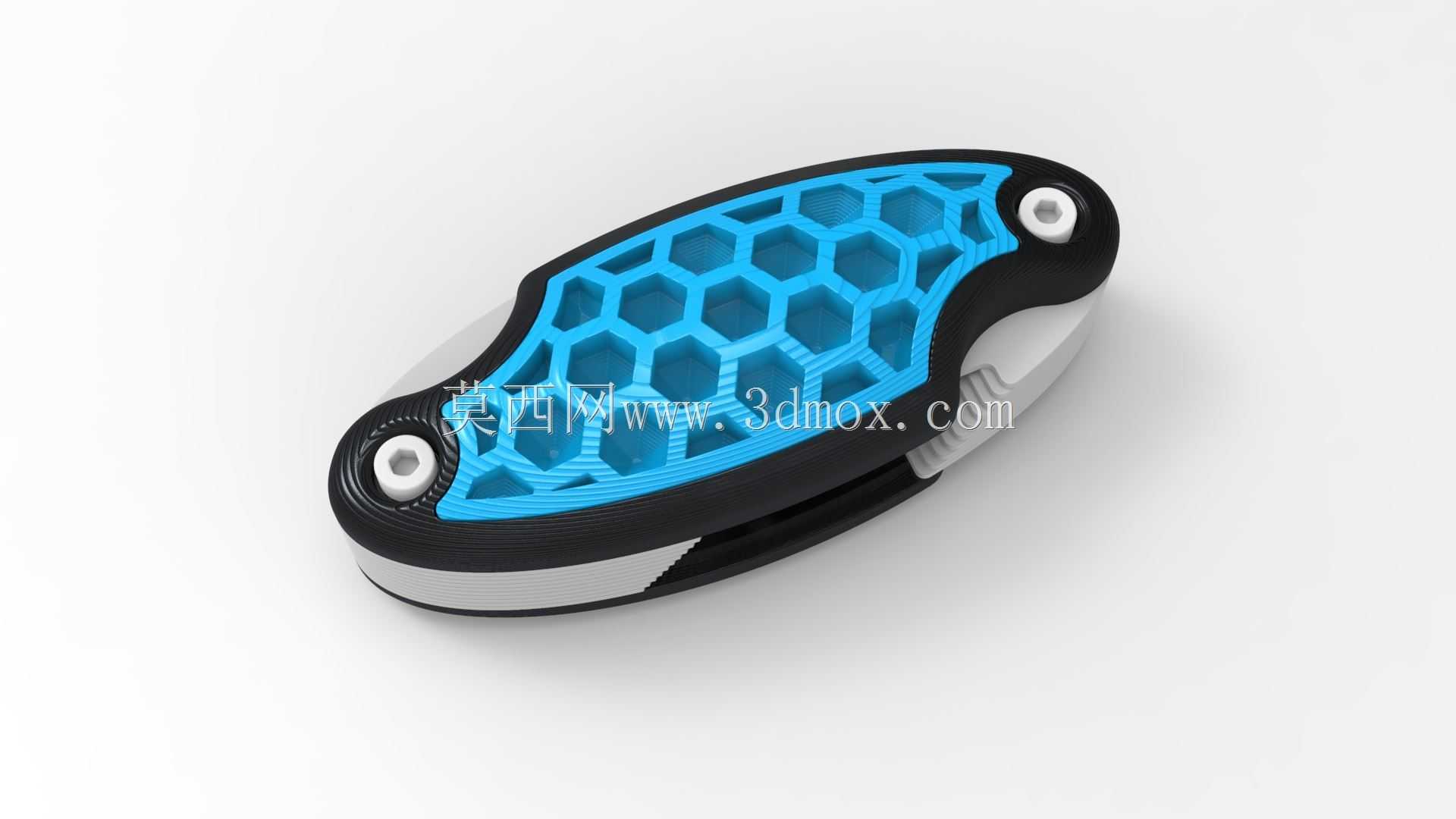

　　这套折叠式半径规的结构方案，面向车间现场快速比对圆弧轮廓的实际需求展开，核心解决传统单片R规零散易丢、取放效率低、外出检修携带不便的问题。整套量具采用扇形叠片铰接布局，所有测量片围绕两端转轴收拢在握持手柄内部，使用时按需翻开对应规格的片体即可完成比对，不用时全部叠片收回手柄轮廓内，整体外形接近便携美工刀的握持尺寸，可直接放入工装口袋或工具包侧袋，不会出现单片量具弯折、遗失的情况。

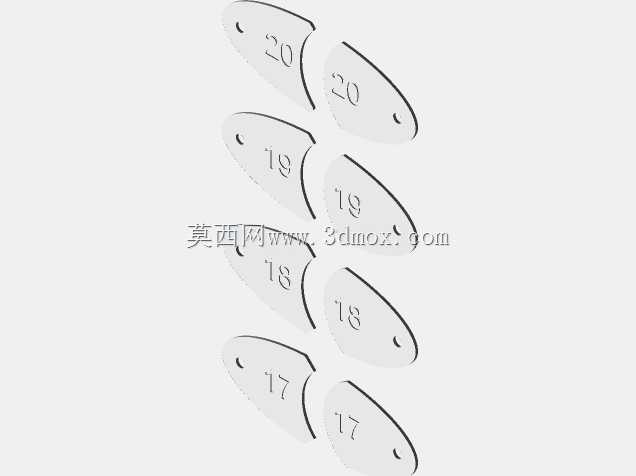

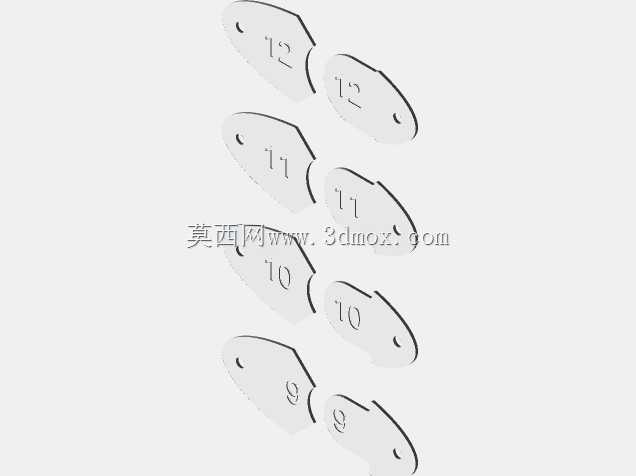

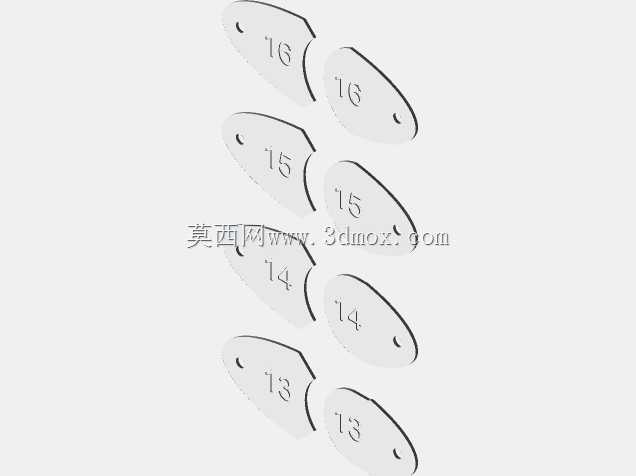

　　从测量覆盖范围来看，这套检具可完成1mm至20mm区间的内圆弧、外圆弧半径比对，覆盖日常钣金折弯件圆角核验、注塑件脱模圆角抽检、3D打印工件轮廓校验、木模与手工修形工件弧度匹配、管路弯头曲率快速核对、家具五金圆弧件来料检验等绝大多数现场场景。测量片的工作边采用标准圆弧轮廓，检测外凸圆弧时，选用对应规格的内凹弧片贴靠工件曲面，通过观察接触面的透光缝隙判断工件实际半径与标称值的偏差；检测内凹圆弧时，则使用片体端部的外凸弧边伸入工件凹弧内贴合比对，无需读数计算，一线操作人员无需专业计量培训即可快速判断圆弧尺寸是否合格，非常适合首件快速筛查、工位间互检、外场装配现场配作等场景。

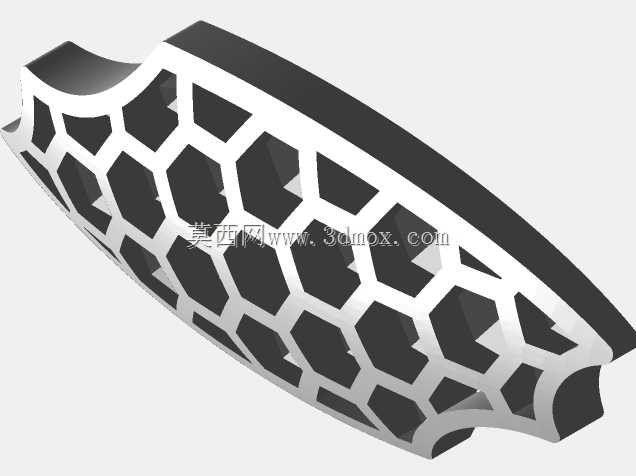

　　结构设计上，手柄主体做了贴合手掌的曲面收腰造型，表面布设蜂窝状镂空网格，一方面在保证手柄整体抗弯刚度的前提下大幅降低整体重量，长时间握持比对不会产生硌手、压痕的问题，另一方面镂空结构可容纳打印过程中的材料收缩余量，避免实心结构打印后出现翘曲变形。手柄两侧的铰接孔位同轴度要求在建模阶段做了同步约束，两端转轴采用标准M3×20螺钉配合自锁螺母锁紧，调整螺母压紧力即可控制所有叠片的转动阻尼：阻尼过松时叠片会自行散开，阻尼过紧则翻开片体需要用力掰动，调试到单片可轻松扳动、且叠片收拢后不会自由松脱的状态即可，自锁螺母的防松特性可避免工具反复开合使用后螺纹松动，无需频繁重新锁紧调整。

　　针对增材制造的工艺特性，整套结构在建模阶段提前预留了工艺补偿量：采用PETG材料打印时，首层挤出过程会存在约0.2mm的水平膨胀余量，因此所有叠片的厚度尺寸、铰接孔的配合间隙、手柄内侧的容纳槽宽度都对应做了尺寸偏移补偿，打印完成后无需额外打磨铰孔，叠片即可灵活转动，不会出现片体粘连、转轴卡滞的问题。测量片的轮廓边缘在建模时做了微小倒角处理，既避免打印后边缘产生毛刺划伤手部，也能让弧面与被测工件贴合时排除边缘毛刺对透光检测的干扰。

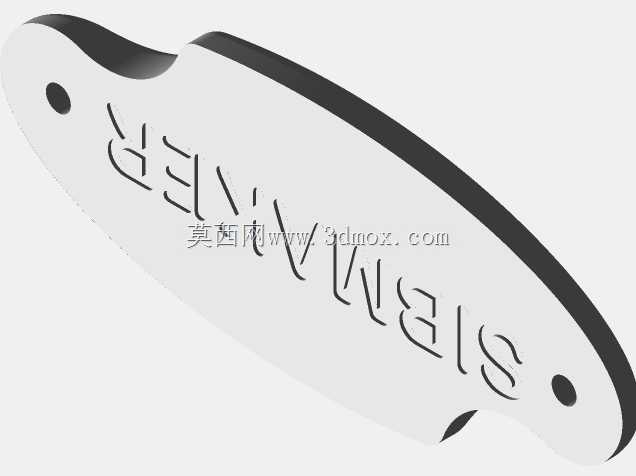

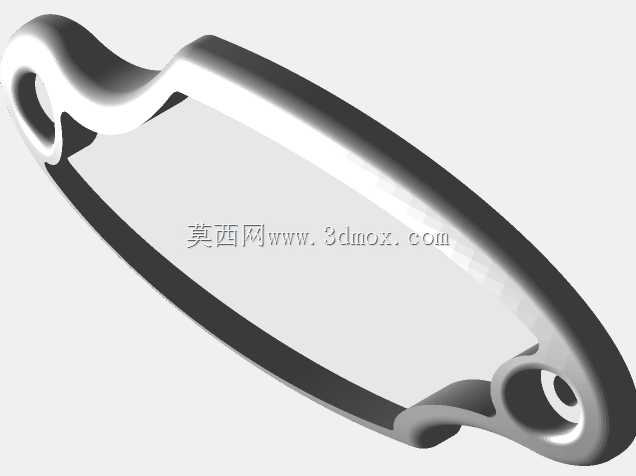

　　安装边界与尺寸适配方面，手柄收拢状态下的整体厚度控制在15mm以内，长度约110mm，最宽处约45mm，握持段的曲面弧度匹配成年人手掌虎口的贴合角度，连续使用时手部受力均匀。两端铰接孔的中心距按照叠片完全展开的扇形轨迹校核，确保最大规格的测量片翻开后不会与手柄边缘发生运动干涉，所有叠片收拢后完全藏入手柄两侧的挡边内部，堆叠后的总厚度与手柄内腔宽度预留0.3mm间隙，即使打印出现小幅尺寸偏差，叠片也不会出现夹死无法转动的情况。在实际工位应用中，这类检具弥补了数显卡尺、千分尺无法直接快速比对复杂圆弧轮廓的短板，不需要对工件进行找正、读数换算，贴靠观察缝隙即可完成判定，在模具修配、钣金件试产、文创产品手工打样等场景下，能大幅降低圆弧尺寸的核验耗时，且结构全部采用模块化拼接设计，若某一片测量片出现磨损，可单独打印替换对应片体，无需更换整套量具，维护成本极低。
