洗车用反渗透水处理集成装置结构设计

　　这套集成式反渗透水处理装置，主要面向洗车门店的水循环净化场景设计，解决洗车作业中废水直排、自来水耗量大的行业痛点，可将洗车产生的含泥沙、洗涤剂残留的废水经过多级处理后，达到回用冲洗的水质标准，大幅降低商业洗车场景的用水成本，同时满足市政节水管理的相关要求。

　　从结构布局来看，整套装置采用撬装式框架设计，底部采用型钢焊接成矩形安装底座，所有功能部件全部集成在底座框架范围内，无需现场额外搭建复杂的安装基础，设备到场后仅需对接进出水管路与供电接口即可投入使用，适配洗车门店紧凑的设备间安装空间，也可直接安装在洗车工位旁的闲置区域，无需占用大面积场地。框架后侧设置立式安装背板，前端预留充足的操作维护空间，日常更换滤材、检修阀门时无需拆解主体框架，单人即可完成常规维护作业。

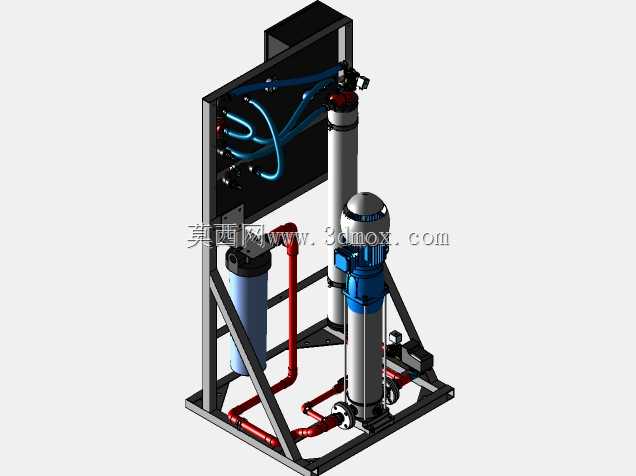

　　功能单元的排布遵循水处理流程的流向逻辑，原水进水端首先接入前置预处理滤筒，也就是图中左侧的蓝色滤瓶单元，内部可装填PP棉、活性炭滤芯，先拦截废水中的大颗粒泥沙、悬浮物、胶体杂质，避免大颗粒杂质进入后续高压泵与反渗透膜元件，造成膜面划伤、流道堵塞，延长核心膜元件的使用寿命。预处理后的水通过红色低压管路输送至立式高压泵单元，也就是图中中部的蓝银配色泵体，该泵为反渗透系统提供稳定的工作压力，克服反渗透膜的渗透阻力，使水分子能够透过膜层，而洗涤剂残留、溶解性盐类、细小杂质则被膜层截留。高压泵出口通过蓝色高压管路连接至两组立式反渗透膜壳，膜壳竖直固定在框架右侧，内部卷式反渗透膜元件采用错流过滤方式运行，浓缩水通过回流管路可回流至预处理端循环处理，或者直接排入污水管网，产水则接入净水管路输送至洗车工位的高压水枪、泡沫机等用水终端。

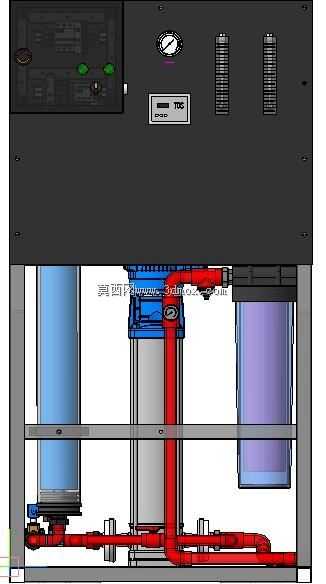

　　管路设计上区分了低压段与高压段，红色管路对应进水、浓水的低压工况，采用常规耐压等级的管路与快接接头，降低整体制造成本；蓝色管路对应高压泵出口至膜组件的高压工况，采用加厚耐压管路与密封接头，避免长期高压运行下出现管路渗漏、爆管问题。管路上预留了多个压力检测、流量检测的接口位置，可根据使用需求加装压力表、流量计，实时监测设备运行状态，判断滤芯是否堵塞、膜元件是否需要清洗更换。电气控制部分集成在框架后侧的黑色电控箱内，箱体做防水防尘处理，适配洗车场景潮湿、多水汽的使用环境，内部集成高压泵启停控制、高低压保护、液位联动功能，当原水箱液位过低、产水压力异常时可自动停机，避免泵体空转损坏。

　　安装边界方面，整套设备的整体外轮廓控制在小型撬装设备范围内，宽度不超过0.8米，长度不超过1.2米，高度不超过1.6米，可直接通过标准门洞进入室内安装，底部框架预留叉车孔位，短距离转运可直接使用手动叉车移位，无需大型吊装设备。设备运行时的震动通过底座的减震垫传递到地面，高压泵与框架的连接位置也设置了橡胶减震垫，降低运行时的震动传递与噪音，避免对门店营业环境造成干扰。

　　从设计思路上，这套装置没有采用工业大型反渗透设备的分体式布局，而是将预处理、增压、膜分离、管路阀组全部集成在同一撬体上，核心目标是降低商用场景的安装门槛与维护难度，不需要专业水处理团队现场组装，普通水电工即可完成安装调试。同时针对洗车废水的水质特点，加大了预处理单元的通流能力，避免洗车废水中的泥沙快速堵塞前置滤芯，延长滤芯更换周期，降低日常使用的耗材成本。膜元件的排布采用竖直安装方式，相比横装布局更节省横向空间，同时膜壳的拆卸方向朝上，更换膜元件时不需要挪动周边管路，操作空间更充足。

　　实际使用中，这套装置的产水水质可满足洗车冲洗的要求，不会因为水中杂质导致车漆表面产生水痕、划痕，产水流量可匹配单到两个洗车工位的同时用水需求，适配中小型社区洗车店、自动洗车机的配套水处理需求。框架表面采用喷塑防腐处理，可耐受洗车场景下潮湿、偶尔溅水的使用环境，避免长期使用后框架锈蚀，延长设备整体使用寿命。管路的走向全部沿框架型材排布，采用管卡固定，避免管路悬空震动导致的接头松动，所有管路转角处采用大弧度弯头，降低管路的沿程阻力，减少高压泵的工作负载，提升整体运行效率。
