工业级立式管路流体过滤装置结构设计

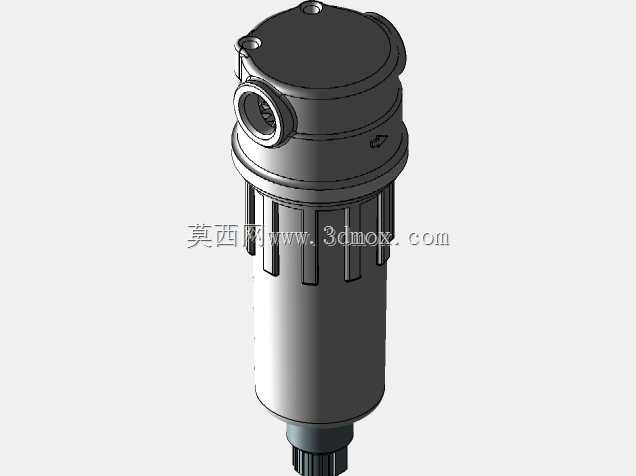

　　这款立式过滤装置的结构设计，核心面向工业流体管路的杂质拦截场景，在气动回路、低压输水、小型液压支路这类对安装空间有竖向要求的工位上适配性极强。日常工况中，这类装置主要承担管路前端的粗滤到半精滤职能，拦截流体中裹挟的金属碎屑、密封残渣、悬浮颗粒杂质，避免下游的精密阀件、执行元件因为颗粒卡滞出现密封失效、动作卡涩的问题，是流体动力系统里必不可少的保护性辅件。从结构设计逻辑来看，整体采用竖向筒式布局，上端的端盖集成了侧向的流体入口，端盖与筒体之间采用快拆式的密封连接结构，不需要完全拆卸周边管路就能打开端盖更换内部的滤芯组件，日常维护的操作空间预留非常充分，端盖上的小凸台结构是排气螺塞的安装位，

　　设备初次投用的时候可以通过这个位置排净筒体内腔的空气，避免气阻造成的流体通流不畅。筒体中段的竖向加强筋结构，一方面是提升筒体的径向承压能力，在额定工作压力下不会出现筒壁鼓胀变形的问题，另一方面筋条之间的凹槽可以作为拆装时的施力位，配合专用扳手就能完成筒体与端盖的锁紧或拆卸，不需要额外设计复杂的夹持结构。筒体下部的缩径段是流体出口，外螺纹的连接形式可以直接对接下游管路，同轴度的设计公差控制在IT7级，安装后不会出现管路偏载造成的密封面渗漏问题。从安装边界来看，整体结构的径向最大尺寸集中在端盖位置，安装时只需要预留端盖径向1.2倍直径的操作空间，就能完成滤芯更换、密封件检修的全部操作，竖向安装长度可以根据现场管路的竖向空间灵活适配，

　　不需要额外加装转接弯头。内部的滤芯安装座设计在筒体下部的台阶位置，滤芯安装后与上端入口的导流结构正对，流体进入筒体后会沿筒体内壁环形流道向下流动，经过滤芯过滤后从下部出口流出，这种下出流的结构可以让被拦截的杂质自然沉降在筒体底部的沉渣区，不会因为流体的持续冲刷附着在滤芯表面造成过早堵塞，延长滤芯的单次使用周期。端盖处的侧向接口采用标准管螺纹设计，和市面上通用的硬管、软管接头都能直接适配，不需要定制特殊转接件。筒体的壁厚设计充分考虑了工业场景的耐压需求，在1.0MPa的工作压力下安全系数不低于3倍，同时筒体内壁做了光滑过渡处理，没有流体滞留的死角，长期使用也不会出现杂质淤积滋生细菌或者腐蚀筒壁的问题。在气动系统应用场景中，

　　这款过滤装置可以加装不同精度的滤芯，实现从5μm到40μm不同等级的颗粒过滤，部分工况下搭配排水组件还能拦截压缩空气中的液态冷凝水；在小型输水回路中，更换适配的水滤芯就能完成循环水的杂质过滤，保护后端的喷淋头、流量计这类对杂质敏感的元件。整个结构没有多余的冗余设计，所有外部结构都兼顾了功能实现与拆装便利性，建模过程中对密封槽的尺寸、螺纹的旋合长度、配合面的公差都做了严谨的参数化设定，每一处倒角、退刀槽的尺寸都符合机械加工的工艺要求，不需要二次修改就能直接导出工程图用于生产加工，对于做流体系统设计、设备改造的工程师来说，这个模型可以直接调用到系统装配体中，用来校验安装空间、对接管路接口，大幅缩短方案设计阶段的建模周期。
