小容量BSPP3/8接口柴油燃油滤清器结构

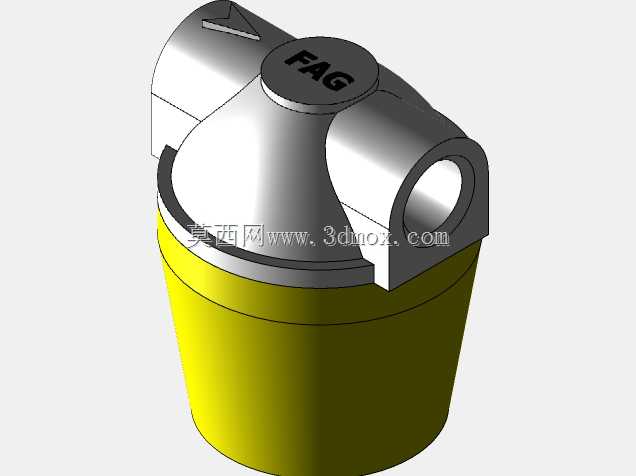

　　在小型内燃动力设备的燃油供给回路中，燃油清洁度直接决定喷油嘴偶件的使用寿命与整机运行稳定性，这类小规格燃油滤清器，主要适配小功率柴油机、移动式小型动力机组、小型工程机械辅助动力单元的油路前置过滤场景，安装在燃油箱与高压油泵之间的低压油路段，承担拦截柴油中悬浮杂质、胶质颗粒的作用，避免硬质颗粒随燃油进入精密耦合的喷油部件，造成配合面磨损、喷油压力失准甚至卡滞故障。从结构设计来看，该滤清器采用上下分体式结构，上部为金属材质的端盖集成接头结构，下部为不透明塑料材质的滤杯，这种材质搭配一方面利用金属端盖的结构强度保证接口连接的刚性与密封可靠性，另一方面不透明塑料滤杯可以在满足耐柴油腐蚀、耐工作温度要求的前提下，降低整体结构重量，

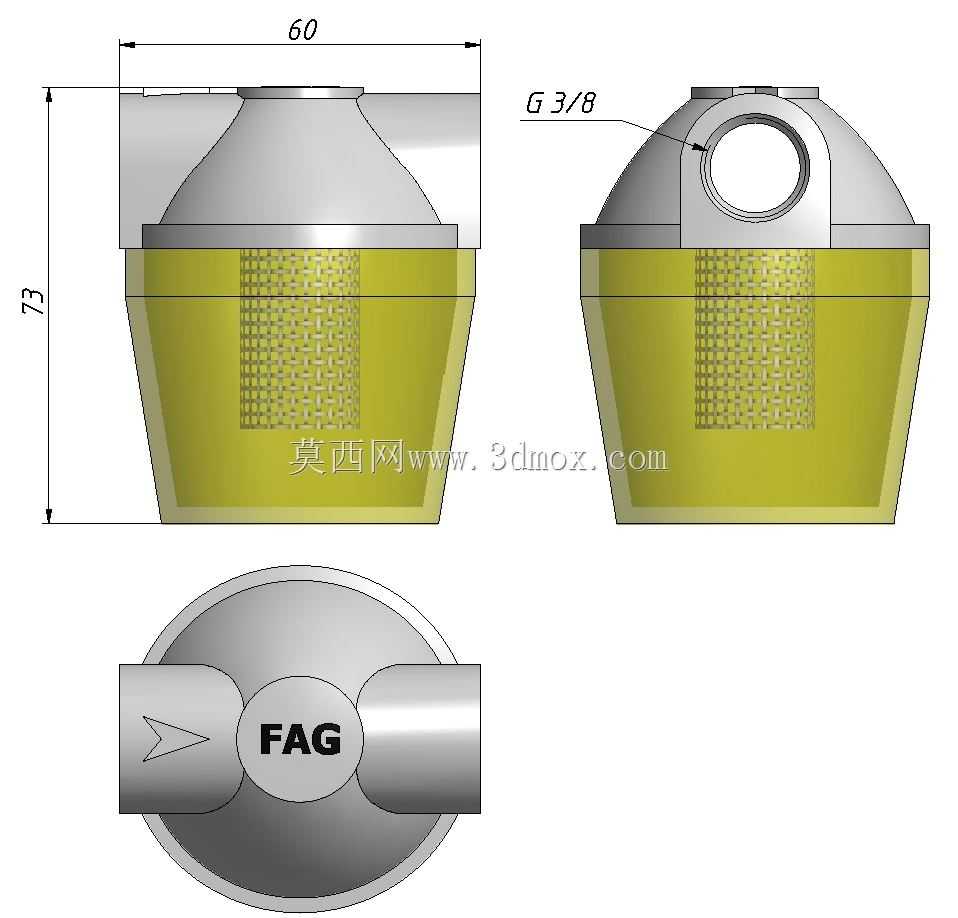

　　同时避免光线直射滤杯内部造成柴油中藻类滋生，延长滤芯维护周期。滤杯内部集成的滤网采用网状过滤结构，过滤面积覆盖滤杯中段的环形区域，足够的通流面积可以在保证过滤精度的前提下，尽可能降低油路的压损，避免低压油路供油不足造成的动力输出波动。接口采用BSPP3/8圆柱管螺纹规格，也就是标注的G3/8接口，这类管螺纹在低压流体管路中应用广泛，密封适配性强，可以搭配常用的管螺纹密封件实现可靠密封，无需特殊定制接头即可适配多数常规柴油管路的安装需求，侧置的接口布局让滤清器可以直接串接在水平布置的油路管段中，无需额外做管路弯折适配，降低现场安装的管路改造成本。从安装边界尺寸来看，该滤清器整体总高度为73mm，上部端盖段的最大外径为60mm，

　　整体结构紧凑，占用安装空间极小，适合在安装空间局促的小型动力设备舱内布置，安装时只需预留出滤杯下方的少量维护空间，即可完成日常的滤芯检查或更换操作，不需要拆解周边过多的管路部件。端盖上的流向标识清晰标注了燃油的流通方向，安装时可以直接根据标识确认进出油方向，避免反向安装造成过滤失效、油路阻力异常的问题，这种直观的标识设计也降低了现场安装人员的出错概率，减少因安装方向错误造成的售后调试问题。不同于大流量柴油机使用的大容量带放水功能的燃油滤清器，这款小容量滤清器针对的是功率较小、燃油流量较低的动力场景，滤杯容积小，油路内的燃油留存体积少，在设备长期停放时可以减少油路内的燃油沉淀量，同时紧凑的结构也让整体重量更轻，

　　对于对自重有要求的移动式小型设备来说更为友好。在结构建模的过程中，需要重点关注上下端盖与滤杯的配合密封面尺寸，保证配合公差满足密封要求，避免出现燃油渗漏的问题；同时接口的螺纹参数需要严格符合BSPP3/8的标准尺寸，保证与标准管路接头的适配性；滤网部分的建模需要还原实际的网状结构特征，在做流体仿真分析时可以更准确地模拟过滤过程的压损与流场分布，为后续的管路匹配计算提供准确的模型依据。这类小型过滤部件虽然在整套动力系统中占比极小，但却是保证燃油系统可靠性不可或缺的环节，设计时需要平衡过滤效率、流阻、结构强度、安装便捷性多个维度的要求，既不能因为追求过滤精度造成过大的油路压损影响供油，也不能为了降低流阻牺牲过滤精度造成下游精密部件的异常磨损，同时紧凑的尺寸设计也让它可以适配更多不同的安装场景，覆盖更多小功率动力设备的燃油过滤需求。
